Наші 3D-системи для укладання асфальту використовують Millimeter GPS або роботизовані тахеометри для визначення положення машини та її висоти. Це зменшує залежність від натяжних ниток або інших орієнтирів і прискорює процес укладання. Такі системи управління забезпечують стабільну точність висоти в межах кількох міліметрів протягом усього робочого дня. Крім того, 3D-укладання асфальту значно спрощує подальші етапи ущільнення дорожнього покриття.
Наші 2D-системи укладання асфальту використовують звукові датчики для точного слідування за натяжними нитками, існуючими поверхнями або бордюрами. Ця технологія ідеально підходить для проєктів типу "фрезерування та перекриття" (mill and fill), коли асфальтоукладальник працює на відносно рівних базових шарах.
1. Приймачі GNSS, mmGPS, призма тощо.
2. Дисплей
3. Роботизований тахеометр
4. Сенсорні та інші датчики
5. Thermal Mapper (тепловий картограф)
Точність у вертикальних допусках – Millimeter GPS® забезпечує
Millimeter GPS® поєднує перевірену технологію GNSS-позиціонування з Lazer Zone®, що дозволяє досягти високої точності у визначенні висот із горизонтальною гнучкістю GNSS. Оператори, які використовують систему управління машинами MC-Max, можуть візуально визначати місце розташування техніки на будівельному майданчику, розуміти її положення та точно розподіляти матеріал за допомогою автоматизації.
Жодних маячків, шнурових розміток чи розпилених позначок на землі

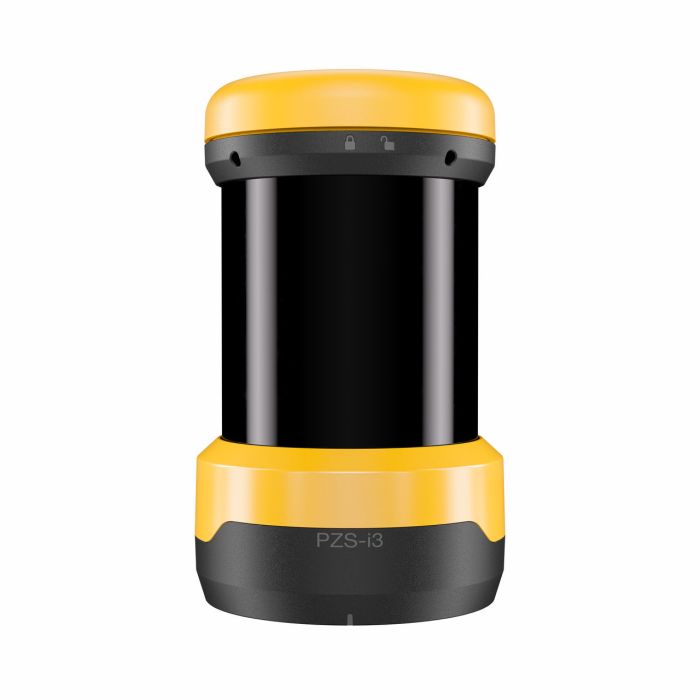

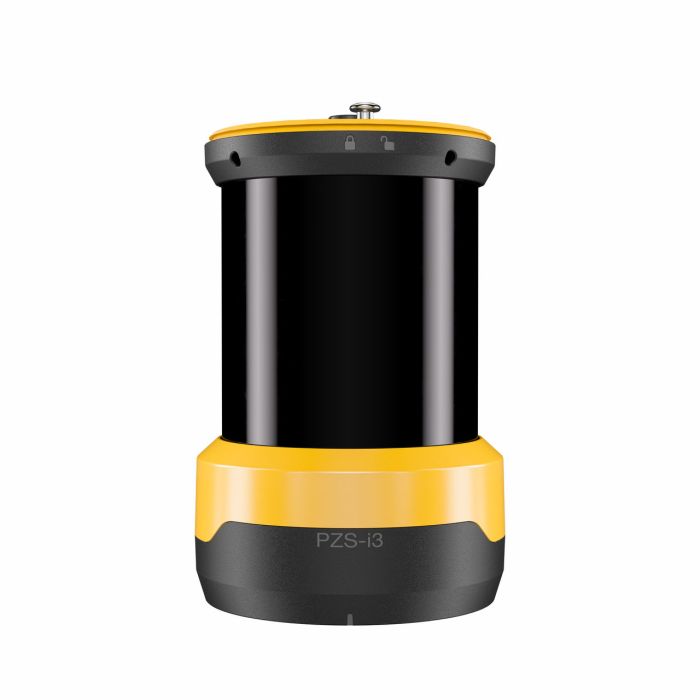

На відміну від стандартного ротаційного лазера, який в основному використовується для рівних або похилих площин і втрачає точність на великих відстанях, передавач Lazer Zone® покриває майже 300 метрів по горизонталі та 9 метрів по вертикалі з міліметровою точністю. Об’єднавши кілька передавачів, можна розширити покриття до 1200 метрів у горизонтальному напрямку для ще більшої зони роботи.
Як це працює

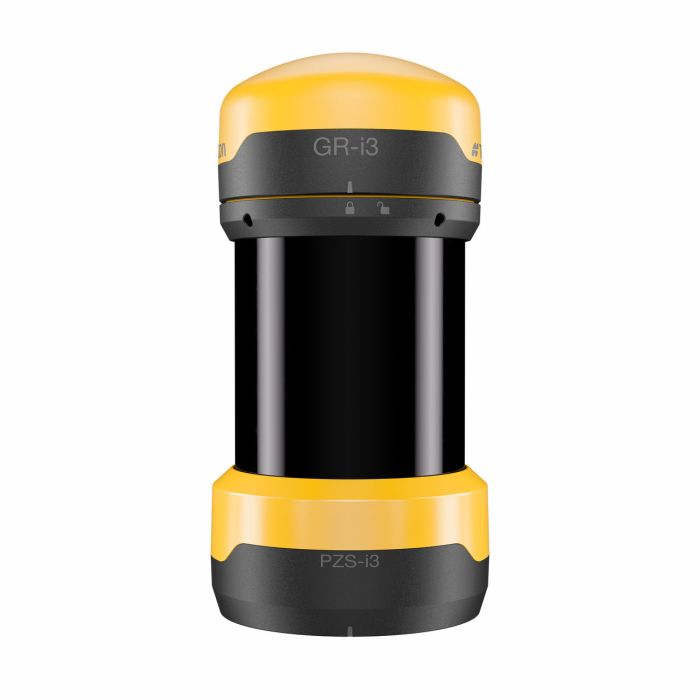

Використовуючи приймач Lazer Zone® та GNSS-антену, ровер або будівельна машина приймає сигнал від передавача Lazer Zone®, розшифровує інформацію та встановлює точне вертикальне положення з міліметровою точністю у будь-якій точці будівельного майданчика.
Оскільки кількість приймачів не обмежена, Lazer Zone® є ідеальним інструментом для визначення рівня, перевірки висотних позначок і точного розподілу матеріалу.
Створіть рівну основу з SmoothRide для RD-MC
Рівні дорожні покриття починаються з чіткого плану укладання. Першим кроком у процесі оновлення дороги за допомогою SmoothRide є сканування на швидкості руху транспорту. Мільйони точок сканування використовуються для створення точних ас-білт даних, оцінки обсягів робіт і розробки проєкту для етапів фрезерування змінної глибини або укладання змінної товщини.
Правильна глибина фрезерування або висота укладання визначається шляхом обчислення різниці між ас-білт моделлю та проєктом. Горизонтальне позиціювання здійснюється виключно за допомогою GNSS, що усуває потребу в оптичних компонентах і відповідних додаткових роботах. У зонах без достатнього покриття GNSS горизонтальне позиціювання може виконуватися за допомогою тахеометра.
