Автоматична система 3D mmGNSS для бетоноукладача

Ця система рекомендована всіма провідними виробниками бетоноукладачів, такими як Gomaco, Wirtgen і Power Paver.
Спільне використання сучасного бетоноукладача і 3D системи управління на будівництві відповідальних об'єктів, де рівність поверхні, а також висотна і планова точності мають першорядне значення, є стандартною практикою в усьому світі.

Детальніше про систему

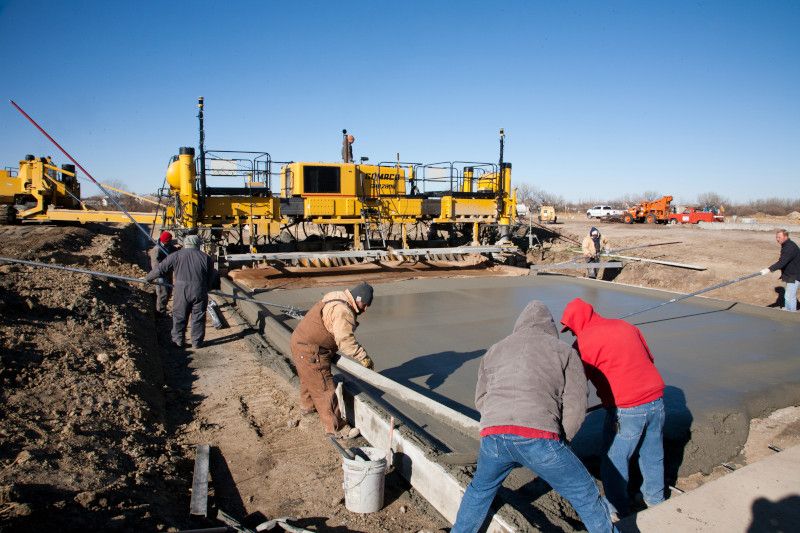

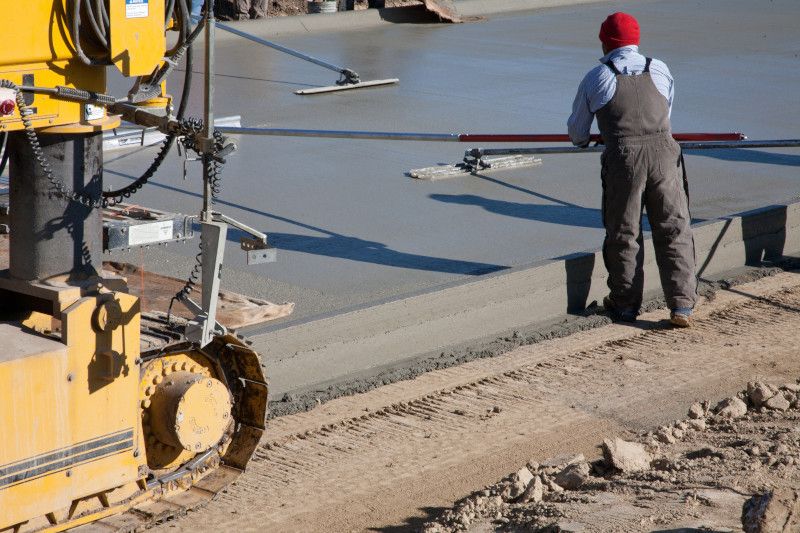

Працюємо без струни!
Нівелювання по копіювальній струні є досить поширеним і вже перевіреним часом способом приведення плити бетоноукладача в проєктне положення. На бетоноукладачі знаходяться датчики (механічні або ультразвукові), які стежать за положенням струни, попередньо закріпленої на спеціальних стійках. В даному варіанті кінцевий результат дуже сильно залежить від точності установки стійок і натягу струни.
Використання 3D системи - це робота машини по заздалегідь виконаній цифровій моделі, в якій знаходяться всі проєктні дані: поверхні, шари, точки, осьова лінія, бровки, пікетаж і т.п. Таким чином, в рази економиться час між створенням моделі поверхні і початком укладання бетону за рахунок виключення проміжного кроку у вигляді виносу проєкту в натуру.
Також значно знижені ризики, пов'язані з людським фактором. Крім того, що можливо помилитися при установці струни, її також можна пошкодити при виконанні робіт. А це, в свою чергу, призведе до зупинки всього процесу укладання.

Переваги системи TOPCON 3D mmGPS для бетоноукладача
При роботі системи mmGPS визначення тривимірних координат відбувається на основі супутникових ГНСС вимірювань. Таким чином незалежно від видимості між побудовником лазерної зони і датчиком-приймачем в системі mmGPS завжди буде фіксоване рішення і 3D позиція плити. Навіть якщо в якийсь момент оптичний зв'язок між приймачем і передавачем загубиться, бетоноукладач буде продовжувати працювати.
З системою mmGPS вам не треба боятися втрати видимості між призмою і тахеометром. Укладач буде працювати без зупинки.
Також при роботі двощоглової mmGPS системи на машині для точного визначення по висоті на поточному пікеті досить мати тільки один побудовник лазерної зони замість двох тахеометрів! Це набагато компактніше, зручніше, безпечніше і дешевше!

Особливості системи TOPCON 3D mmGPS
Система є одночасно супутниковою і лазерною. Супутникові приймачі на укладачеві отримують поправки від стаціонарної базової станції, що знаходиться в межах зони поширення сигналу. Лазерні сенсори коригують висотну позначку, отриману при GPS-вимірах, до міліметрової точності. При цьому побудовник лазерної зони рекомендується розташовувати на відстані близько 125 метрів від бетоноукладача для того, щоб досягати точність не гірше ±5 мм.
Використання сучасних 3D систем передбачає наявність цифрової моделі проєкту в координатах X-Y-H, які порівнюються в процесі виконання роботи з поточними координатами робочого органу бетоноукладача. Далі коригуючий сигнал від блоку управління системи передається в контролер укладача, регулюючи висоту і напрямок руху гусеничних візків, тим самим змінюючи положення ковзної форми.

Робота з побудовниками лазерної зони
За технологією бетон укладають від одного термічного шва до наступного і, на всій протяжності, така дорога повинна бути монолітною, без стиків, тому для безперебійності процесу найкраще використовувати як мінімум 2 побудовника лазерної зони. При входженні машини в зону 2-го побудовника оператору потрібно буде лише вибрати даний побудовник, що працює по іншому каналу зв'язку, і система автоматично налаштується на нього. Технологічно можлива робота з чотирма лазерними передавачами. Такий комплект дозволяє встановлювати побудовники лазерної зони по ходу руху бетоноукладача заздалегідь і ретельно перевіряти їх висотне положення.

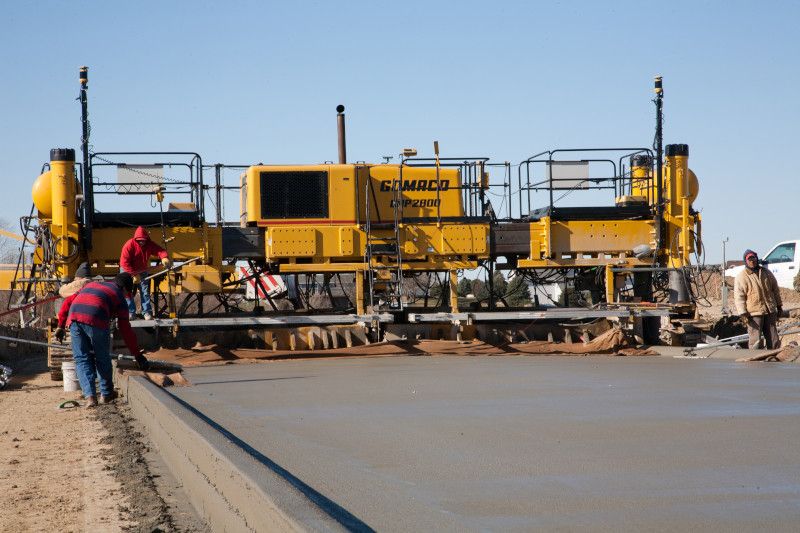

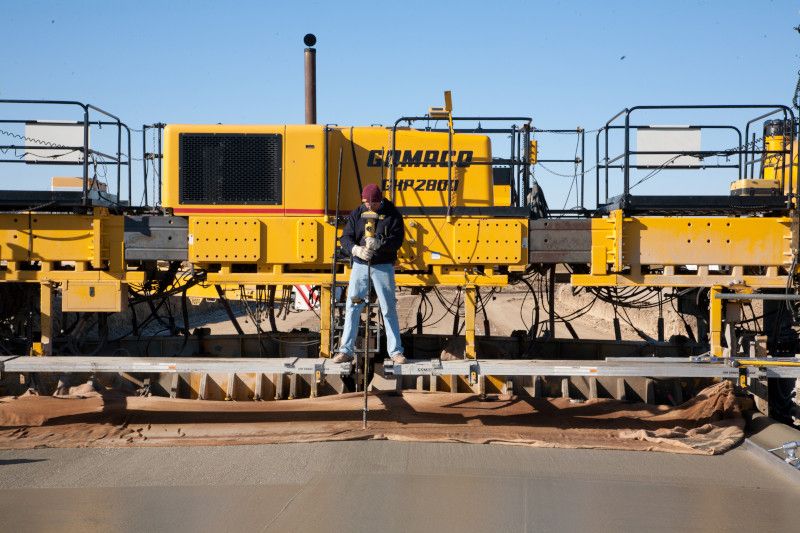

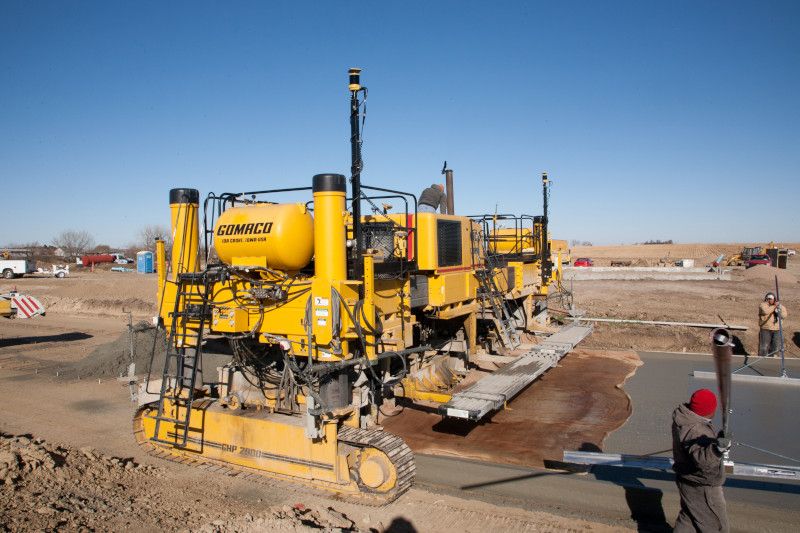

Розміщення на машині

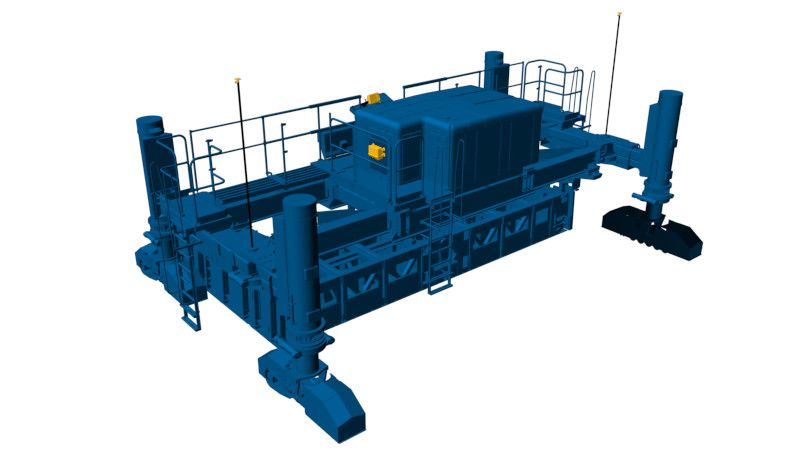

На обох сторонах укладача монтуються щогли, на яких закріплюються приймачі PZS-MC (лазерні сенсори з супутниковими антенами). Вся інформація про знаходження машини на робочій ділянці, проєктні дані (відмітка, ухил, характерні лінії, пікетаж) оператор укладача бачить в панелі управління GX-55, яку можна закріпити в будь-якому зручному для оператора місці. Підключення системи Topcon до керуючого контролера бетоноукладача відбувається, як правило, по CAN шині.
