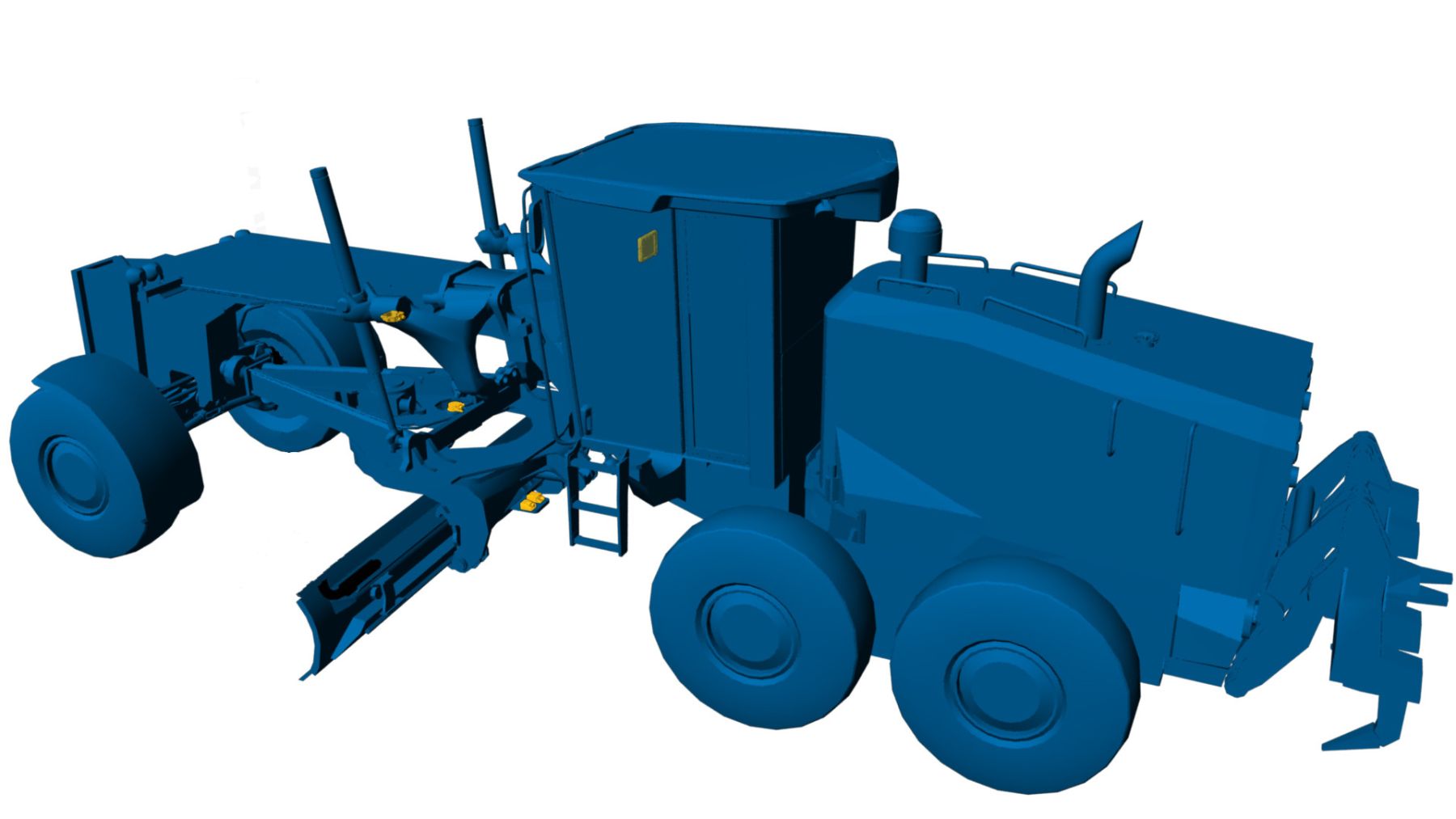

Автоматична система для грейдера 2D System 5

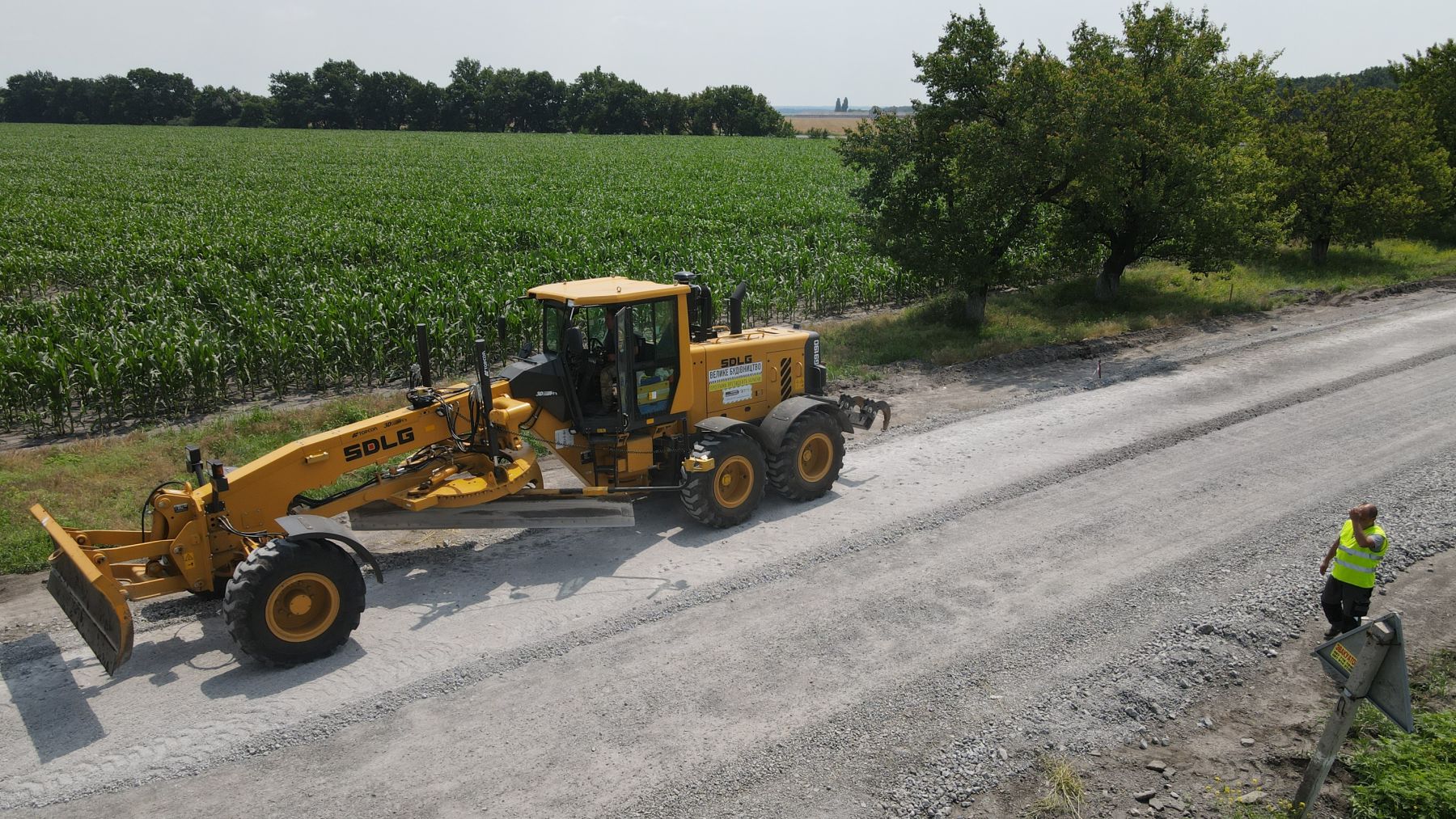

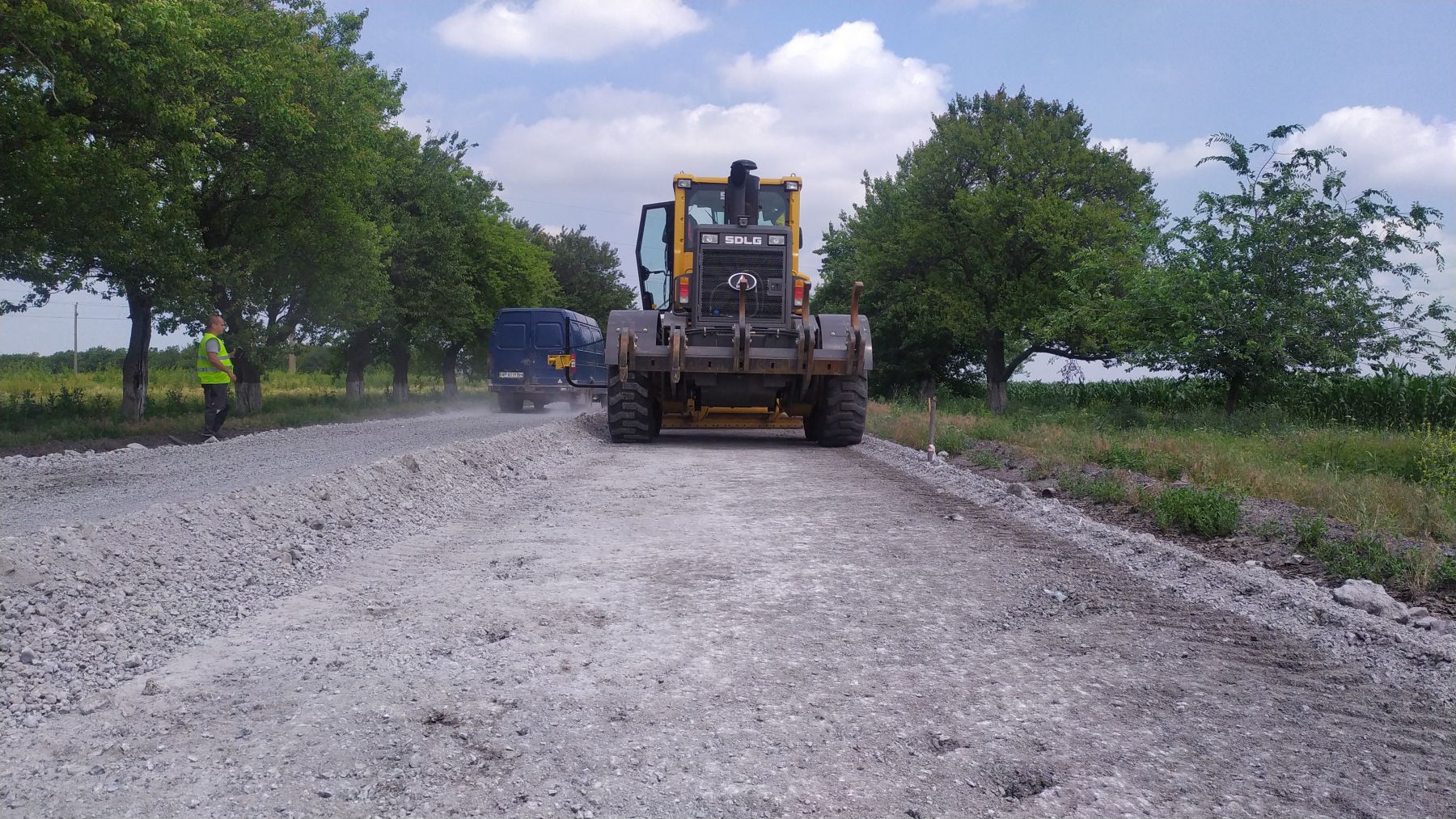

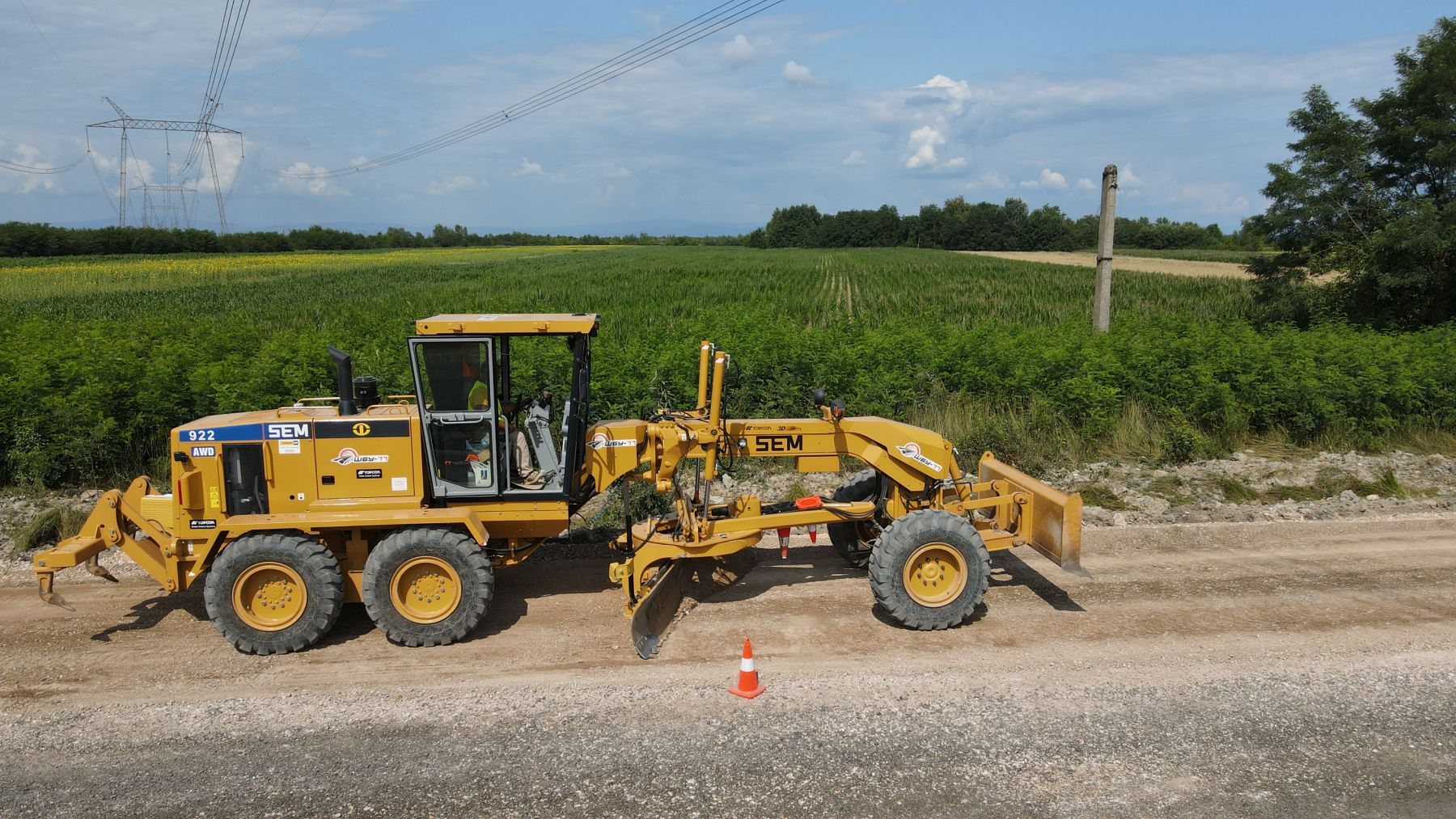

Автоматична система нівелювання 2D для грейдера найбільш часто використовується у тих випадках, коли недоцільно створювати 3D моделі складних поверхонь через невеликий обсяг робіт, або є можливість обійтися простими поверхнями, які можна закріпити в натурі за допомогою лазерного нівеліра, копірної струни. До таких випадків можна віднести роботи з профілювання ґрунтових основ існуючих доріг або при плануванні площинних об'єктів різного призначення - логістичних терміналів, спортивних і торговельних комплексів, об'єктів електроенергетики і т.п.

Детальніше про систему

Конфігурація з ультразвуковим датчиком

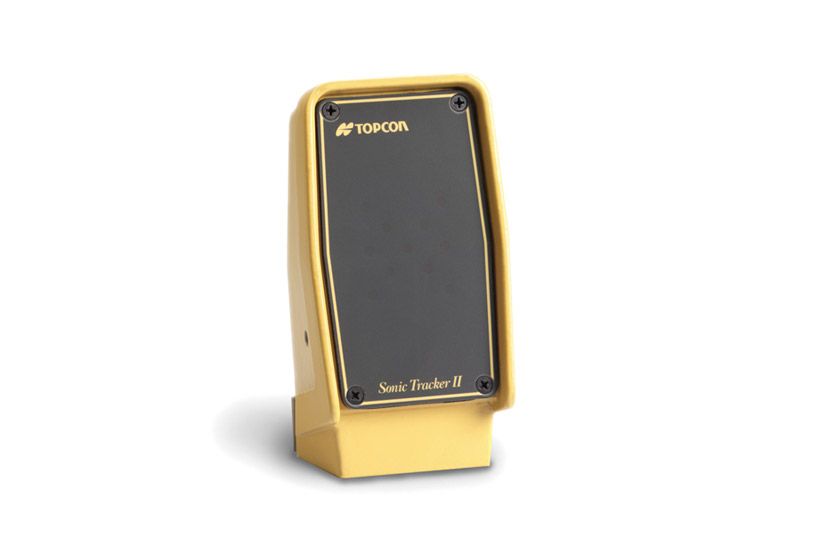

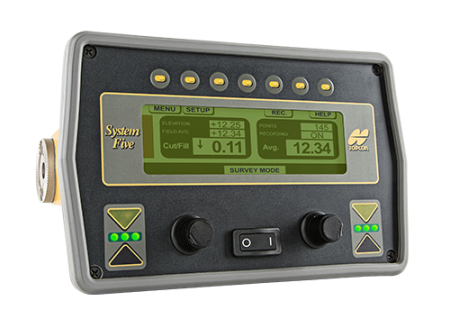

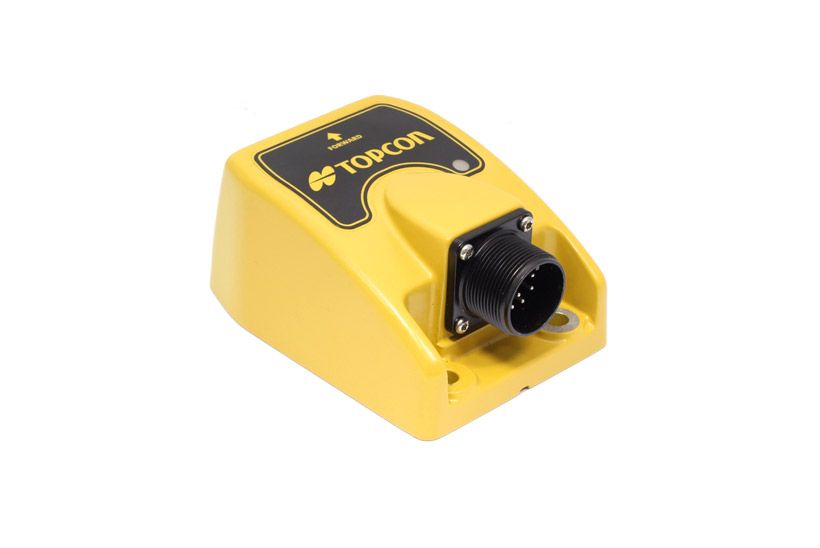

Компанія Topcon пропонує дуже гнучкий підхід до варіантів конфігурації обладнання на автогрейдері. Найбільш популярною конфігурацією SYSTEM FIVE є система на основі ультразвукового датчика і датчика поперечного нахилу відвала. У цьому випадку в комплекті обладнання використовується ультразвуковий датчик, який монтується на одному з країв відвала в залежності від умов роботи і від побажань замовника.

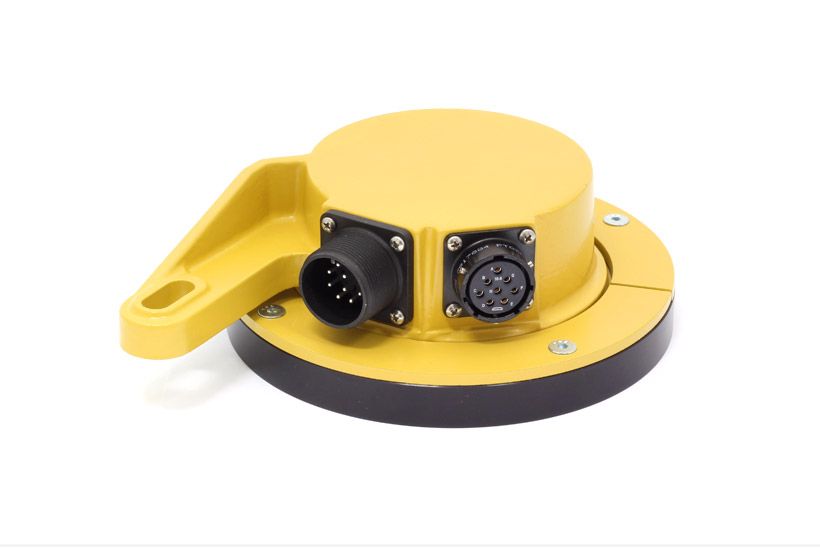

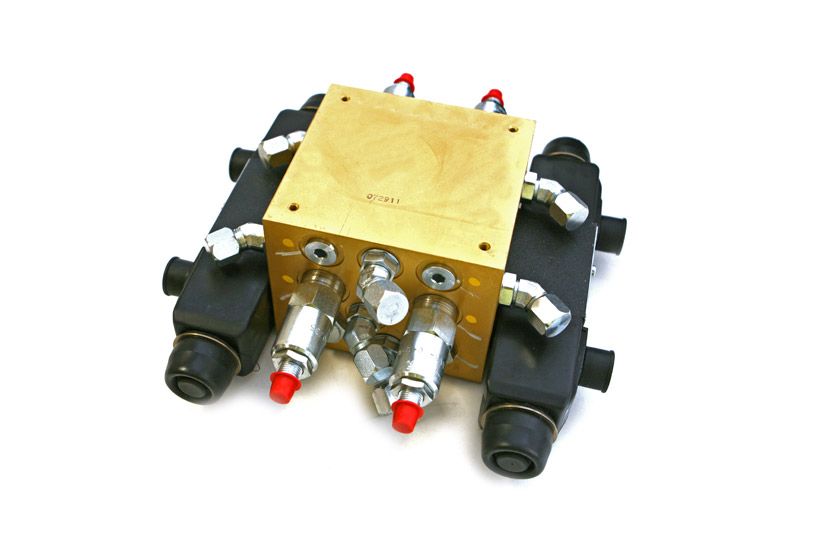

Ультразвуковий датчик постійно визначає відстань до наявної опорної поверхні (монтажної струни, бордюру, існуючого покриття). Ці результати вимірювань передаються в панель управління, яка забезпечує постійне значення цієї відстані між ультразвуковим датчиком і опорною поверхнею, передаючи відповідні команди гідравліці машини на переміщення відвала вгору/вниз. Так відбувається копіювання висотної позначки опорної поверхні для однієї нижньої кромки відвала (правої або лівої). Положення протилежного краю відвала автогрейдера (кут нахилу відвала) задається за допомогою датчика поперечного ухилу.

Конфігурація з лазерним приймачем

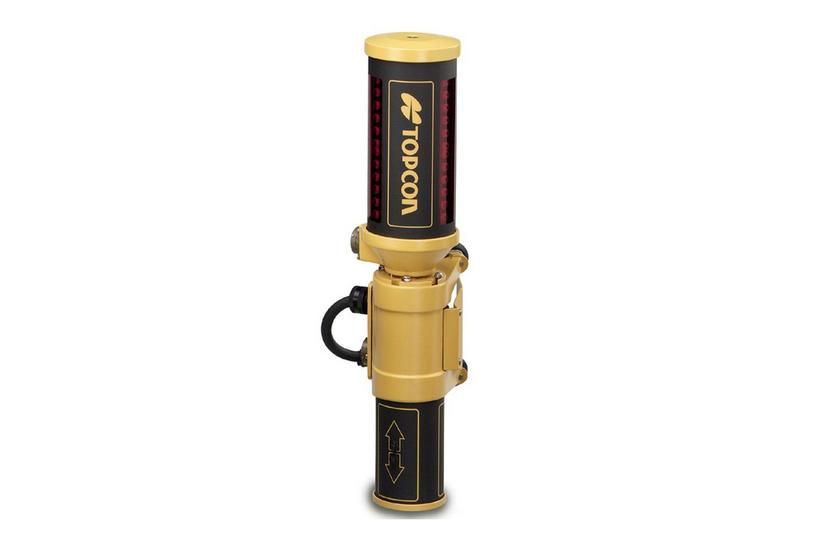

Варіант конфігурації обладнання SYSTEM FIVE з лазерним приймачем реалізується тоді, коли опорну поверхню можна задати лазерним побудовником площини. До цих випадків відносяться ділянки будівництва, де формована поверхня є плоскою (горизонтальною або похилою). Приймач лазерного випромінювання монтується також на будь-якій стороні відвала (правій або лівій), в залежності від умов робіт і побажань замовника.
Для старту роботи лазерної системи, досить встановити відвал грейдера на необхідну позначку і перемістити лазерний приймач на рівень лазерної площини. Протягом роботи відстань між приймачем і кромкою відвалу залишається незмінною, і система 2D позиціонує відвал по висоті в точній відповідності із положенням опорної лазерної площини.
При необхідності, система 2D System Five може бути поставлена ​​в комплекті з двома лазерними приймачами для роботи на обох сторонах відвалу.

Відмінні риси автоматичної системи нівелювання TOPCON 2D SYSTEM FIVE
Є гнучкий вибір варіантів конфігурації обладнання SYSTEM FIVE - для будь-яких умов роботи і для вирішення різноманітних завдань.

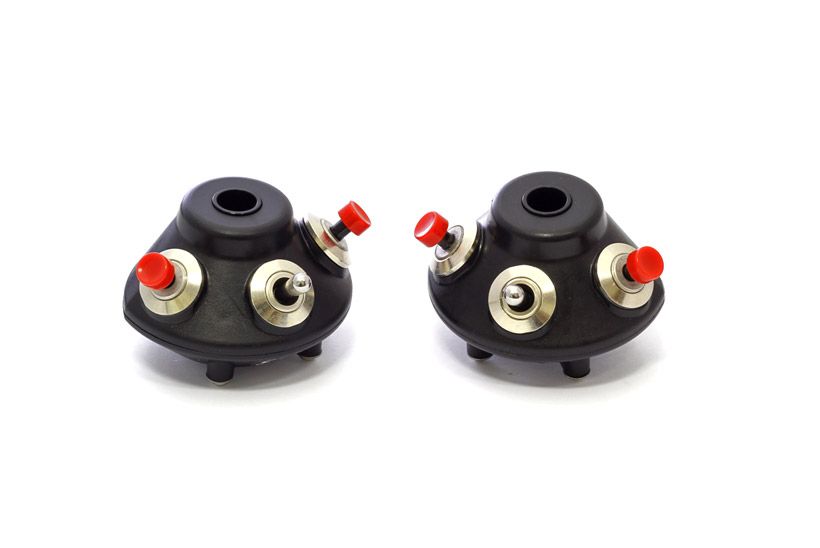

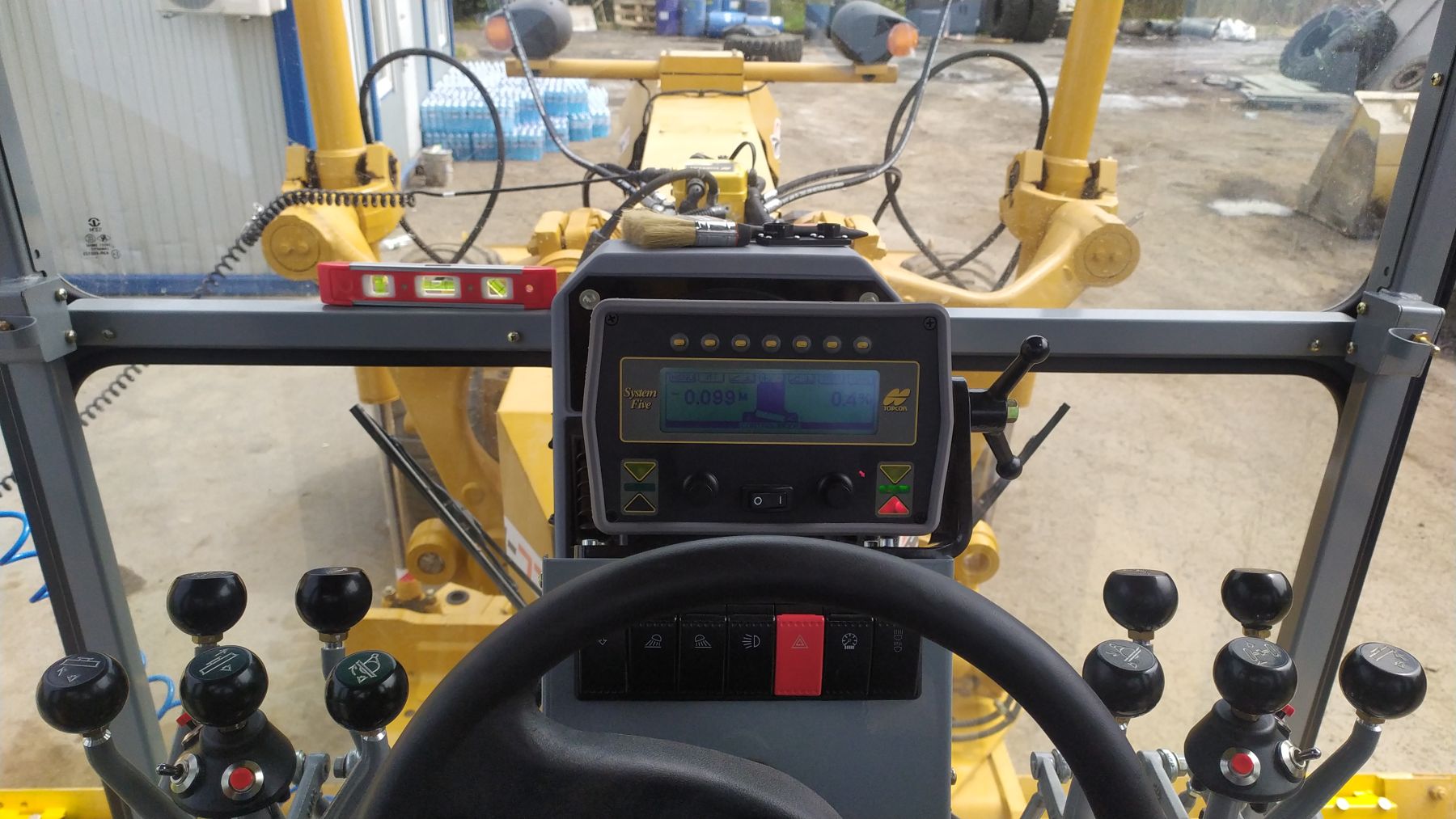

У 2D системах Topcon для автогрейдерів використовуються спеціальні джойстики на рукояті управління відвалом у кабіні автогрейдера. Ці джойстики є унікальним рішенням Topcon і дозволяють виконувати відразу кілька операцій з управління роботою системи без відриву рук машиніста від рукоятей управління гідравлікою машини.

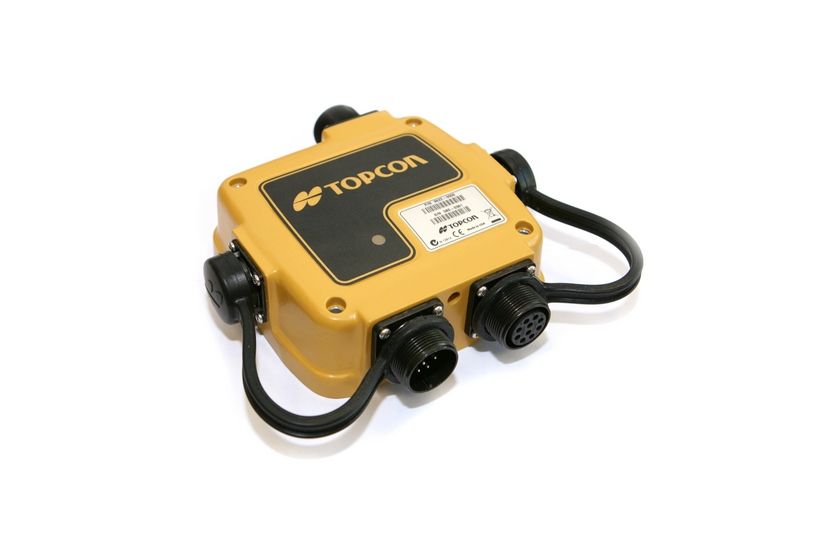

Всі компоненти системи, включаючи з'єднувальні кабелі та елементи кріплення, виконані з урахуванням суворих умов експлуатації на будівельному об'єкті.
У разі необхідності, систему 2D SYSTEM FIVE можна модернізувати до систем 3D ГНСС, 3D LPS або 3D mmGPS зі збереженням значної частки первинних інвестицій.

Переваги використання автоматичної системи нівелювання TOPCON 2D SYSTEM FIVE

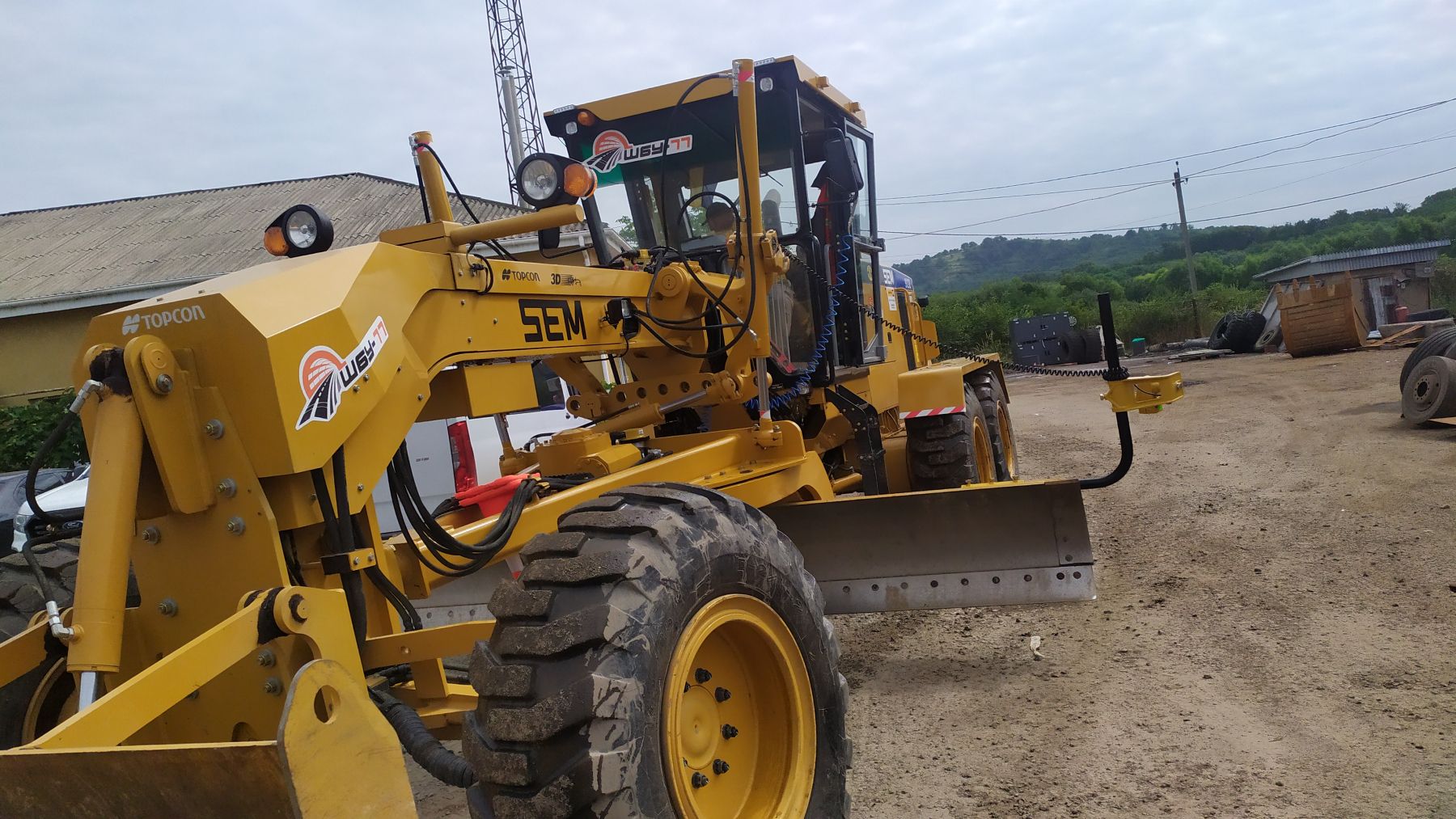

- Оснащення автогрейдера 2D системою автоматичного управління дозволить підвищити як продуктивність роботи машини, так і якість формованої поверхні.
- Виграш від використання 2D системи автоматичного управління SYSTEM FIVE є наслідком того факту, що система сама в автоматичному режимі контролює формуючу поверхню.
- Внаслідок точної роботи автоматики виключаються переробки, результат роботи машини більше не знаходиться у великій залежності від майстерності оператора техніки.
- І в будь-якому випадку 2D система - це міст до подальшої автоматизації робочих процесів на будівельному об'єкті, тим більше що перехід від 2D до 3D систем управління (якщо того вимагатимуть обставини) вже не буде чимось дуже складним і фінансово обтяжливим.

Побудовник лазерної площини
Яку б ви не обрали конфігурацію для роботи лазерної 2D системи, вам знадобиться інструмент для формування опорної лазерної площини. Topcon пропонує великий асортимент так званих лазерних нівелірів. Залежно від ваших завдань ви можете підібрати найбільш оптимальний прилад по точності, діапазону роботи і можливостям установки похилих площин.
