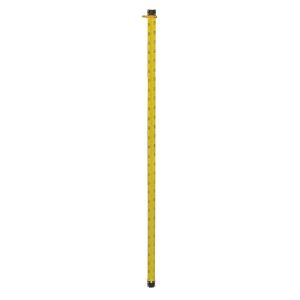

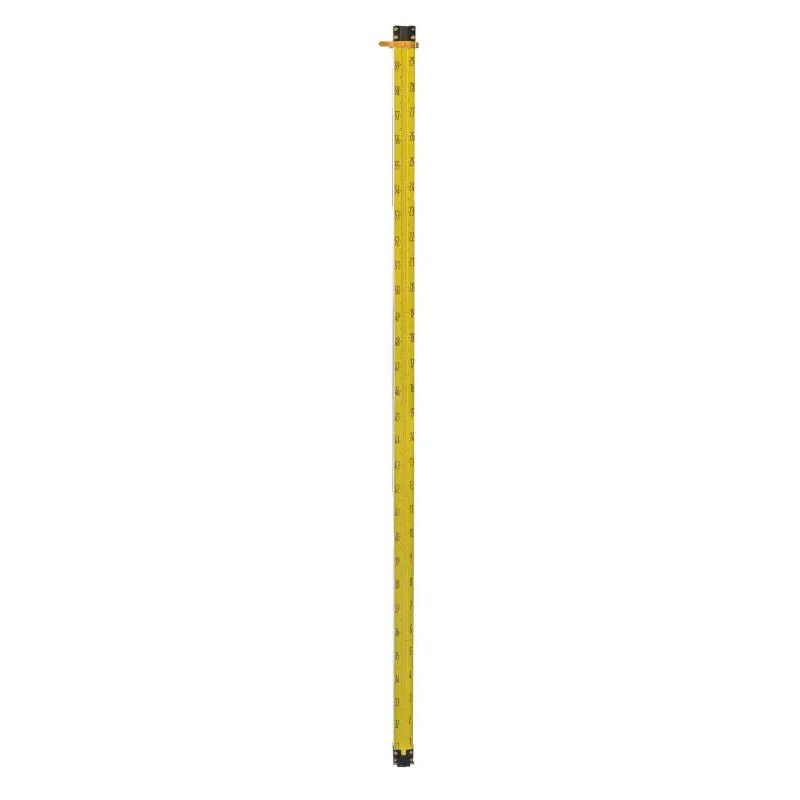

Інварна рейка NEDO 392189

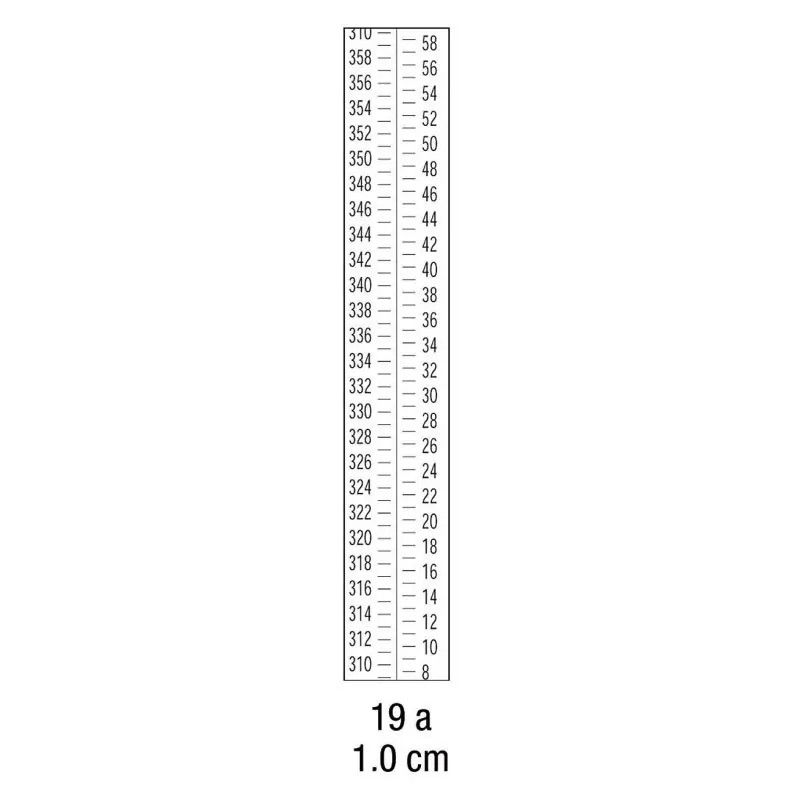

Рейки Nedo Precision Invar  392189 (2 м) використовуються для нівелювання першого класу та для складних робіт на великих будівельних майданчиках, наприклад, в тунелях, на дорогах, дамбах або електростанціях. Градуювання рейок Invar вигравірувано на лакофарбовому покритті за допомогою інтерферометричного контрольованого лазерного променя, що забезпечує високу точність градуювання та чіткість країв. Допустиме відхилення |ΔL| ≤ 0,01 + l ∙ 10^-5. Таким чином, рейки Nedo Invar 392189 відповідають найвищому класу точності A згідно DIN ISO 12858-1.

- Корпус рейки з жорсткого алюмінієвого профілю з анодованою поверхнею
- Жовта лакована сторона градуювання (друк захищений поліефірним покриттям товщиною 0,1 мм)
- Стрічка з інвару розміщена в захищеній канавці профілю рейки та натягнута м’якою пружиною для компенсації коефіцієнта розтягування профілю рейки. Коефіцієнт теплового розширення < 1,5 ppm/k
- П’ятка трохи виступає з корпусу рейки
- П’ятка виготовлена ​​з нержавіючої хромованої сталі, загартована та відшліфована
- Стандартно оснащена круглим рівнем та відкидними ручками. Ручки оцинковані та пофарбовані порошковою фарбою.

Європейський дослідницький центр CERN керує найбільшим у світі прискорювачем частинок. Тут елементарні частинки розганяються майже до швидкості світла, а потім стикаються. Вчені використовують ці експерименти, щоб дослідити умови під час Великого вибуху, коли виникла матерія. Експерименти проводяться в 27-кілометровому кільці надпровідних магнітів. Ці магніти, а також незліченні датчики повинні перебувати в ідеальному горизонті. Точне горизонтальне розташування цих компонентів на відстані 27 км було величезною технічною проблемою. Це було вирішено за допомогою рейок Nedo Precision Invar. На фото видно внутрішню частину тунелю. Рейка Nedo Precision Invar була розміщена в контрольній точці на трубі.
