Topocad пакет Об'єми

Модулі «Базовий» та «Модель Об'ємів».

Призначення:
Обмін даними з електронними тахеометрами. Створення креслень і схем. Побудова моделі поверхні. Створення топографічного плану. Підрахунок площ. Контроль відхилення положення точок від проєкту. Підрахунок об’ємів між моделями поверхонь, між поверхнею і площиною. Автоматичне сполучення поверхонь.

Область застосування:
Всі види робіт, при яких необхідний обмін даними з електронним тахеометром. Геодезичний контроль будівництва. Площинні та лінійні вишукування. Збір та підготовка інформації для ГІС систем. Ведення чергових планів. Землевпорядкування. Виконавчі зйомки.
Підрахунок об’ємів земляних робіт при проведенні геодезичного забезпечення будівництва, маркшейдерському забезпеченні видобутку корисних копалин відкритих родовищ. Облік на складах об’ємів сировини та будівельних матеріалів.

Основні функції:
-    Отримання даних з приладів SOKKIA, Leica, Trimble / Geodimeter, Nikon, в тому числі з використанням інтерфейсу RS-232;
-    Збереження даних у форматах приладів та їх передача (з метою винесення в натуру) з використанням протоколу RS-232;
-    Обробка зйомки, виконаної на відомій станції, визначення оберненої засічки;
-    Несуворе роздільне врівноваження одиночного теодолітного ходу, врівноваження одиночного нівелірного ходу;
-    Збереження і завантаження даних в текстовому форматі, у форматі DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), а також растрові підкладки у форматі BMP, JPEG, TIFF, креслення в форматі Topocad *.top;

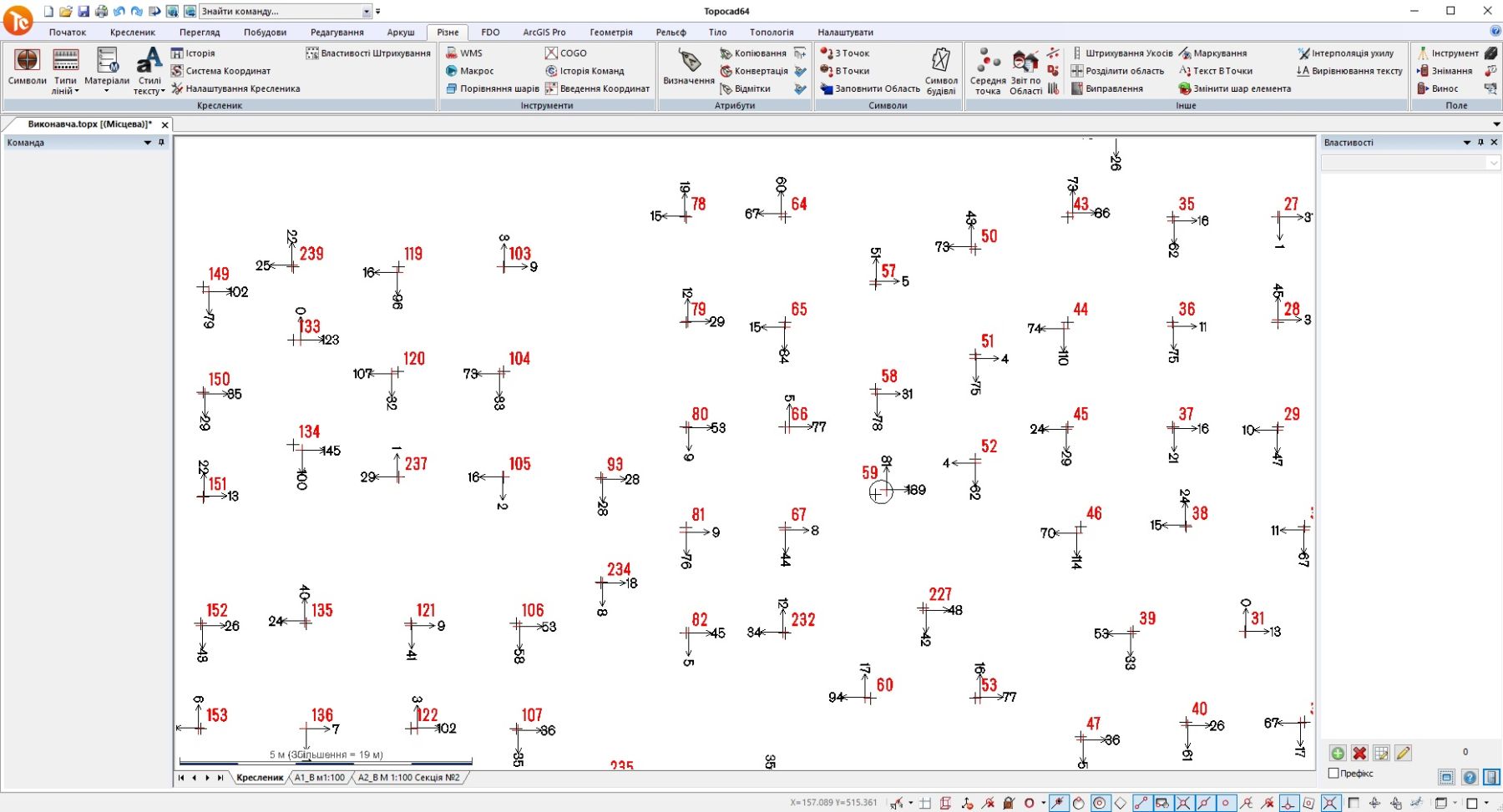

-    Обробка польового кодування точок з можливістю використання бібліотеки умовних знаків;
-    Робота в повноцінному режимі 3D;
-    Розподіл даних за шарами;
-    Побудова ліній (у тому числі сплайнів), кіл, кругових і перехідних кривих, точок, полігонів, символів, текстів. Апроксимація ліній відрізками;
-    Редагування побудованих елементів;
-    Використання функцій координатної геометрії;
-    Переміщення, обертання, масштабування, паралельне зміщення, дзеркальне відображення, ряд додаткових функцій редагування;
-    Промір відстаней, перевищень, кутів, ухилів;
-    Побудова розмірних ліній;
-    Перегляд таблиці координат точок «Правити як текст»;
-    Доступна панель фільтрів вибору;
-    Обчислення площі;

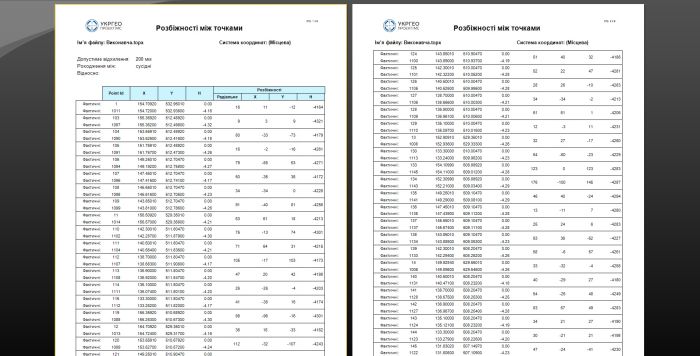

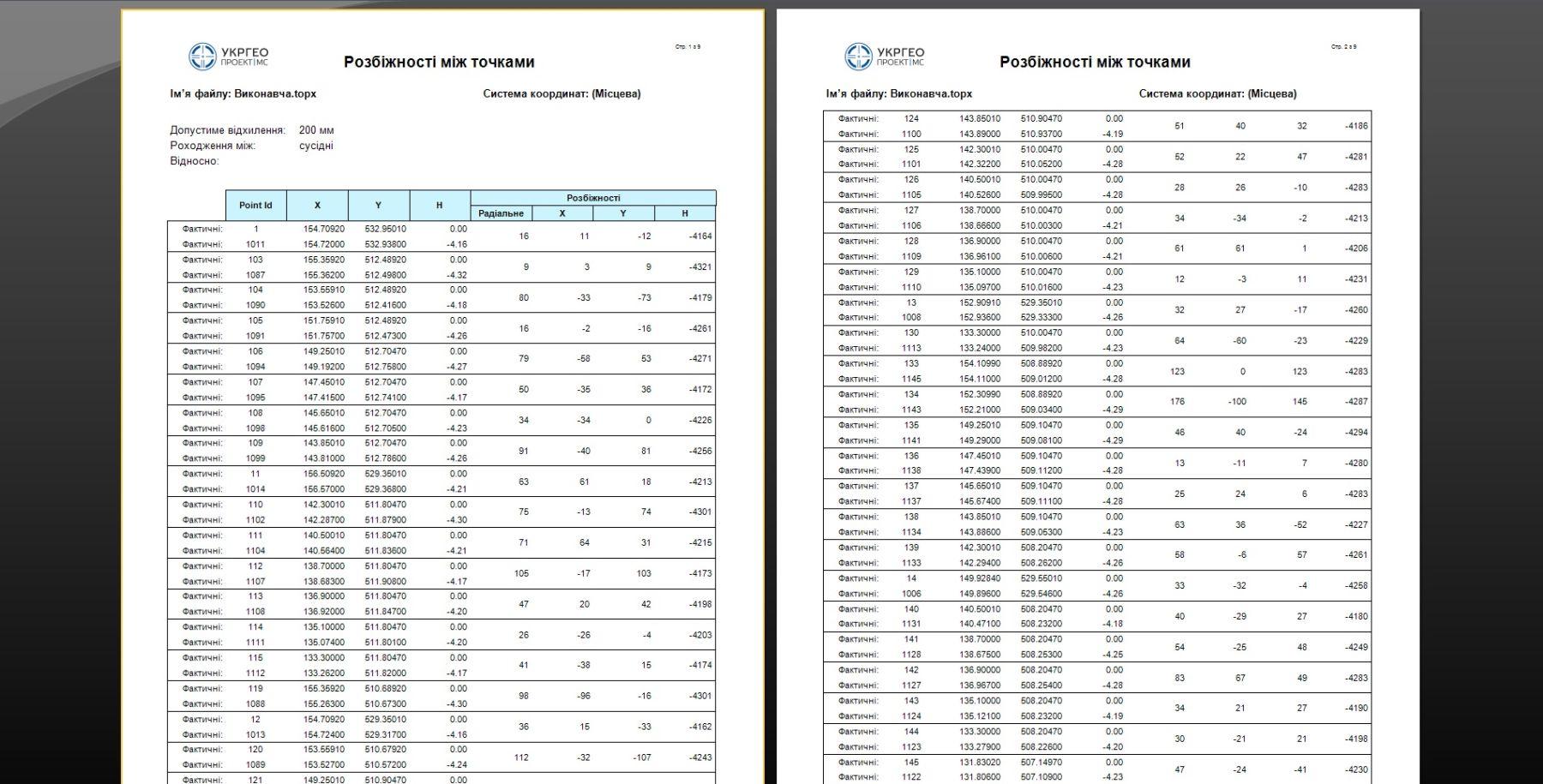

-    Розрахунок відхилення положення точок від проєктного значення;
-    Розрахунок середнього із серії вимірювань;
-    Робота з атрибутивною (семантичною) інформацією, пошук елементів креслення за значеннями атрибутів, задання стилів оформлення;
-    Використання користувальницької системи координат (КСК);
-    Налаштування панелей інструментів, задання параметрів побудови умовних знаків (прив'язка до шарів, стилів, атрибутів);

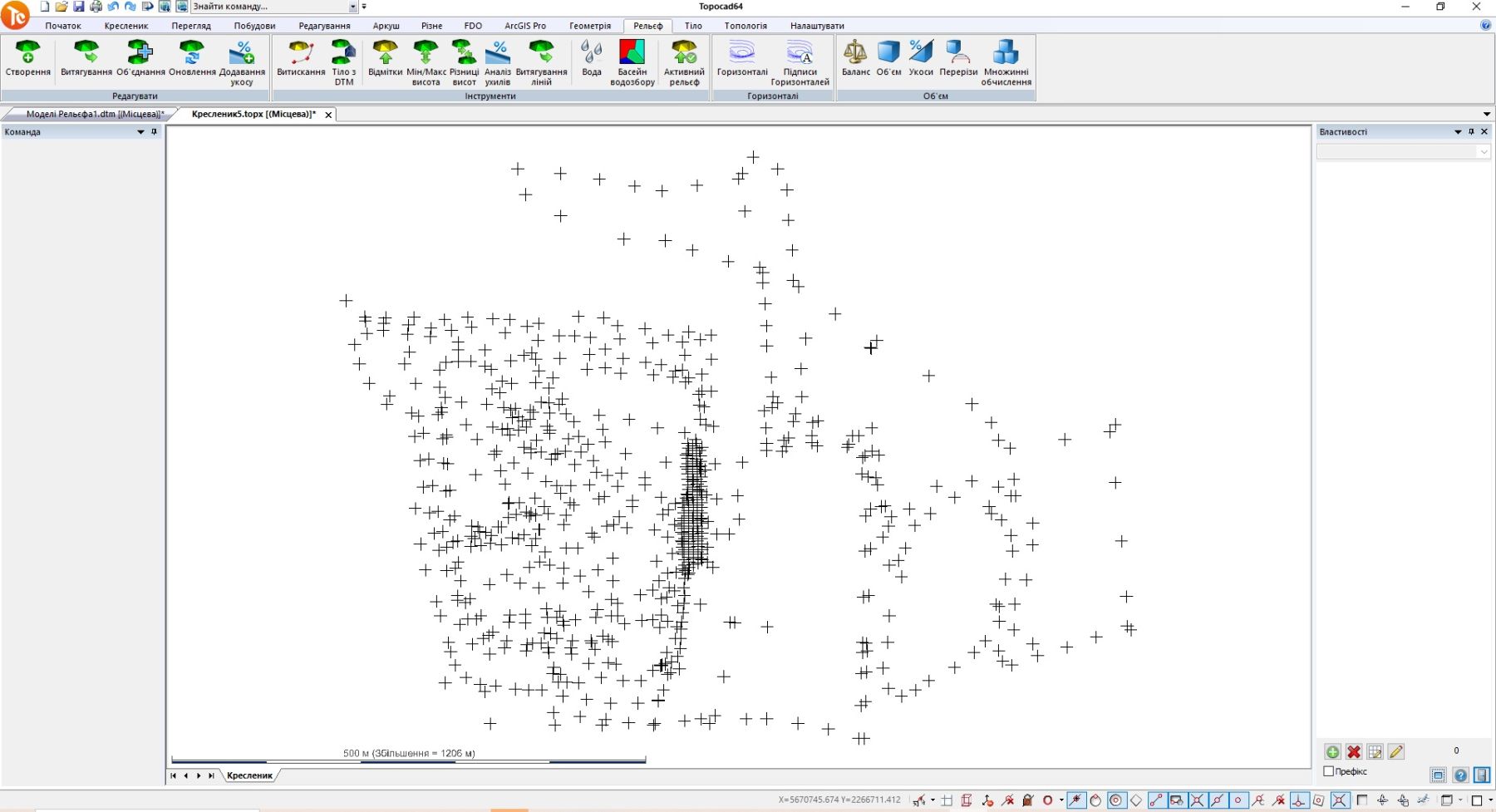

-    Побудова та редагування моделі поверхні (TIN). Оновлення, вирізка, об'єднання моделей;

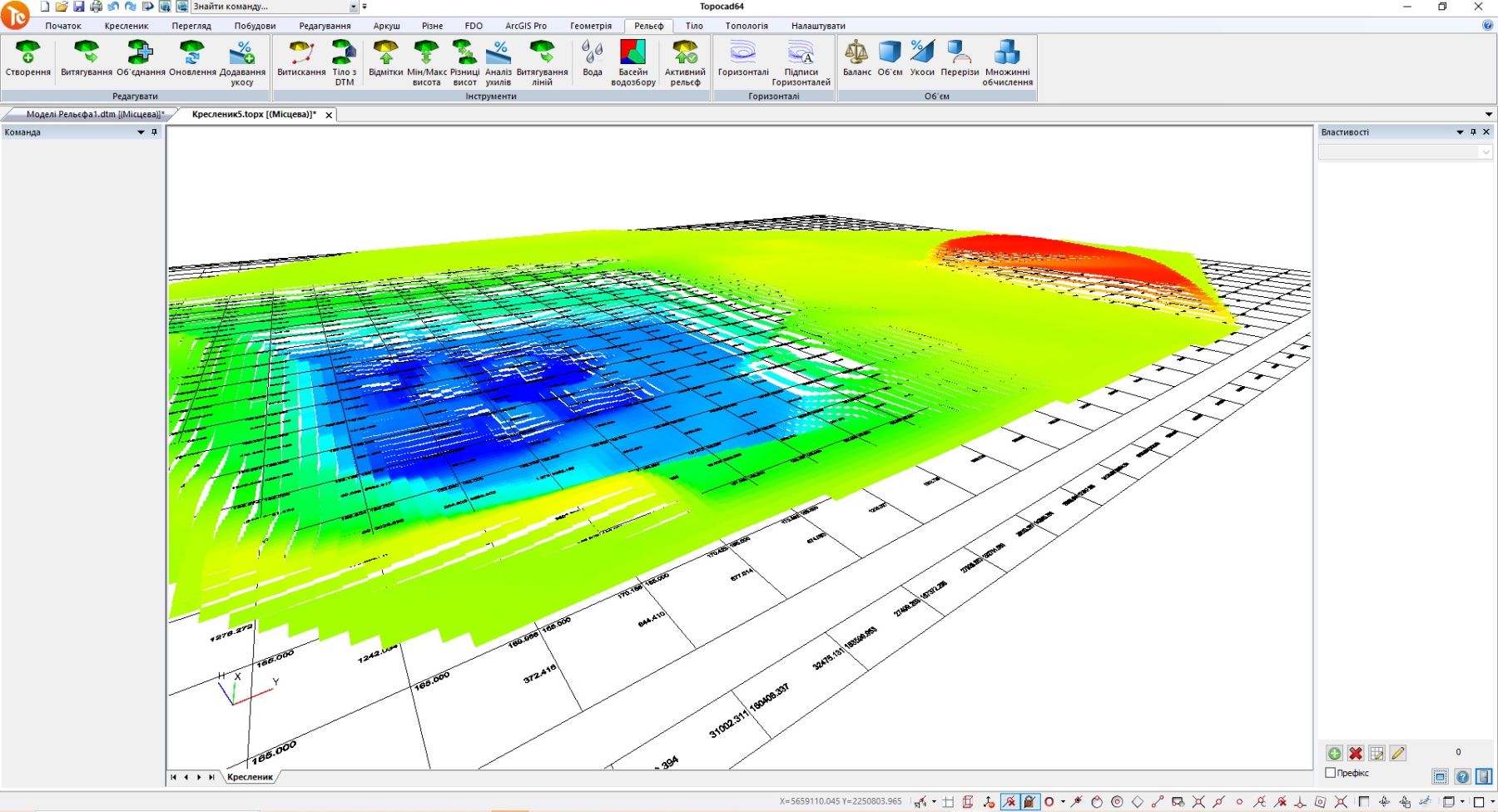

-    3D візуалізація та редагування моделі поверхні;
-    Завантаження і збереження моделі поверхні у формати DXF / DWG, LandXML;
-    Інтерполяція висотних відміток елементів креслення з моделі поверхні;

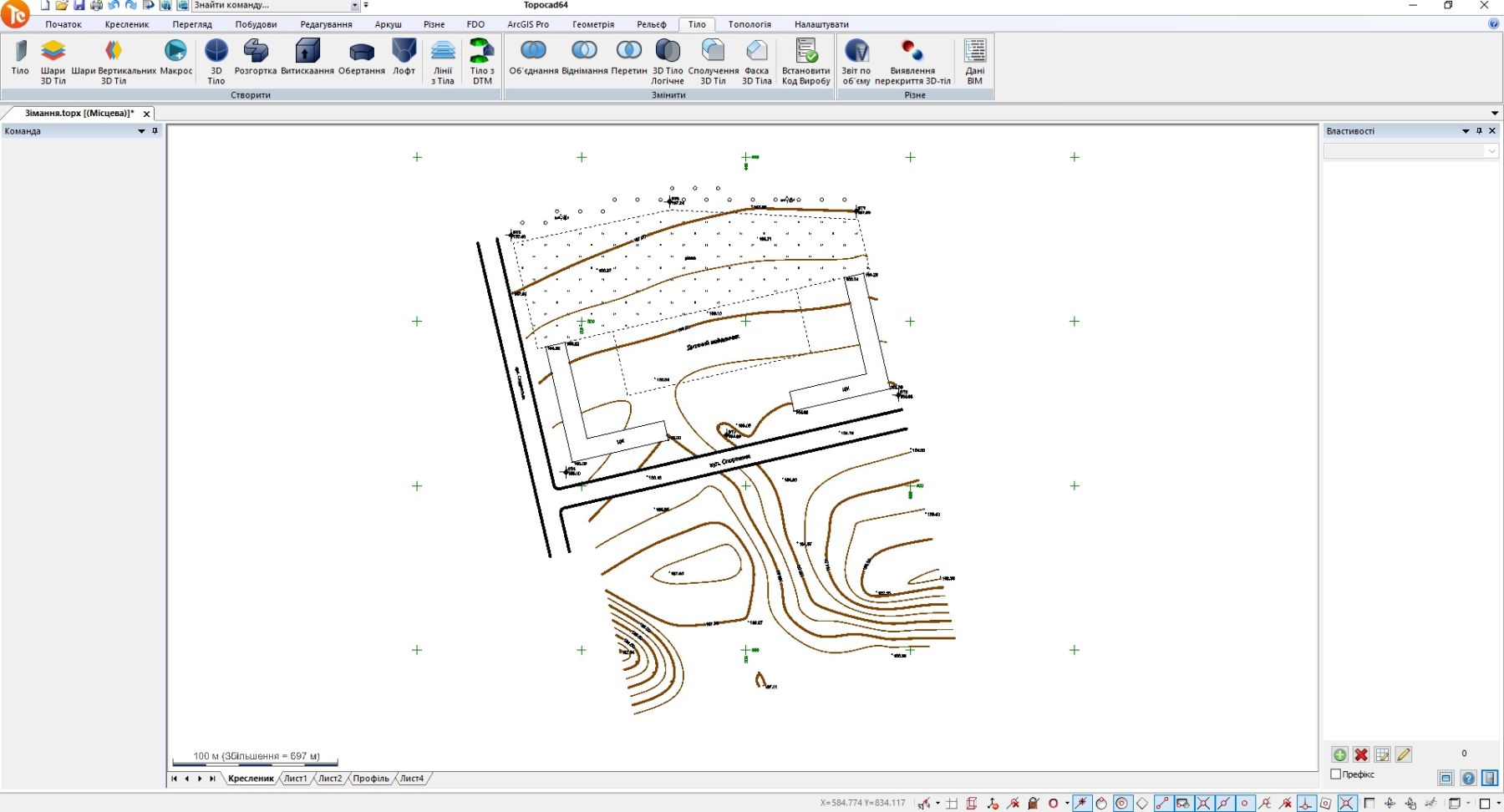

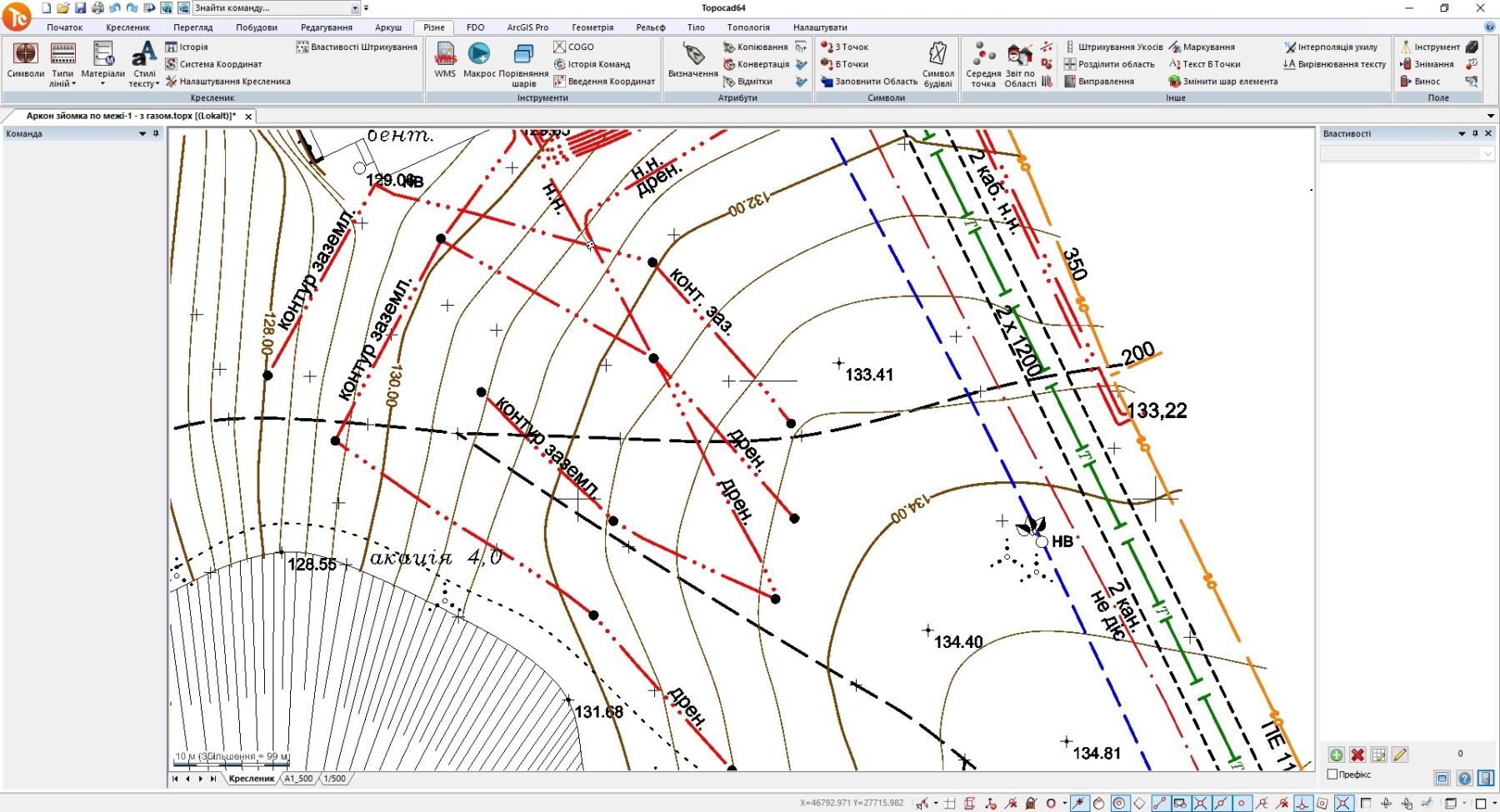

-    Автоматизована інтерполяція і побудова горизонталей будь-якої висоти перерізу рельєфу і стилю, їх згладжування. Підписи горизонталей;
-    Штрихування відкосів;

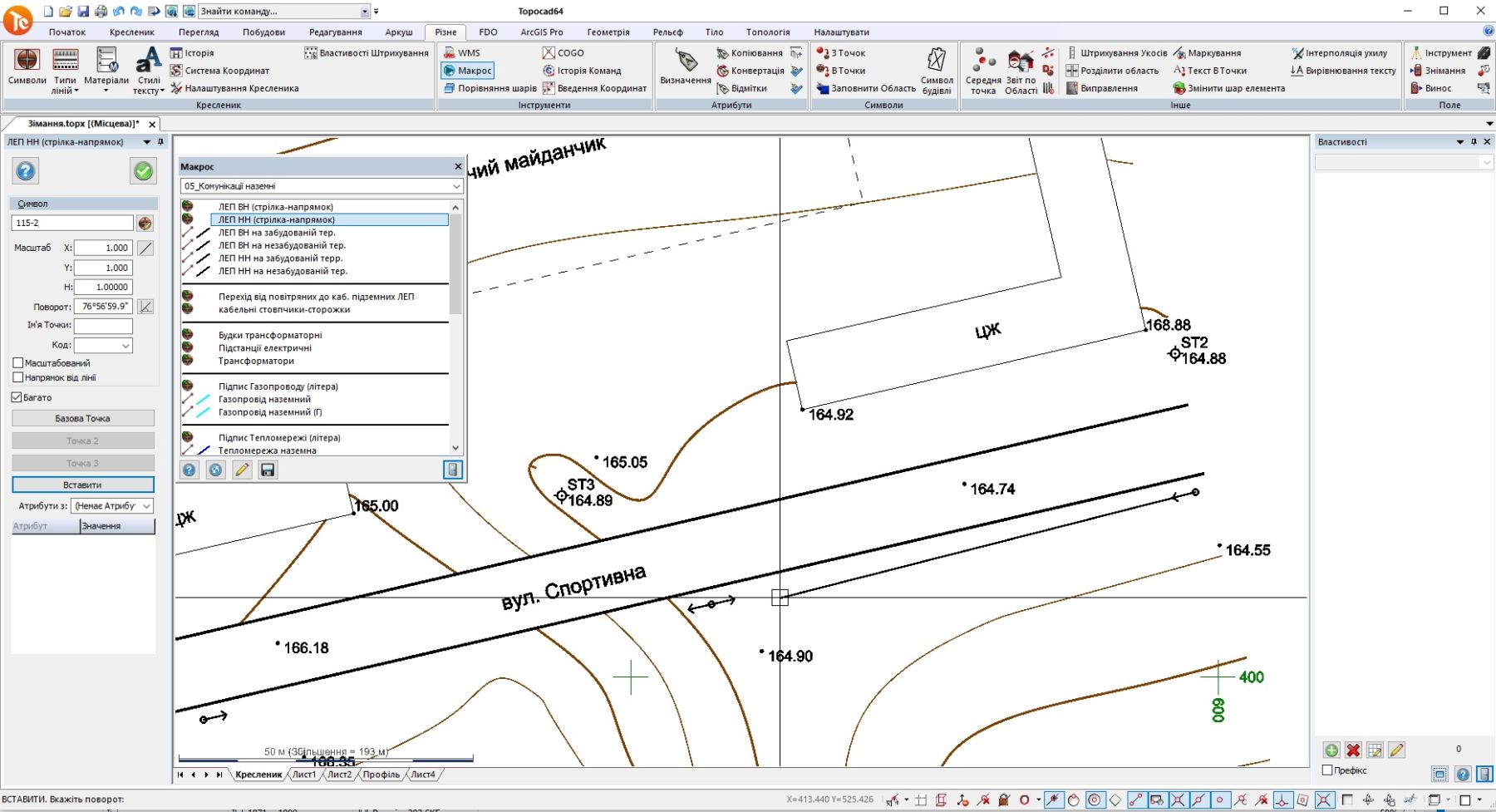

-    Створення та редагування бібліотек умовних позначень, у тому числі символів (блоків);
-    Вивід звітів за шаблонами;
-    Створення та редагування шаблонів звітів;
-    Перетворення координат на площині (за формулами афінного перетворення і перетворення Гельмерта), визначення параметрів перетворення за поєднаними пунктами;
-    Перетворення координат із зони в зону проєкції Гаусса-Крюгера за відомими параметрами. Перерахунок плоских прямокутних координат проєкції Гаусса-Крюгера, Ламберта, стереографічні в геодезичні координати (B - широта, L - довгота) і навпаки за відомими параметрами. Перерахунок геодезичних координат в геоцентричні за відомими параметрами. Перерахунок геоцентричних координат за формулами Бурша-Вольф (7 параметрів), Молоденський-Бадекас (10 параметрів);
-    Підключення «фонових» креслень;

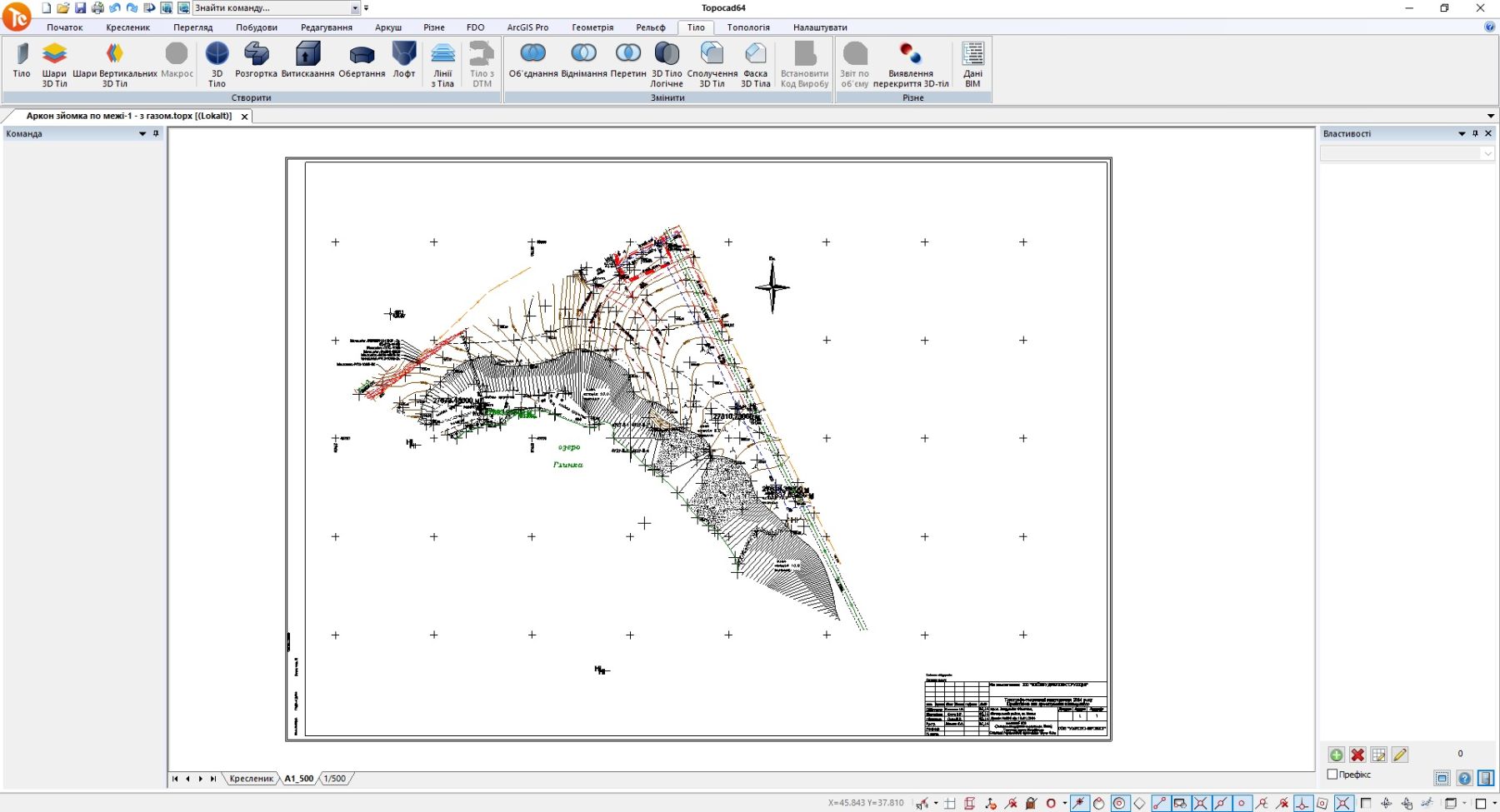

-    Підготовка, оформлення та друк креслень. Автоматизоване створення легенди;
-    Підготовка шаблонів креслень;
-    Підрахунок об'єму між двома моделями поверхонь шляхом побудови вертикальних призм;
-    Підрахунок об’єму між моделлю поверхні і площиною шляхом побудови вертикальних призм;

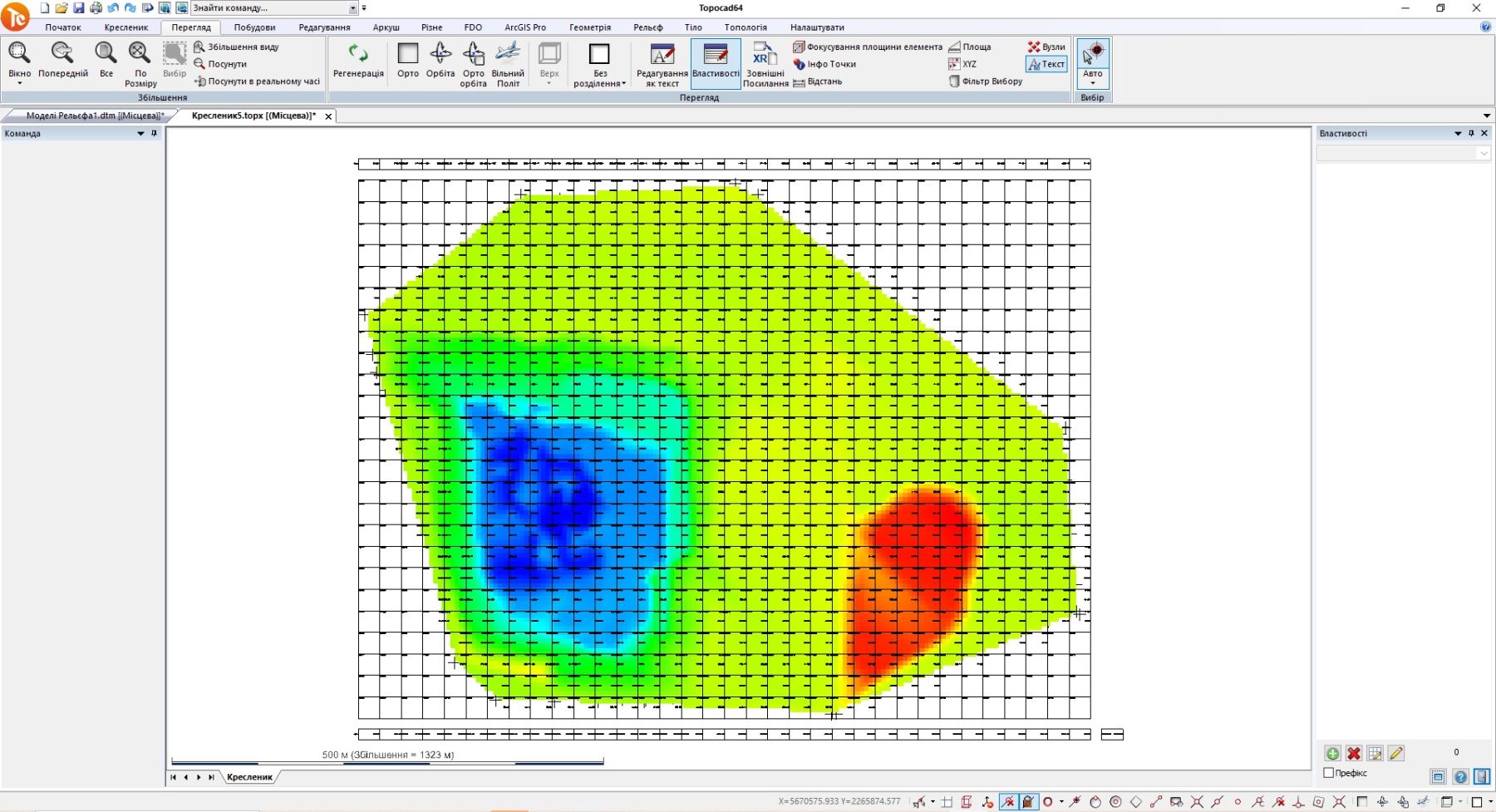

-    Оформлення результату розрахунку у вигляді заливки, насипу і виїмки;
-    Оформлення результату розрахунку у вигляді ізоліній рівних об’ємів робіт;
-    Функція автоматичного сполучення контуру проєктної поверхні з підосновою шляхом побудови відкосів;
-    Формування звітів за результатами розрахунків із можливістю редагування шаблонів.

Вихідні дані:
Дані у форматах приладів SOKKIA, Leica, Trimble / Geodimeter, NIKON, формат LandXML, текстові файли, файли в форматі DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), а також растрові підкладки у форматі BMP, JPEG, TIFF, креслення в форматі Topocad *. top.

Формат зберігання даних:
Збереження даних результатів вимірювань у власному форматі SUR, графічних даних у власному форматі TOP, модель поверхні у власному форматі TOP та / або DTM.

Результат:
Файли формату DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), креслення в форматі Topocad *. Top, текстові файли, файли форматів приладів SOKKIA, Leica, Trimble / Geodimeter, Nikon. Звіти з можливістю конвертації в обмінні формати.

Особливості:
Пакет модулів «Об’єми» включає модулі: «Базовий» і «Модель Об’ємів».Також активний модуль 26 "BIM" та Модуль 27 "Топологія".
