Трасошукач Nedo CableTronic 4+

Принцип роботи

Провідники під напругою створюють електромагнітне поле. За допомогою трасошукача NEDO CableTronic 4+ це поле можна надійно та безпечно виявити. Також можливе визначення місця розташування кабелів без напруги. Для цього використовуються довгохвильові радіо- та радіочастотні сигнали, що випромінюються численними передавачами. Металевий провідник у ґрунті діє як антена, яка передає ці сигнали далі, утворюючи електромагнітне поле, що може бути зафіксоване трасошукачем NEDO CableTronic 4+. Незважаючи на складність принципу, робота з приладом дуже проста.

Використання:

• Перед початком земельних робіт ділянку систематично перевіряють смугами з інтервалом ~50 см.

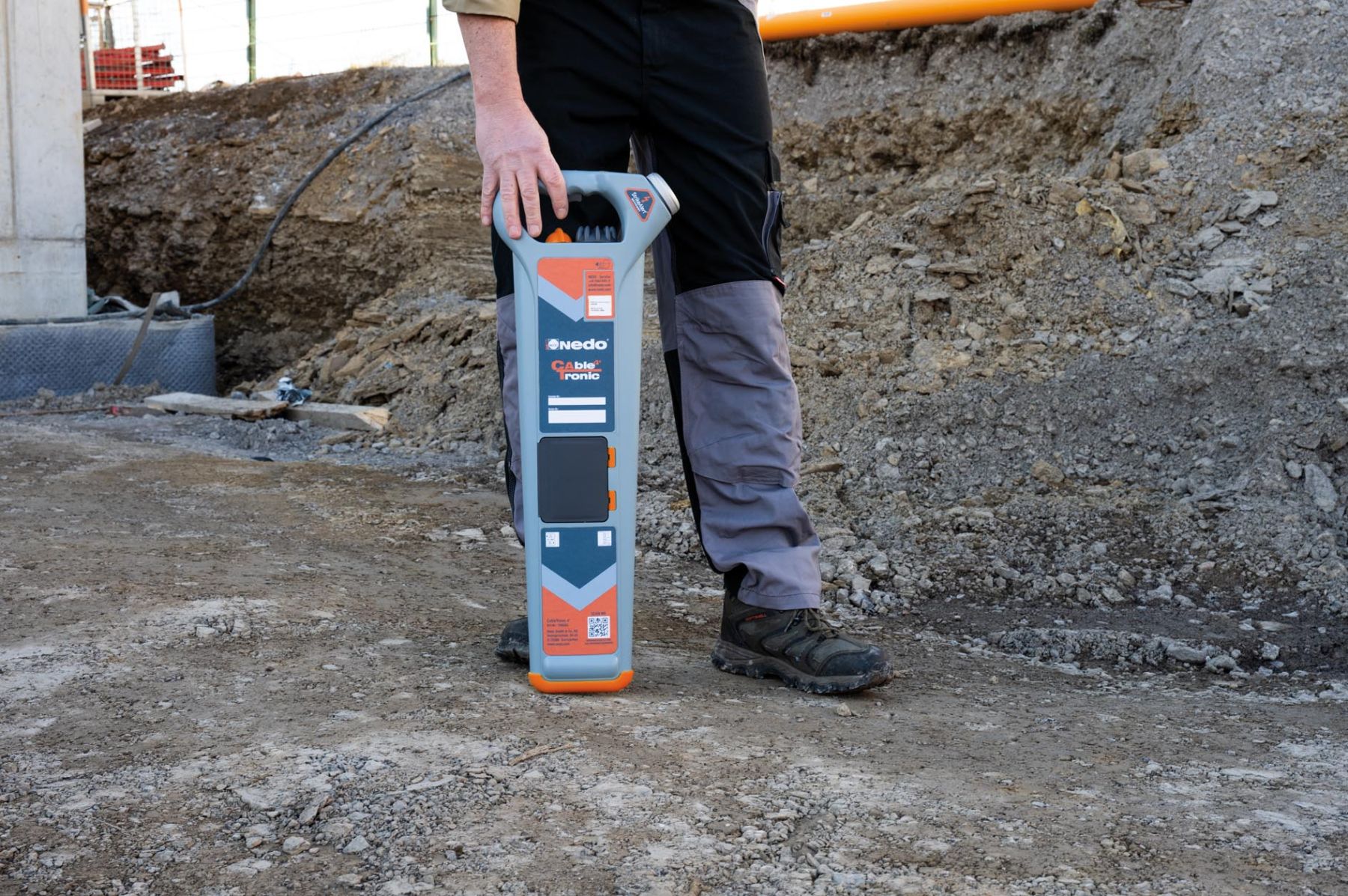

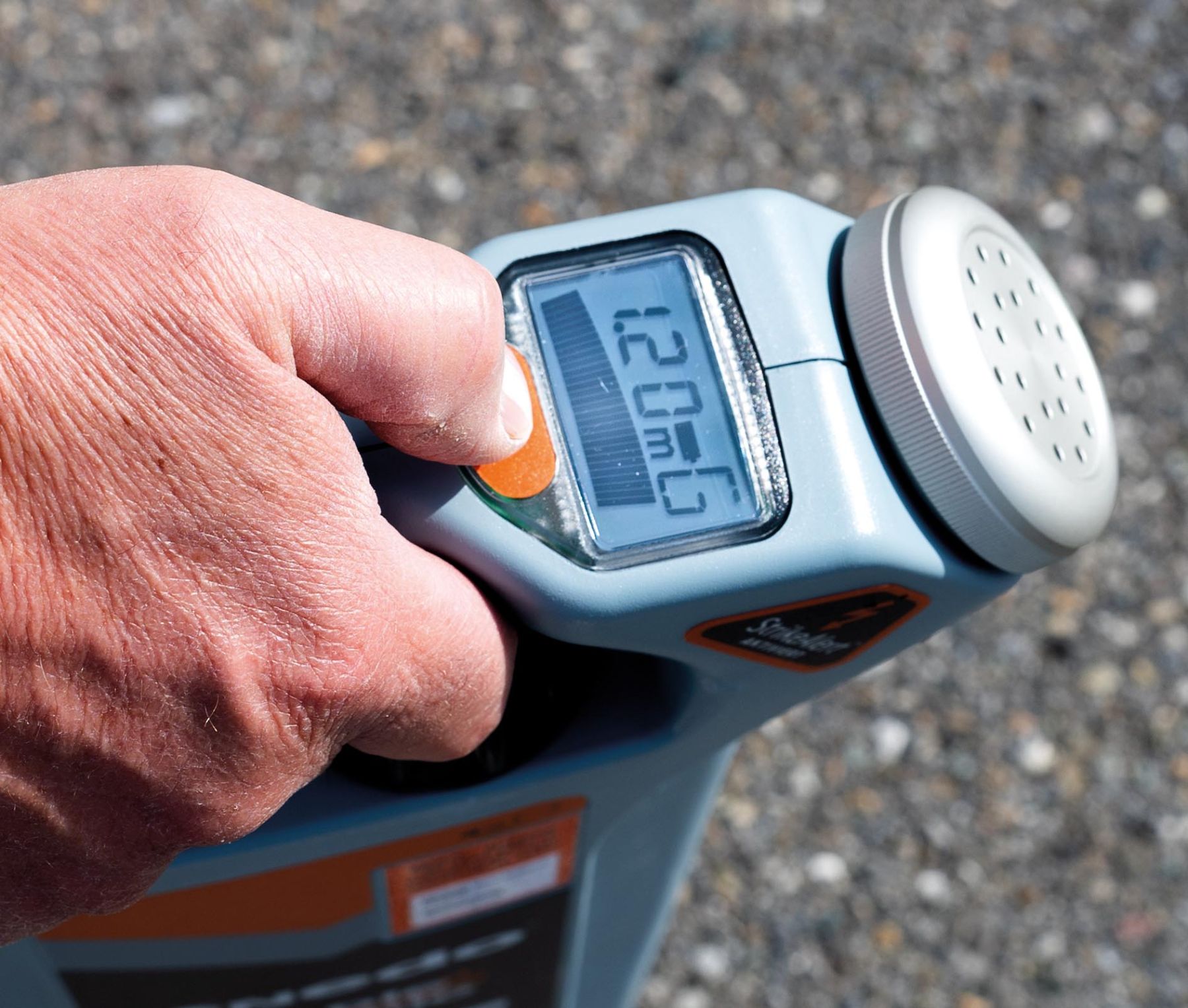

• Трасошукач CableTronic 4+ тримають кілька сантиметрів над землею. Виявлення кабелю супроводжується звуковим сигналом, а на дисплеї показується сила сигналу у вигляді гістограми.
• Функція StrikeAlert попереджає про небезпеку при наявності неглибоко прокладених кабелів під напругою.

Режими роботи:

• Avoidance/Allround – одночасний пошук сигналів електромережі, радіо та генератора сигналу NEDO Genny 4+.
• Режим електромережі – визначення кабелів під напругою.
• Радіо-режим – визначення кабелів без напруги за допомогою радіосигналів.

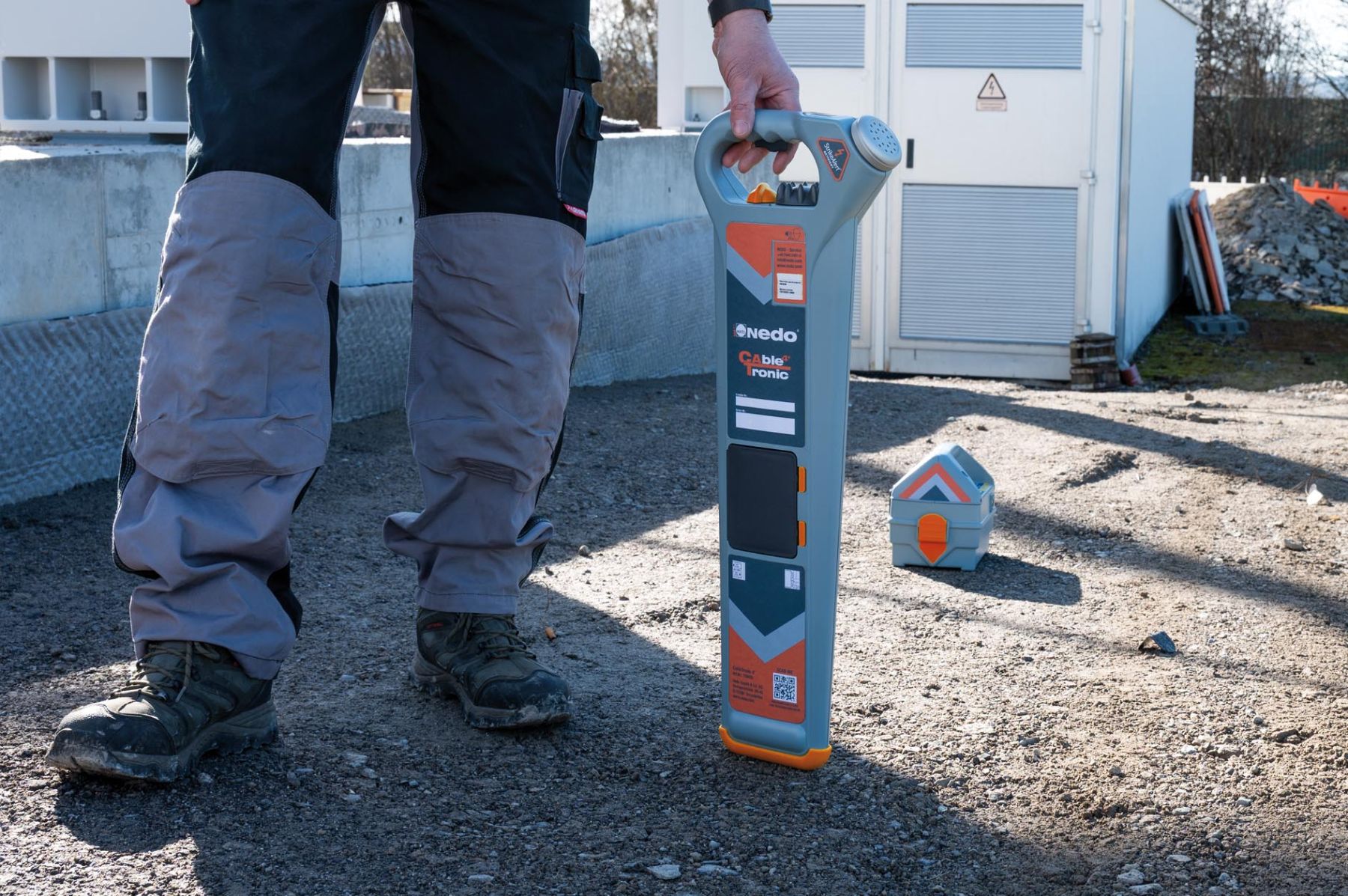

• Режим генератора сигналу NEDO Genny 4+ – визначення кабелів за сигналами генератора NEDO Genny 4+, можливе вимірювання глибини.

Режим Avoidance / Allround

Глибина пошуку: до 3 м. Використовується для швидкого огляду ділянки перед земляними роботами. Це універсальний режим, який одночасно шукає сигнали від:

• кабелів під напругою (50 Гц),
• радіосигналів від довгохвильових передавачів,
• сигналів від генератора NEDO Genny 4+.

Режим електромережі (Power Mode)

Глибина пошуку: до 3 м. Орієнтований на виявлення кабелів під напругою (50 Гц та гармоніки). Особливо корисний для визначення небезпеки у місцях, де кабелі прокладені неглибоко. Додатково працює функція StrikeAlert, яка попереджає про небезпеку при наявності кабелів ближче ніж ~30 см до поверхні.

Радіо-режим (Radio Mode)

Глибина пошуку: до 3 м. Використовує довгохвильові радіосигнали, що поширюються по металевих кабелях навіть без напруги. Дає можливість знаходити кабелі, які не підключені до електромережі.

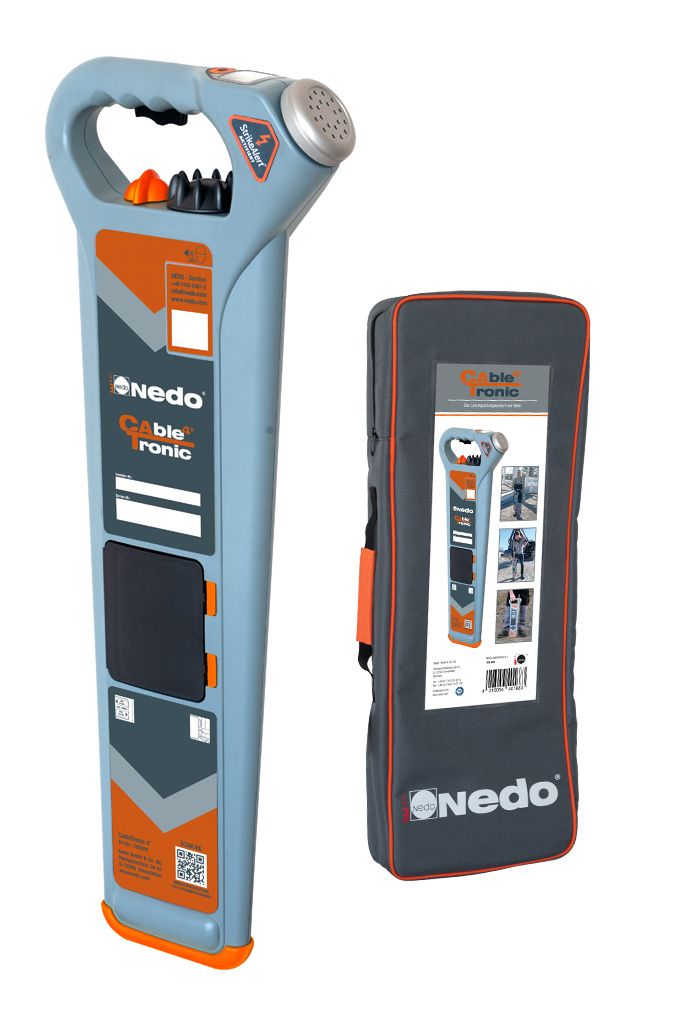

Комплектація:

• Трасошукач NEDO CableTronic 4+
• М’яка транспортна сумка
• Лужні (alkaline) батарейки LR20, 1.5 В - 2 шт
