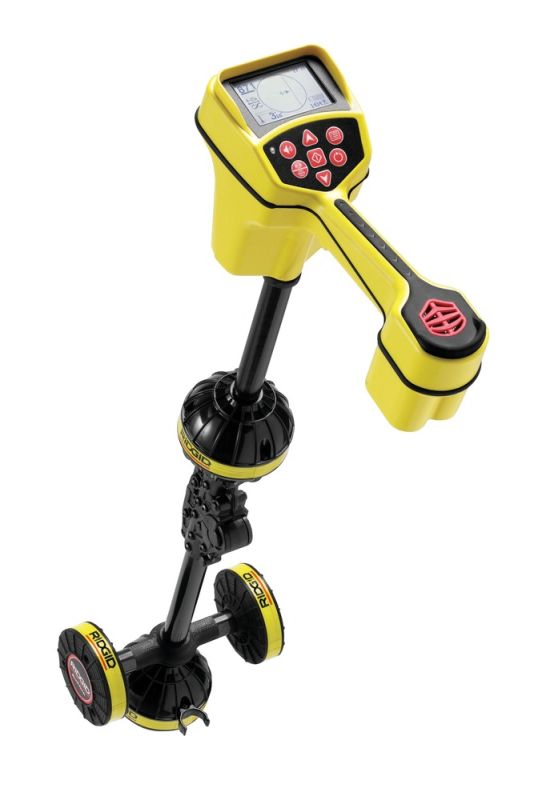

Трасошукач RIDGID SR-20

Трасопошуковий приймач SR-20 компанії RIDGID - це найпередовіша і високотехнологічна модель трасошукача на сьогоднішній день. SR-20 володіє унікальним методом кругового наведення на протяжний об'єкт, розташований під землею. Дана технологія дозволяє відображати на екрані приладу не прості стрілки-покажчики, а наочну схему розташування комунікацій і називається "система картографічного відображення". Завдяки цій технології більше не потрібно ходити зигзагами по досліджуваній території. Тепер операторові потрібно тільки натиснути на кнопку живлення і вибрати тип потрібної комунікації, а прилад сам її знайде, зобразивши на дисплеї, незалежно від орієнтації користувача щодо підземної траси.

Вимірювання глибини залягання, безконтактне визначення значення наведеного струму і сили електромагнітного поля, що йде від комунікації, посилення і ослаблення сили сигналу проводяться автоматично і відображаються на дисплеї в режимі реального часу, позбавляючи користувача від зайвих маніпуляцій з приладом. Такий підхід до трасопошуку дозволяє працювати навіть недосвідченому користувачеві без попереднього навчання. Все це стало можливим, завдяки використанню восьми пошукових антен. Застосування не стандартних прямих антен, а спеціальних – сферичних, дозволило творцям SR-20 реалізувати передову технологію і вивести пошук підземних комунікацій на новий рівень.

Професійна модель трасопошукового приймача SR-20 має можливість пошуку в пасивному режимі всіх основних металевих комунікацій, по яких вже проходить електромагнітний сигнал: силовий кабель, трубопровід з катодним захистом, телефонний кабель. При використанні спеціального широкосмугового режиму на дисплеї відображається декілька лежачих поряд комунікацій одночасно, при цьому існує можливість визначення типу цієї комунікації. У випадку перетину комунікацій на дисплеї відображається місце їх перетину.

Пошук комунікацій, на яких немає електромагнітного поля (знеструмлені кабелі, трубопроводи, каналізації тощо), здійснюється з використанням спеціальних пристроїв - генераторів. Потужний 10-ти ватний генератор ST 510 при прямому під'єднанні до комунікації дозволяє користувачеві віддалятися від місця підключення на дистанцію до 2-х км. У ситуаціях, коли важлива велика дальність трасування і шукані комунікації лежать на глибинах не більше 2 м, а можливості під'єднатися до них на пряму немає, то подати сигнал в комунікацію з поверхні землі можна, використовуючи генератор ST-33Q.

Програмне забезпечення приймача SR-20 і генератора ST-33Q дозволяє налаштовуватися на будь-які пошукові частоти в інтервалі від 1 Гц до 33 КГц без додаткового перепрошивання. Для обстеження неметалевих комунікацій, в яких є потік води і до яких є безпосередній доступ, застосовуються водонепроникні плаваючі зонди- передавачі. Зонд поміщається всередину комунікації і під дією струму води рухається по ній. Його переміщення відстежується з поверхні землі за допомогою трасопошукового приймача SR-20. Також трасошукач можна використовувати з системами відеодіагностики внутрішнього стану комунікацій SeeSnake.

Особливості трасопошукового комплекту SR-20 SeekTech:

• нова передова технологія представлення пошукової інформації;
• яскравий, оригінальний дизайн, що легко запам'ятовується;
• корпус приймача зроблений з міцного легковагового пластика, при тривалій роботі руки не втомлюються;

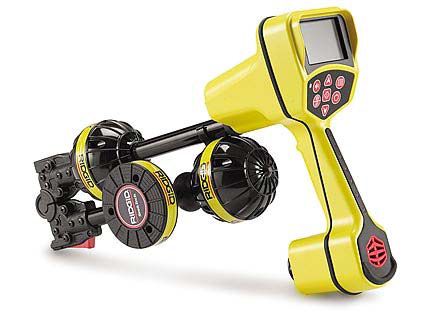

• компактність - для зручного транспортування антена приймача легко складається;
• найбільша кількість пошукових антен, що дають точне місце розташування всіх комунікацій у районі приладу;
• простий і швидкий пошук;
• одночасне використання всіх пошукових режимів;
• великий вибір пошукових частот генератора;
• одночасне відображення на дисплеї декількох комунікацій, відображення комунікацій, що перетинаються;
• графічне наведення на комунікацію;
• можливість завдання своїх пошукових частот без додаткового перепрограмування;
• можливість роздільного пошуку газопроводу і силового кабелю;
• пошук телефонного кабелю без використання генератора;
• цифрове вимірювання глибини залягання комунікацій;
• чотири активні частоти генератора, наявність низької частоти для насичених комунікаціями районів;
• три пасивні частоти пошуку;
• відображення на дисплеї в реальному часі значень глибини і сили наведеного струму;
• відображення на дисплеї в умовних одиницях сили електромагнітного поля від провідника для більш простого пошуку;
• відображення на дисплеї кута, на який необхідно повернути прилад, щоб потрапити точно на комунікацію;
• два типи генераторів, що дають велику протяжність пошуку в різних умовах;
• можливість пошуку неметалевих комунікацій по сигналу від зондів систем, відеодіагностика мініатюрних сигнальних датчиків;
• можливість подачі сигналу в силовий кабель без його відключення за допомогою індукційних кліщів.

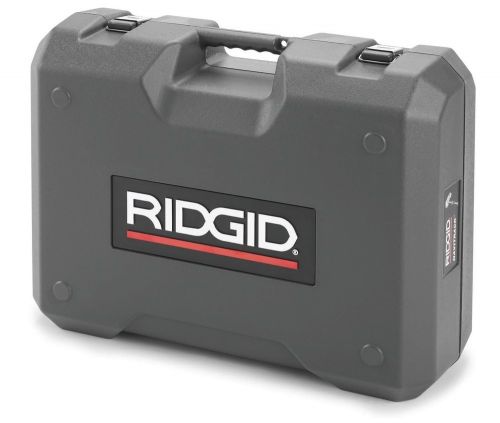

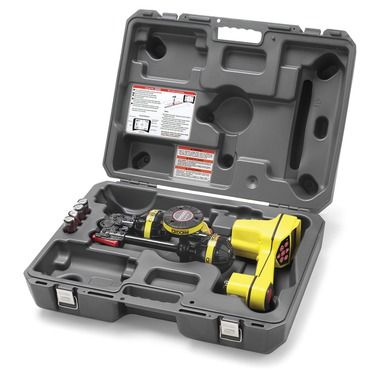

Стандартний комплект:  трасопошуковий приймач, кейс для транспортування приймача, інструкція.
