Компактна мобільна скануюча система TOPCON IP-S3

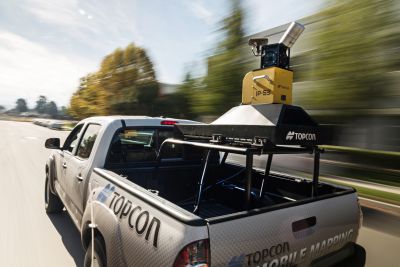

Нова система мобільного сканування IP-S3 компанії Topcon стала результатом багаторічного досвіду розробки та інтеграції сучасних технологій. Як і раніше, система демонструє найвищу продуктивність та дозволяє виконувати зйомку десятків кілометрів за один робочий день. Компактна та легка - всього 18 кг - вона може бути встановлена ​​лише однією людиною і перевозиться в тому самому автомобілі, з якого ведеться зйомка.
Новий лазерний сканер із частотою сканування до 700000 пікселів в секунду дозволяє знімати в радіусі 100 метрів від автомобіля. Характерною особливістю даного лазерного сканера є те, що він може одночасно випромінювати та приймати до 32 лазерних імпульсів. У сумі ці особливості дозволяють створити хмару точок дуже високої щільності, що дозволить зафіксувати всі деталі об'єктів, що знімаються.
Система мобільного сканування Topcon IP-S3 оснащена сучасною 30-мегапіксельною панорамною фотокамерою, яка виконує фотозйомку через задані інтервали часу або відстані. Детальні панорамні фотографії надалі значно полегшують дешифрування та малювання топографічних планів, роблячи весь цей процес наочними та простими.
У системі використовується лише один одометр (лічильник пройденого шляху - поставляється в комплекті), що встановлюється на заднє колесо автомобіля. Це робить монтаж системи ще більш простим та швидким.
Нове програмне забезпечення Mobile Master, яке постачається в комплекті із системою мобільного сканування, має дві частини.
Mobile Master Field здійснює управління всією системою мобільного сканування - за допомогою нього система може бути налаштована необхідним чином, вона ж контролює поточний стан всіх сенсорів, веде контроль за накопиченням та цілісністю інформації, аналізує дані, що отримуються.
Mobile Master Office використовується для виконання комплексної післяобробки отриманих від усіх сенсорів системи даних, перетворення систем координат, експорту отриманих даних. Також у цьому модулі програмного забезпечення можна зробити попереднє малювання ситуації прямо по фотографії, задаючи лініям та точкам необхідні польові коди.
Система мобільного сканування Topco
Нова система мобільного сканування IP-S3 компанії Topcon стала результатом багаторічного досвіду розробки та інтеграції сучасних технологій. Як і раніше, система демонструє найвищу продуктивність та дозволяє виконувати зйомку десятків кілометрів за один робочий день. Компактна та легка - всього 18 кг - вона може бути встановлена ​​лише однією людиною і перевозиться в тому самому автомобілі, з якого ведеться зйомка.
Новий лазерний сканер із частотою сканування до 700000 пікселів в секунду дозволяє знімати в радіусі 100 метрів від автомобіля. Характерною особливістю даного лазерного сканера є те, що він може одночасно випромінювати та приймати до 32 лазерних імпульсів. У сумі ці особливості дозволяють створити хмару точок дуже високої щільності, що дозволить зафіксувати всі деталі об'єктів, що знімаються.
Система мобільного сканування Topcon IP-S3 оснащена сучасною 30-мегапіксельною панорамною фотокамерою, яка виконує фотозйомку через задані інтервали часу або відстані. Детальні панорамні фотографії надалі значно полегшують дешифрування та малювання топографічних планів, роблячи весь цей процес наочними та простими.
У системі використовується лише один одометр (лічильник пройденого шляху - поставляється в комплекті), що встановлюється на заднє колесо автомобіля. Це робить монтаж системи ще більш простим та швидким.
Нове програмне забезпечення Mobile Master, яке постачається в комплекті із системою мобільного сканування, має дві частини.
Mobile Master Field здійснює управління всією системою мобільного сканування - за допомогою нього система може бути налаштована необхідним чином, вона ж контролює поточний стан всіх сенсорів, веде контроль за накопиченням та цілісністю інформації, аналізує дані, що отримуються.
Mobile Master Office використовується для виконання комплексної післяобробки отриманих від усіх сенсорів системи даних, перетворення систем координат, експорту отриманих даних. Також у цьому модулі програмного забезпечення можна зробити попереднє малювання ситуації прямо по фотографії, задаючи лініям та точкам необхідні польові коди.
Система мобільного сканування Topcon IP-S3 поставляється повністю готовою до використання та відкаліброваною виробником для отримання найкращого результату.

Лазерний сканер
До складу системи входять лазерний сканер, здатний одночасно відправляти та приймати 32 лазерні імпульси. Сканер забезпечує щільність вимірювань до 700 000 точок в секунду.

Цифрова камера
Цифрова панорамна фотокамера із загальною роздільною здатністю 30МП, що входить до складу системи, має 6 об'єктивів – один спрямований вертикально вгору, решта п'яти рівномірно розташована в горизонтальній площині. Така конфігурація оптики дозволяє отримувати панорамні знімки всієї навколишньої ситуації (включаючи склепіння мостів та тунелів). Фотографування може виконуватися з частотою до 15 кадрів за секунду. Знімки можна використовувати для фарбування хмар точок лазерних відображень або окремо просто як зображення об'єктів. Кожен знімок має мітку часу та координатну прив'язку.

ГНСС приймач
Вбудований супутниковий двочастотний ГЛОНАСС/GPS приймач дозволяє розрахувати тривимірні координати транспортного засобу кожного моменту часу. Розрахунок координат провадиться в результаті постобробки даних з ДПС приймача та базової ДПС станції, що працює в районі робіт.

Блок інерційних вимірів
Блок інерційних вимірювань (IMU) інтегрований у блок керування системою. Він відповідає за отримання даних про просторову орієнтацію автомобіля під час руху. У тих ситуаціях, коли відсутні дані супутникових визначень (при проїзді тунелів, під мостами тощо), дані з цього датчика поряд з даними датчиків-одометрів використовуються для розрахунку координат автомобіля на кожний момент часу.

Датчик-одометр
Цей датчик встановлюється на заднє колесо автомобіля для точного обліку відстані, пройденої автомобілем. У тих випадках, коли відсутня видимість неба для супутникових визначень, дані цих датчиків спільно з даними з блоку інерційних вимірювань дозволяють обчислити координати автомобіля на кожен момент часу.
