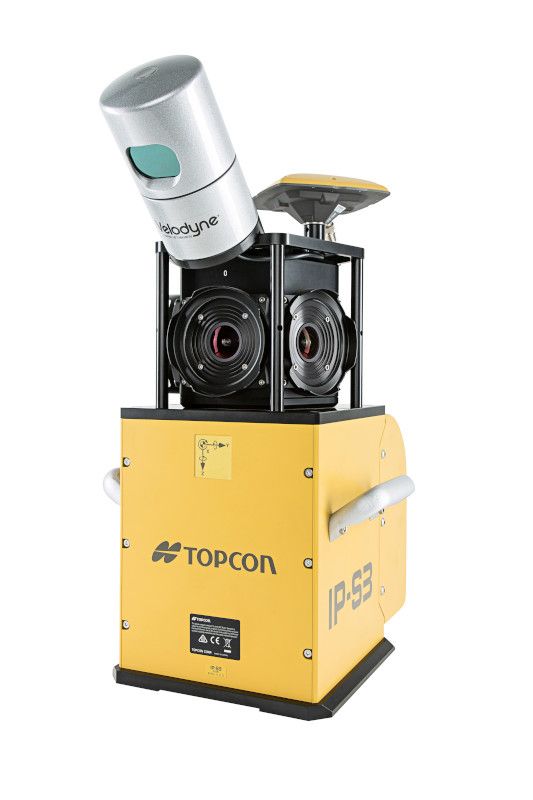

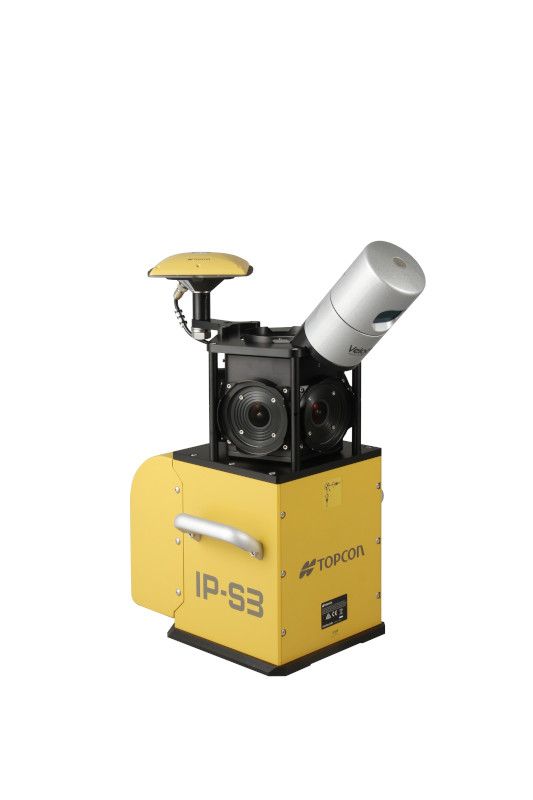

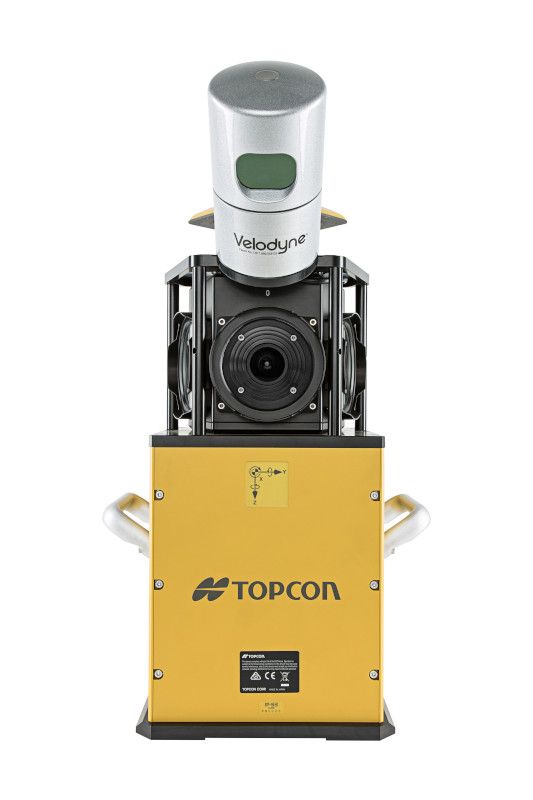

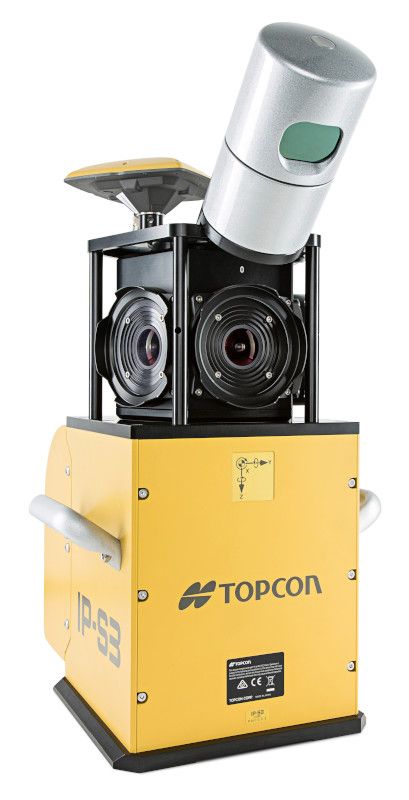

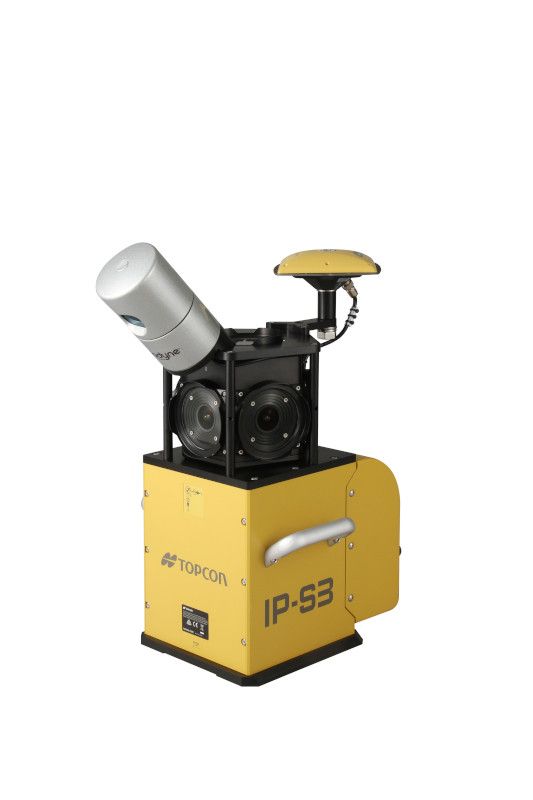

Система мобільного сканування Topcon IP-S3
Мобільна система картографування IP-S3 забезпечує високу щільність і високу точність зйомки, хмари точок поєднуються з високою роздільною здатністю панорамної зйомки в системі, яка має менші розміри, зменшену вагу та відрізняється простотою експлуатації.
Блок позиціонування системи IP-S3 є поєднанням інерційного вимірювального блоку (ІВБ), приймача глобальної навігаційної супутникової системи та одометра автомобіля. Вона забезпечує точне позиціонування і визначення розташування в обстановці, що безперервно змінюється.

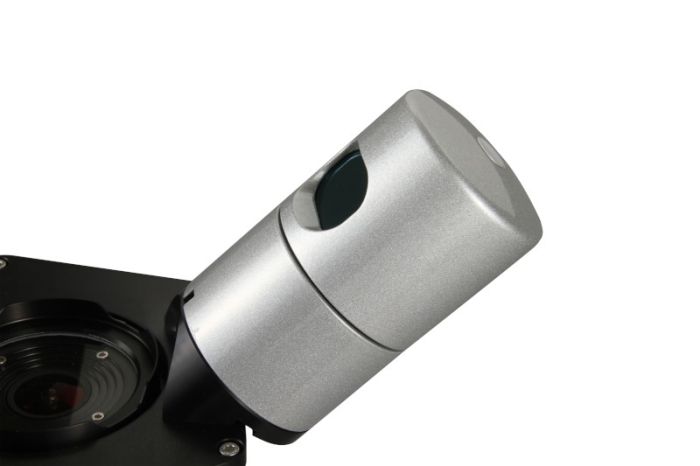

Датчик LiDAR, що обертається, проводить обстеження навколишнього простору зі швидкістю 700 000 імпульсів в секунду. Під час кожного обороту 32-х вбудованих лазерів обстежується навколишній простір на 360 градусів, при цьому кожен лазер працює під різними кутами огляду. Це зводить до мінімуму кількість пропусків у хмарі точок, що виникають від перешкод або мертвих зон, що усуває необхідність встановлення кількох сканерів.
Шість об'єктивів цифрової камери IP-S3 забезпечують отримання сферичного зображення навколишнього простору на 360 градусів з високою роздільною здатністю, що дозволяє працювати функції розпізнавання.
Програмне забезпечення Mobile Master Office здійснює всі операції постобробки траєкторії та геоприв'язку сканованого простору і зображень.
- Комплексне рішення під ключ
- Ультра-компактний дизайн
- Наявність кількох лазерів мінімізує прогалини у скануванні
- Неперевершена простота використання
- Заводське калібрування
- Повна інтеграція хмари точок та зображень
Прискорений процес картографування

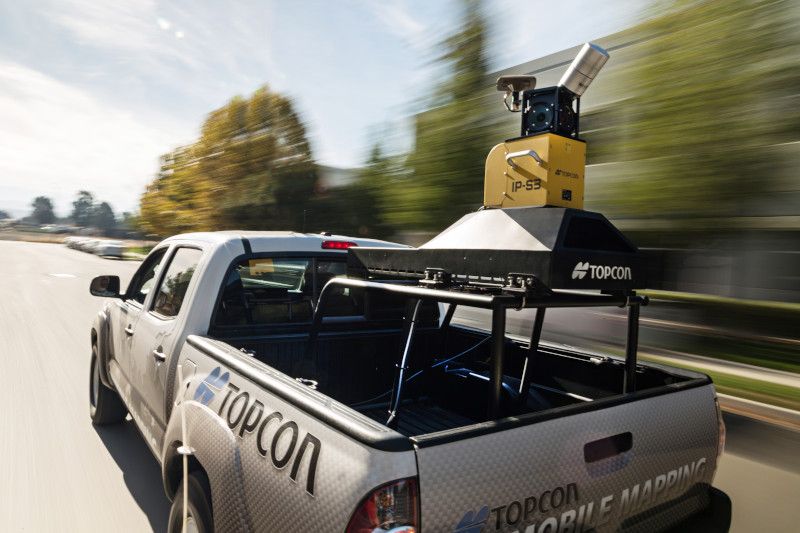

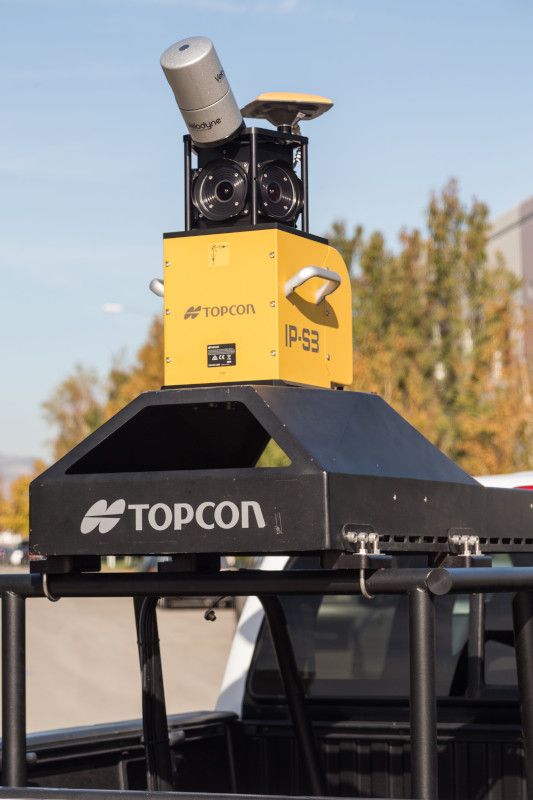

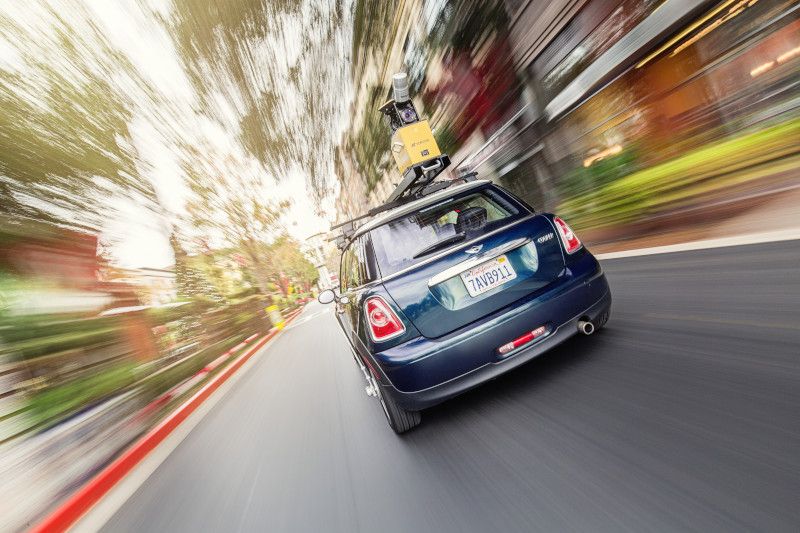

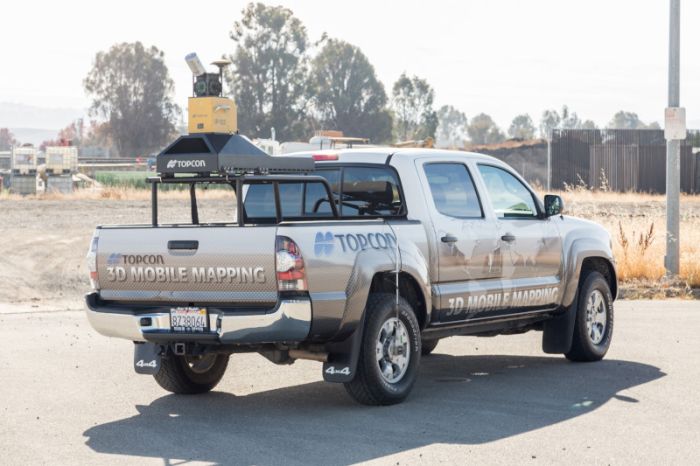

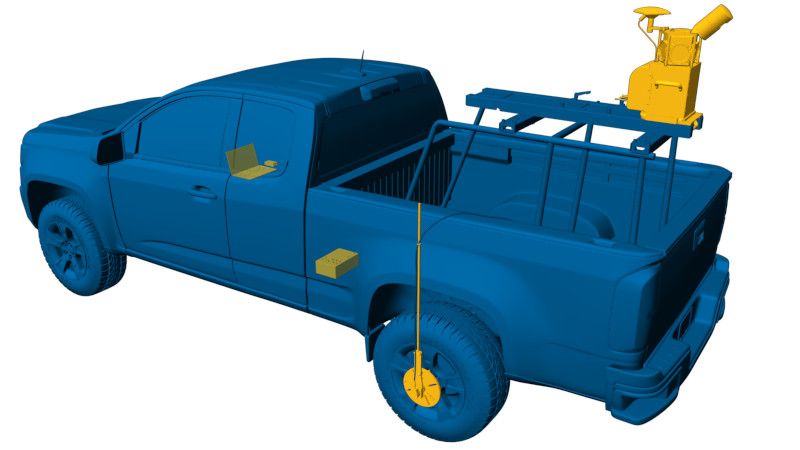

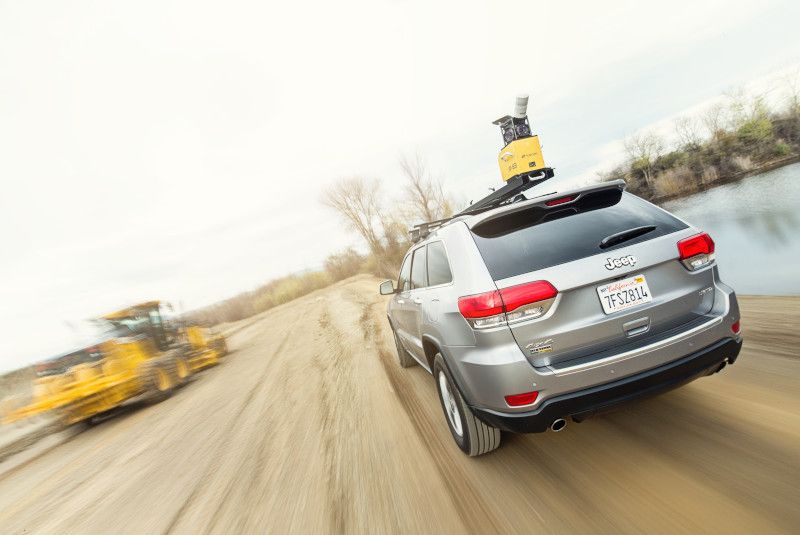

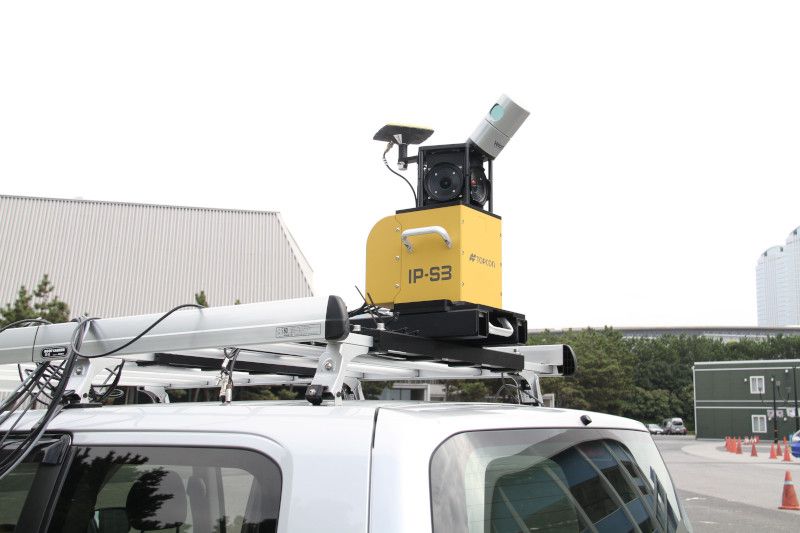

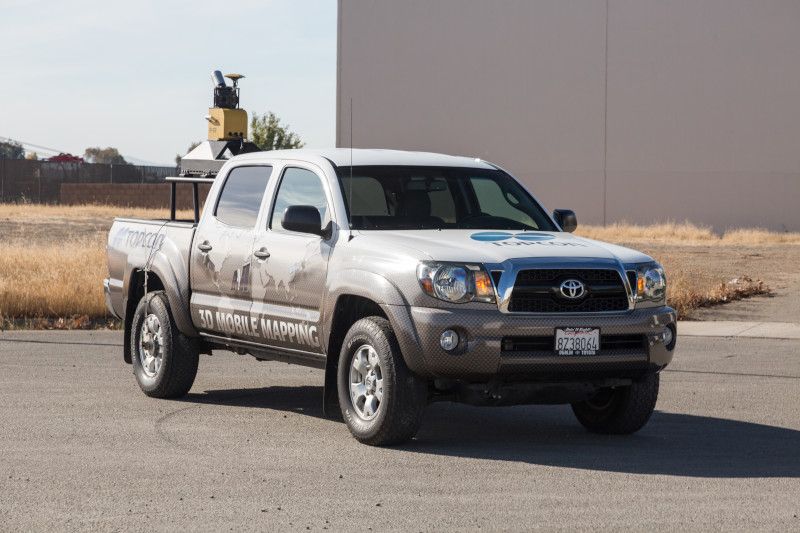

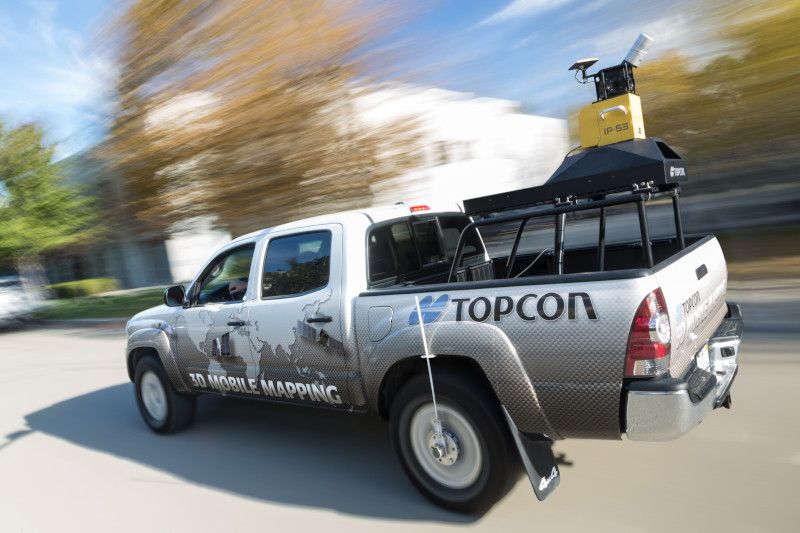

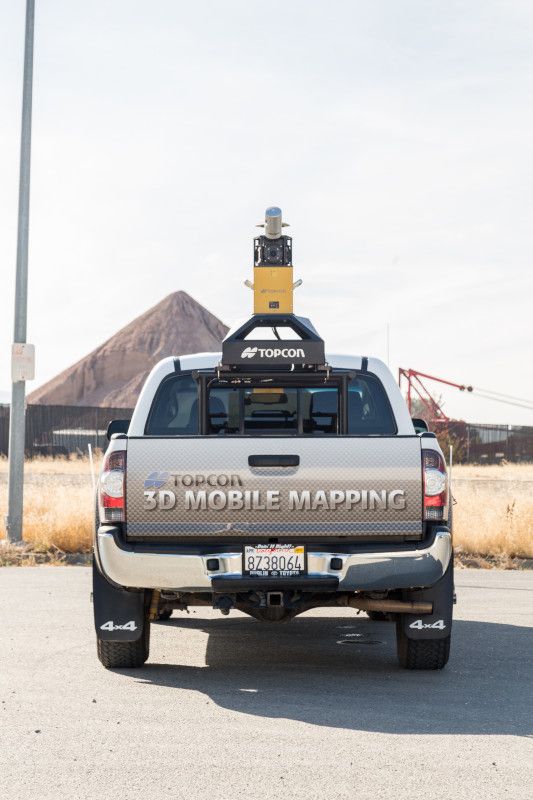

Системи мобільної картографії Topcon є ідеальним рішенням, коли потрібно за короткий час зібрати великий обсяг даних про ресурси. При установці системи картографування з різними вбудованими датчиками (глобальної навігаційної супутникової системи (ГНСС), лазерного сканера, камери, вимірювального інерційного блоку, датчиків колеса) на транспортний засіб, користувачі швидко отримують всі польові дані. Необхідно просто їхати зі звичайною швидкістю та отримувати дані про місцезнаходження та візуальні дані про придорожню смугу. Не потрібно витрачати час на повторне відвідування даної місцевості для зйомки точок, що відсутні. Просте у використанні офісне програмне забезпечення може використовуватися для перегляду, обробки, проєктування та експорту даних у геофізичне програмне забезпечення або САПР.
-
Калібрування:Відкалібровано в компанії Topcon для забезпечення високої точності
-
Максимальна роздільна здатність:8 000 х 4 000 pixels
-
Вхідна напруга:від 9 до 36 Вт
-
Час безперервної зйомки:8 годин, приблизно 1 Тб даних
-
Діапазон вимірювання лазерного сканера:100 м, при відбивній здатності 100%, 70 м (типове значення)
-
Швидкість сканування, точок в секунду:700 000
-
Кількість каналів, що приймаються:226 ГНСС каналів технологія Vanguard™ та технологія універсальних супутникових каналів
-
Точність вимірів:до 10 мм
-

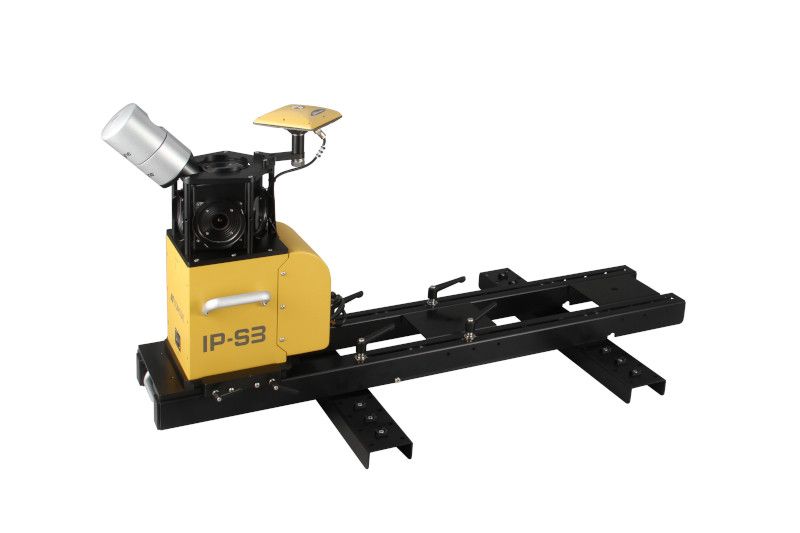

Монтаж системи:На ділянці замовника (входить у вартість)
-
Камера:Сферична камера, 6 шт
-
Діапазон робочих температур:0°... +45°
-
Розмір:300 х 500 х 600 мм
-
Вага:18 кг
-
Країна виробник:Сполучені Штати Америки
