Topocad модуль Хмара точок

Хмара точок Topocad – це потужний та ефективний модуль для роботи з великими масивами даних хмар точок. Модуль підтримує можливість розфарбовувати хмари точок за ортофото або накладати на них растрові зображення.

Формати файлів

Topocad підтримує імпорт у власний формат TPC із широкого спектра файлів, зокрема:

• LAS/LAZ
• NH (ESRI ASCII grid)
• Загальні ASCII-файли

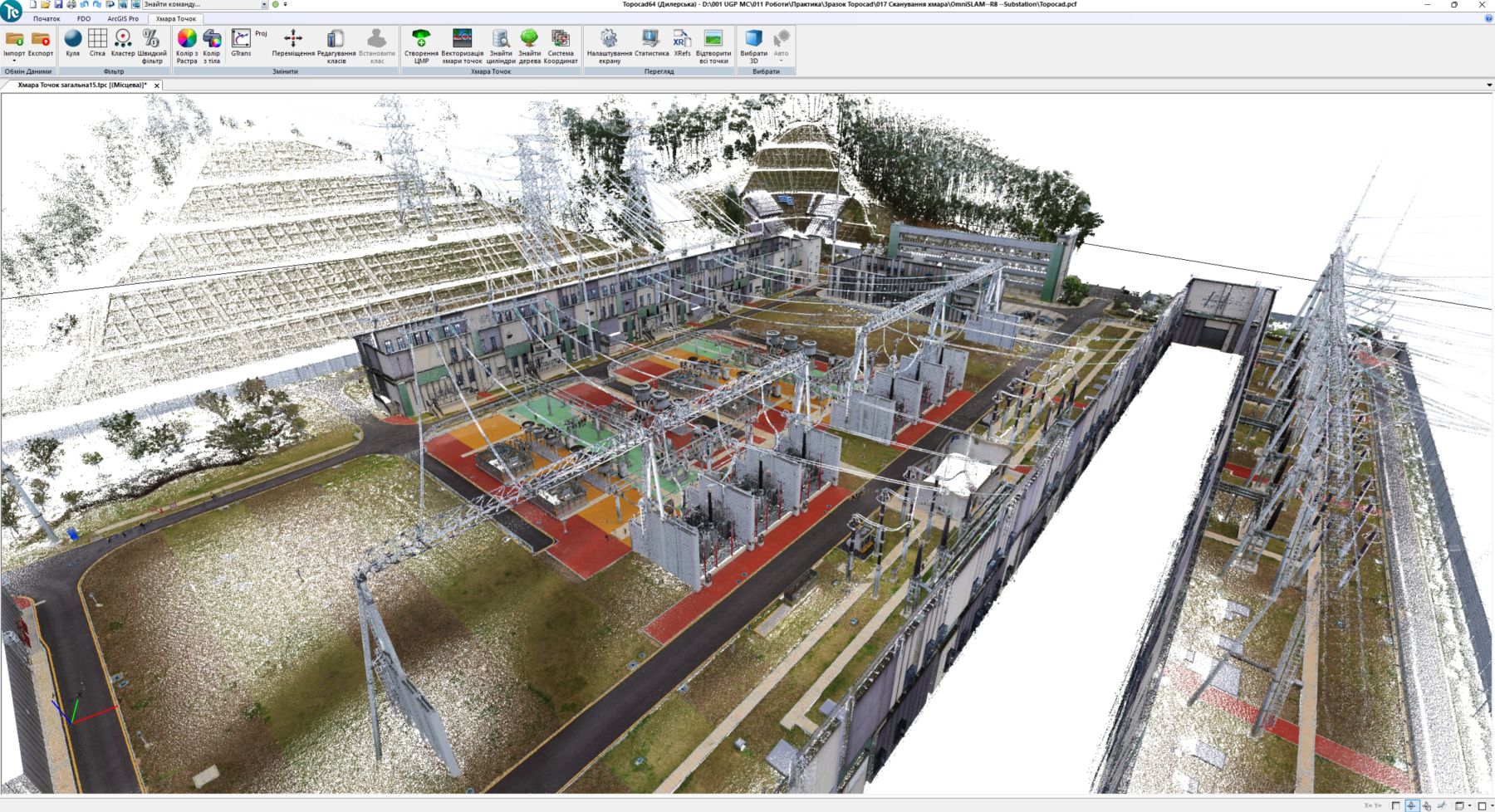

Якщо у файлі міститься інформація RGBA (кольори та інтенсивність), програма також коректно зчитує її. Хмару точок можна переглядати у 3D, і за наявності RGBA кольори відображаються безпосередньо в моделі.

Редагування хмари точок

Хмару точок у Topocad можна редагувати вручну:

• видаляти вибрані точки;
• застосовувати різні варіанти розфарбування: за висотою, нахилом або з використанням растрового зображення;
• використовувати хмару точок для підсилення (висотної прив’язки) растрового зображення.

  Файл хмари точок Topocad можна застосовувати для різних задач. Наприклад:
• створення та редагування цифрової моделі рельєфу (ЦМР);
• використання у командах, що працюють з моделлю рельєфу: формування контурних ліній, розрахунок об’ємів, створення профілів місцевості.

Фільтрація хмари точок

Topocad пропонує кілька типів фільтрів:

Шумовий фільтр — видаляє випадкові або небажані точки, наприклад ті, що розташовані нижче поверхні землі.

Сітковий фільтр — швидкий інструмент, що дозволяє зберігати одну точку на заданий інтервал сітки (вибір: найвища, найнижча або середня).

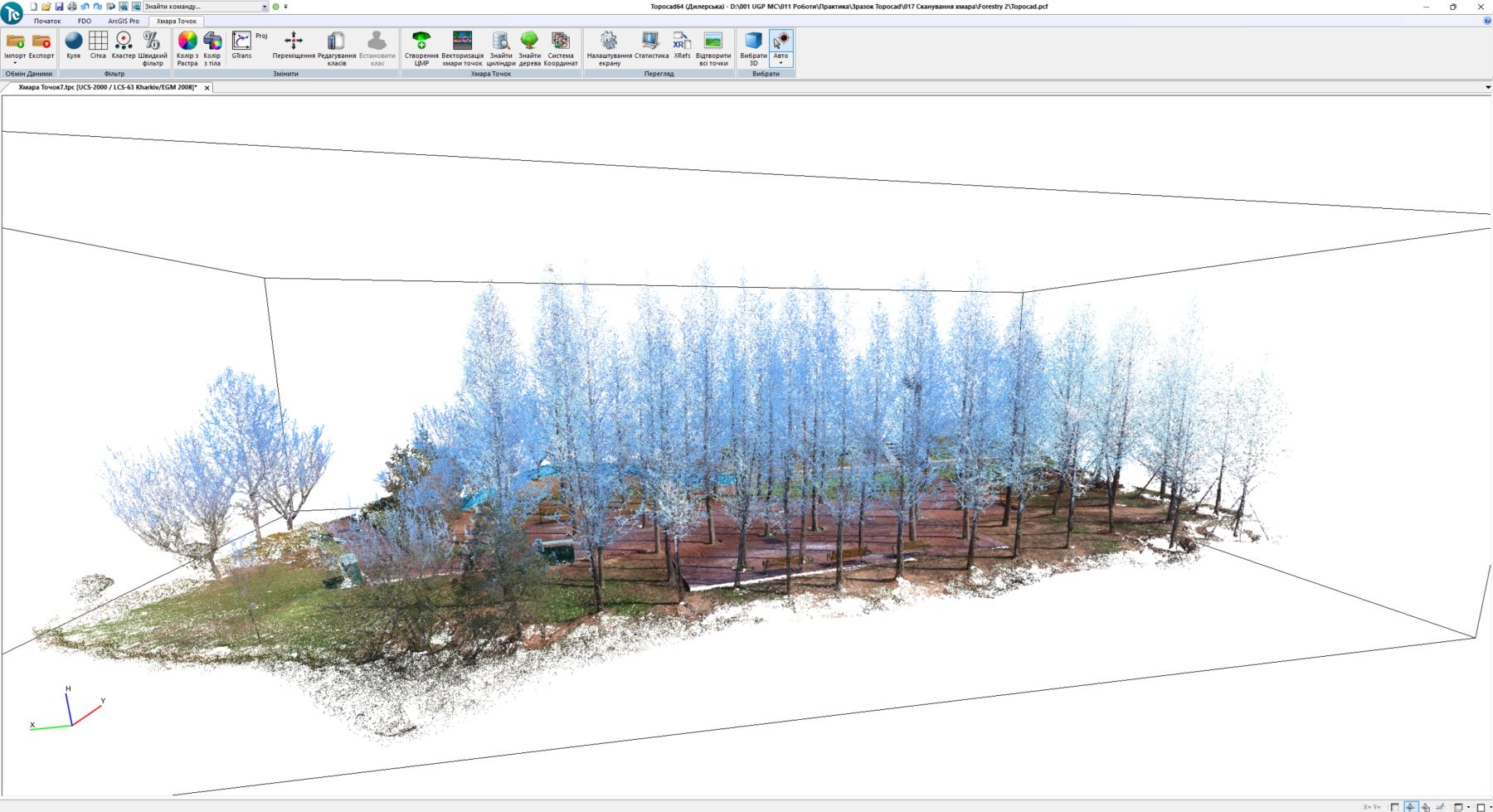

Кульковий фільтр — застосовується для видалення рослинності та збереження чистої моделі земної поверхні.

Експорт

Topocad дозволяє експортувати частину або всю хмару точок у різні координатні формати або у власний формат хмари точок.

Також є можливість:

• імпортувати хмари точок безпосередньо у креслення,
• використовувати хмару точок як довідковий шар,
• застосовувати її як фон або для прив’язки (snapping).

Визначення циліндрів у хмарі точок

Інструмент автоматично знаходить усі циліндричні об’єкти — як великі, так і дрібні — у вибраній хмарі точок. Користувач самостійно налаштовує:

• допустиму відстань між точками,
• мінімальну та максимальну довжину,
• максимальний діаметр.

Результатом є тверді тіла, що відображаються у кресленні та можуть бути відредаговані.

Порівняння хмари точок із твердим тілом

Topocad дає можливість розфарбувати хмару точок у порівнянні з твердим тілом, що дозволяє легко виявити відхилення — як всередині, так і зовні моделі.
Цю функцію було розроблено для проекту об’їзної дороги Стокгольма, де тунелі моделюються за допомогою твердих тіл.
