Дозволяє виконувати обчислення обсягів земляних робіт на основі побудованих ЦМР. Вимагає наявності модуля «БАЗОВИЙ», входить до складу пакетів «Обсяги», «Земляні роботи», «Проєкт» та «Проєкт+».
Призначення:

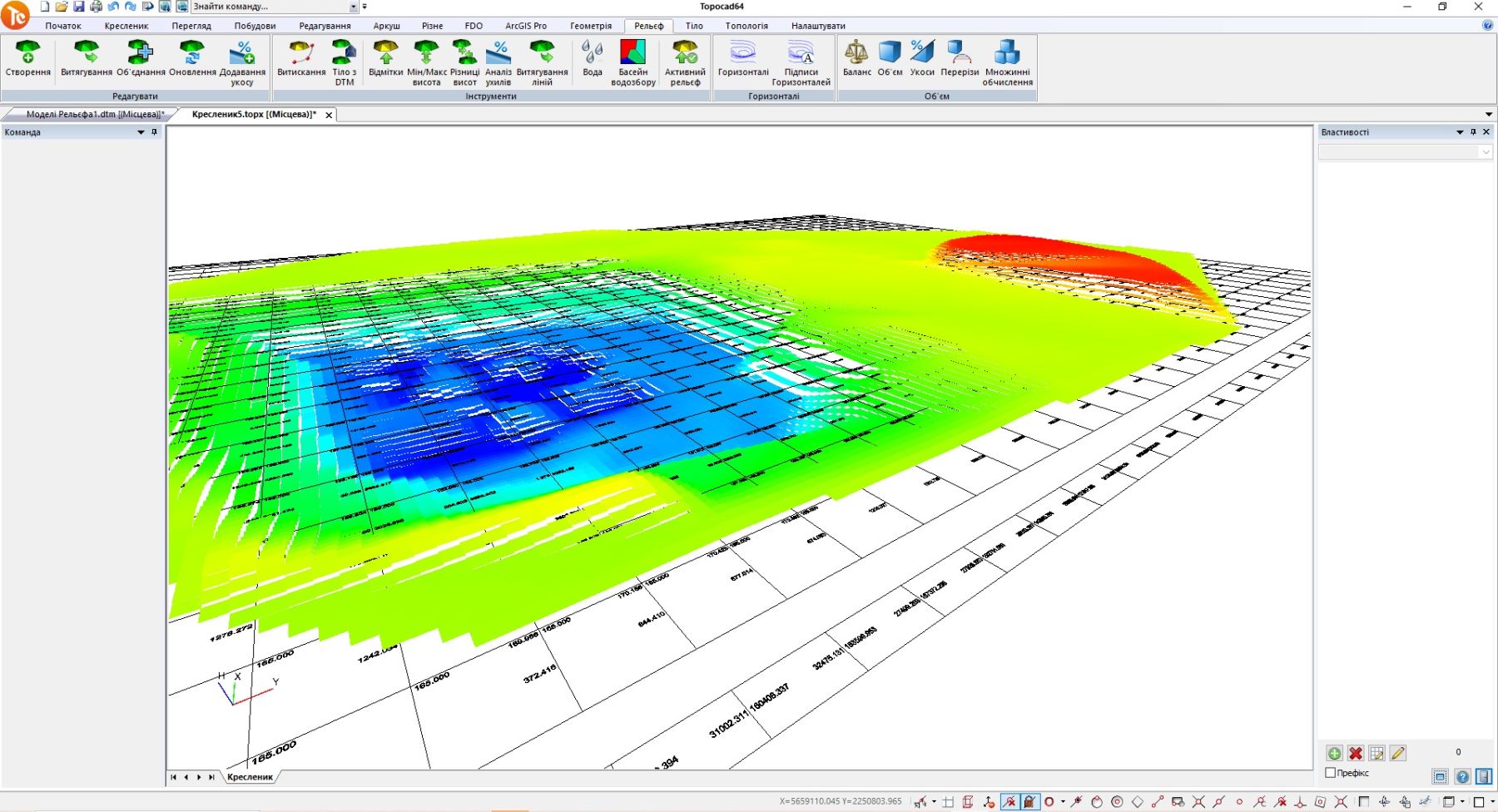

Підрахунок об'єму між двома моделями поверхонь, між поверхнею і площиною.
Область застосування:
Підрахунок об'ємів земляних робіт при здійсненні геодезичного забезпечення будівництва, маркшейдерському забезпеченні видобутку корисних копалин відкритих родовищ. Облік об'ємів на складах сировини та будівельних матеріалів.
Основні функції:
- Підрахунок об'єму між двома моделями поверхонь шляхом побудови вертикальних призм.
- Підрахунок об'єму між моделлю поверхні і площиною шляхом побудови вертикальних призм.
- Виведення звіту за виконаними розрахунками.

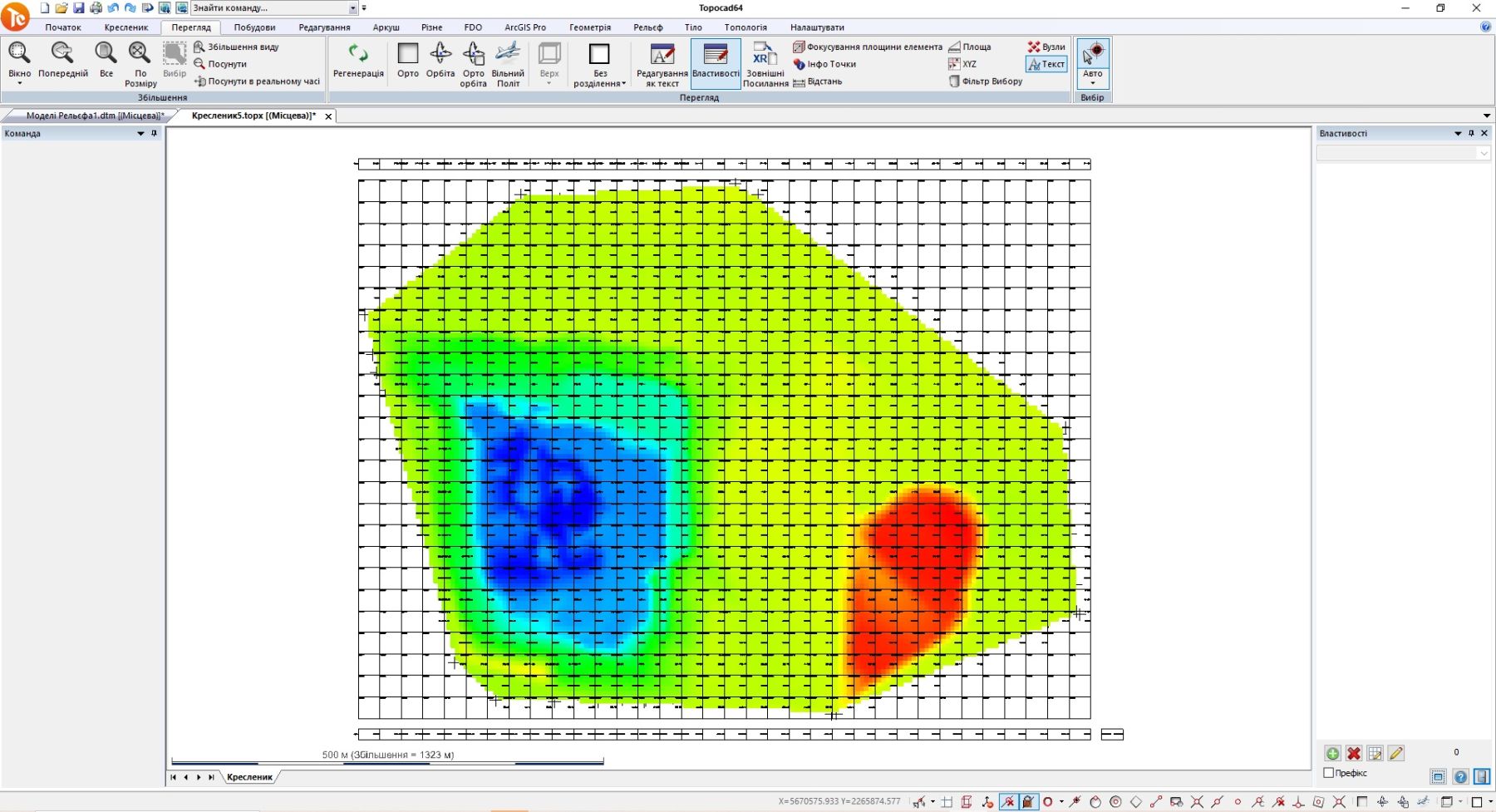

- Оформлення результату розрахунку у вигляді заливки, насипу і виїмки.
- Оформлення результату розрахунку у вигляді ізоліній рівних обсягів робіт.
- Функція автоматичного сполучення контуру проєктної поверхні з підосновою шляхом побудови відкосів.
- Підрахунок об'єму між двома моделями поверхні шляхом побудови вертикальних перетинів (тільки у складі пакету «Земляні роботи» або «Проєкт»).
Вихідні дані:

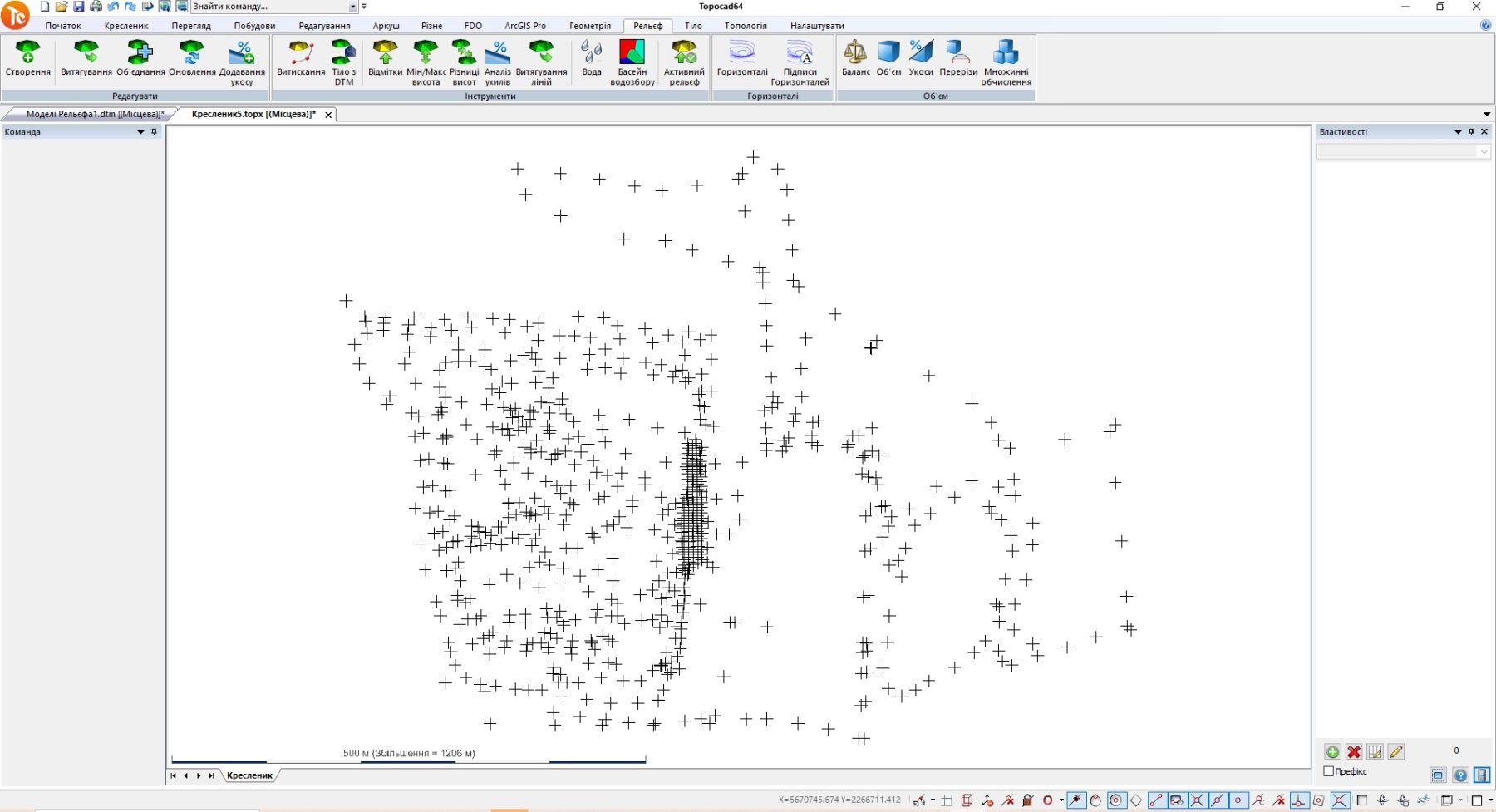

Модель поверхні Topocad DTM, створена в «БАЗОВОМУ» модулі. Елементи креслення Topocad TOP.
Формат зберігання даних:
Збереження креслення у власному форматі TOP. Збереження моделі поверхні у власному форматі DTM.
Результат:
Модель поверхні Topocad DTM. Креслення Topocad TOP. Звіти з можливістю конвертації в обмінні формати.
Особливості:
Модуль «Модель об'ємів» самостійно не поставляється. Для роботи модуля необхідна наявність модуля «БАЗОВИЙ». Входить в такі пакети як «Об'єми», «Земляні роботи» і «Проєкт». Функція розрахунку об'ємів шляхом побудови вертикальних перерізів доступна тільки при наявності модулів «БАЗОВИЙ» і «ЛІНІЙНІ ВИШУКУВАННЯ».
