Topocad пакет Проєкт

Модулі «Базовий», «Модель Об'ємів», «Лінійні Вишукування», «Поперечники».

Призначення:

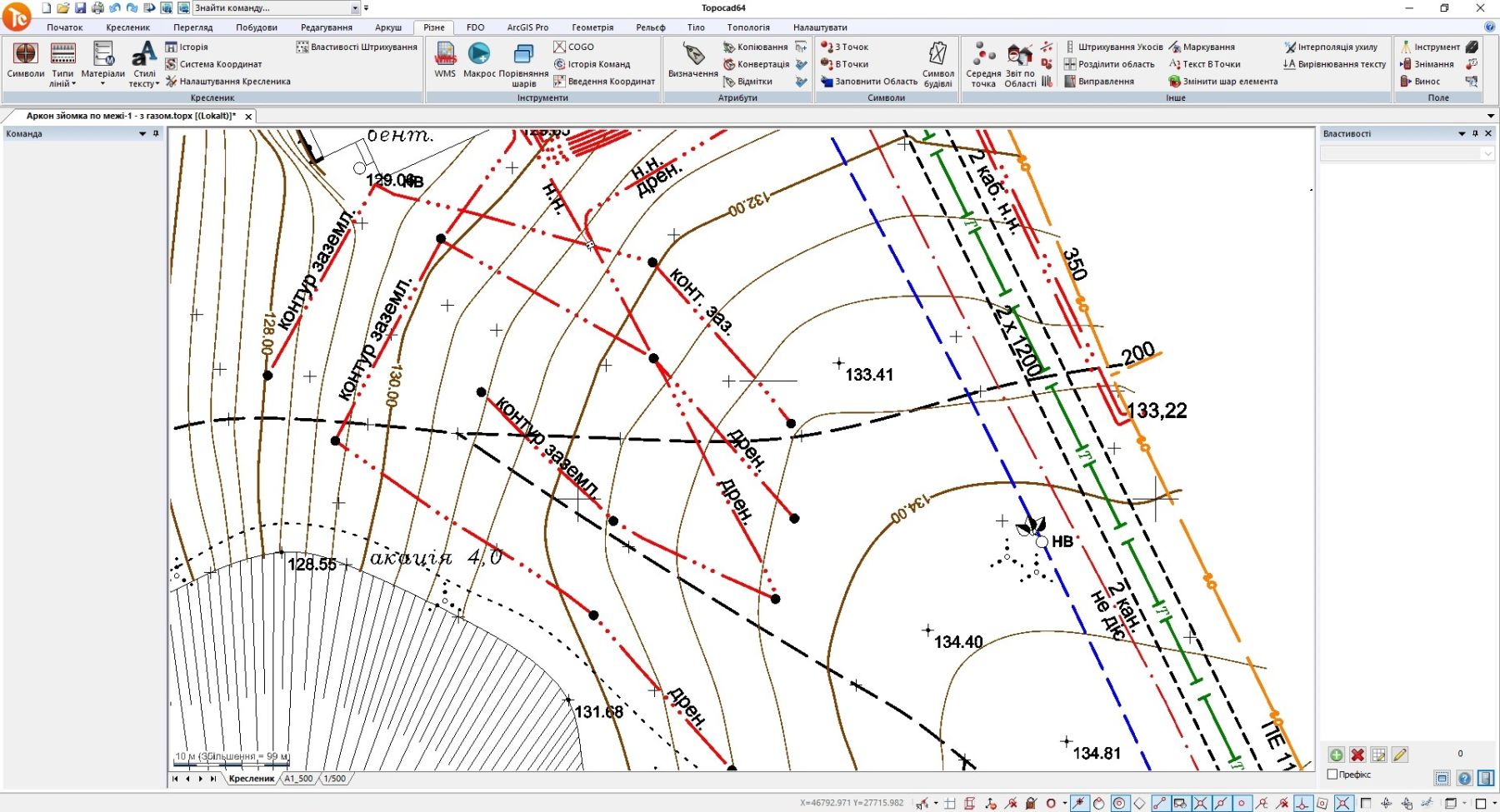

Обмін даними з електронними тахеометрами. Створення креслень і схем. Побудова моделі поверхні. Створення топографічного плану. Підрахунок площ. Контроль відхилення положення точок від проєкту. Підрахунок об’ємів між моделями поверхонь, між поверхнею і площиною. Автоматичне сполучення поверхонь.
Створення опису проходження осьової лінії протяжного об'єкта (автомобільні дороги, залізниці, трубопроводи, канали та ін.) Створення опису поздовжнього профілю протяжного об'єкта. Оформлення креслення профілю. Висновок розрізу моделі поверхні. Підготовка даних для винесення в натуру осьової лінії та зі зміщенням від осьової лінії.
Створення проєктної моделі поверхні коридору протяжного об'єкта.

Область застосування:
-  Всі види робіт, при яких необхідний обмін даними з електронним тахеометром. Геодезичний контроль будівництва. Площинні і лінійні вишукування. Збір та підготовка інформації для ГІС систем. Ведення чергових планів. Землевпорядкування. Виконавчі зйомки.
-  Підрахунок об’ємів земляних робіт при здійсненні геодезичного забезпечення будівництва.
-  Маркшейдерське забезпечення видобутку корисних копалин відкритих родовищ. Облік об’ємів на складах сировини та будівельних матеріалів.
-  Проєктування і геодезичний контроль будівництва автодоріг і будь-яких протяжних об'єктів.
-  Горизонтальне і вертикальне планування об'єктів промислового, цивільного і транспортного будівництва.

Основні функції:
-    Отримання даних з приладів SOKKIA, Leica, Trimble / Geodimeter, Nikon, в тому числі з використанням інтерфейсу RS-232.
-    Збереження даних у форматах приладів та їх передача (з метою винесення в натуру) з використанням протоколу RS-232.
-    Обробка зйомки, виконаної на відомій станції, розв’язання оберненої засічки.
-    Несуворе роздільне врівноваження одиночного теодолітного ходу, врівноваження одиночного нівелірного ходу.
-    Збереження і завантаження даних в текстовому форматі, у форматі DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), а також растрові підкладки у форматі BMP, JPEG, TIFF, креслення в форматі Topocad * .top.

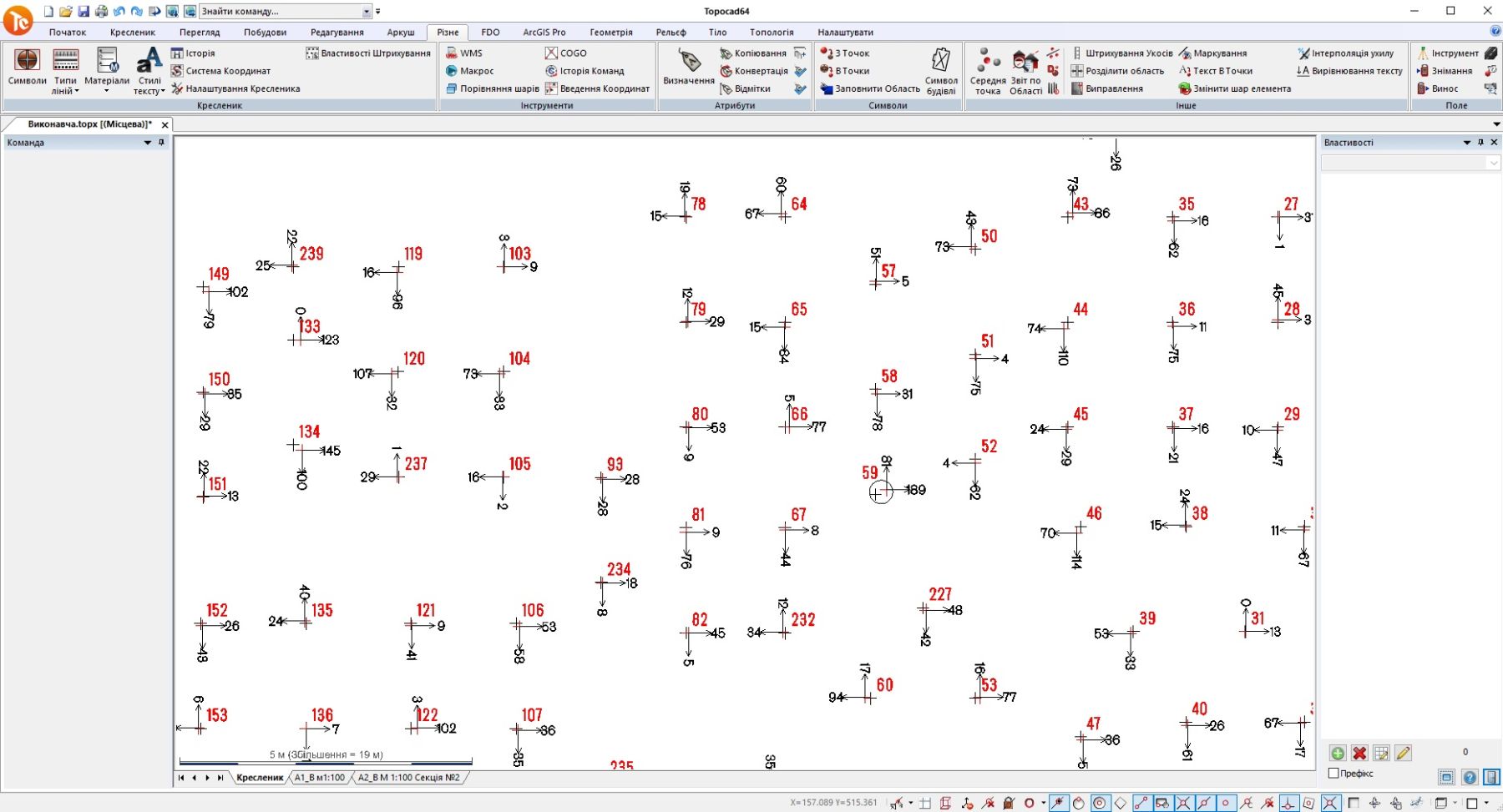

-    Обробка польового кодування точок з можливістю використання бібліотеки умовних знаків.
-    Робота в повноцінному режимі 3D.
-    Розподіл даних за шарами.
-    Побудова ліній (у тому числі сплайнів), кіл, кругових і перехідних кривих, точок, полігонів, символів, текстів. Апроксимація ліній відрізками.
-    Редагування побудованих елементів.
-    Використання функцій координатної геометрії.
-    Переміщення, обертання, масштабування, паралельне зміщення, дзеркальне відображення, ряд додаткових функцій редагування.
-    Промір відстаней, перевищень, кутів, ухилів.
-    Побудова розмірних ліній.
-    Перегляд таблиці координат точок «Правити як текст».
-    Доступна панель фільтрів вибору.
-    Обчислення площі.

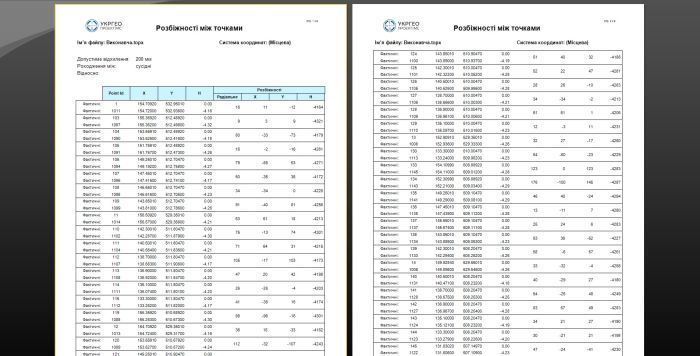

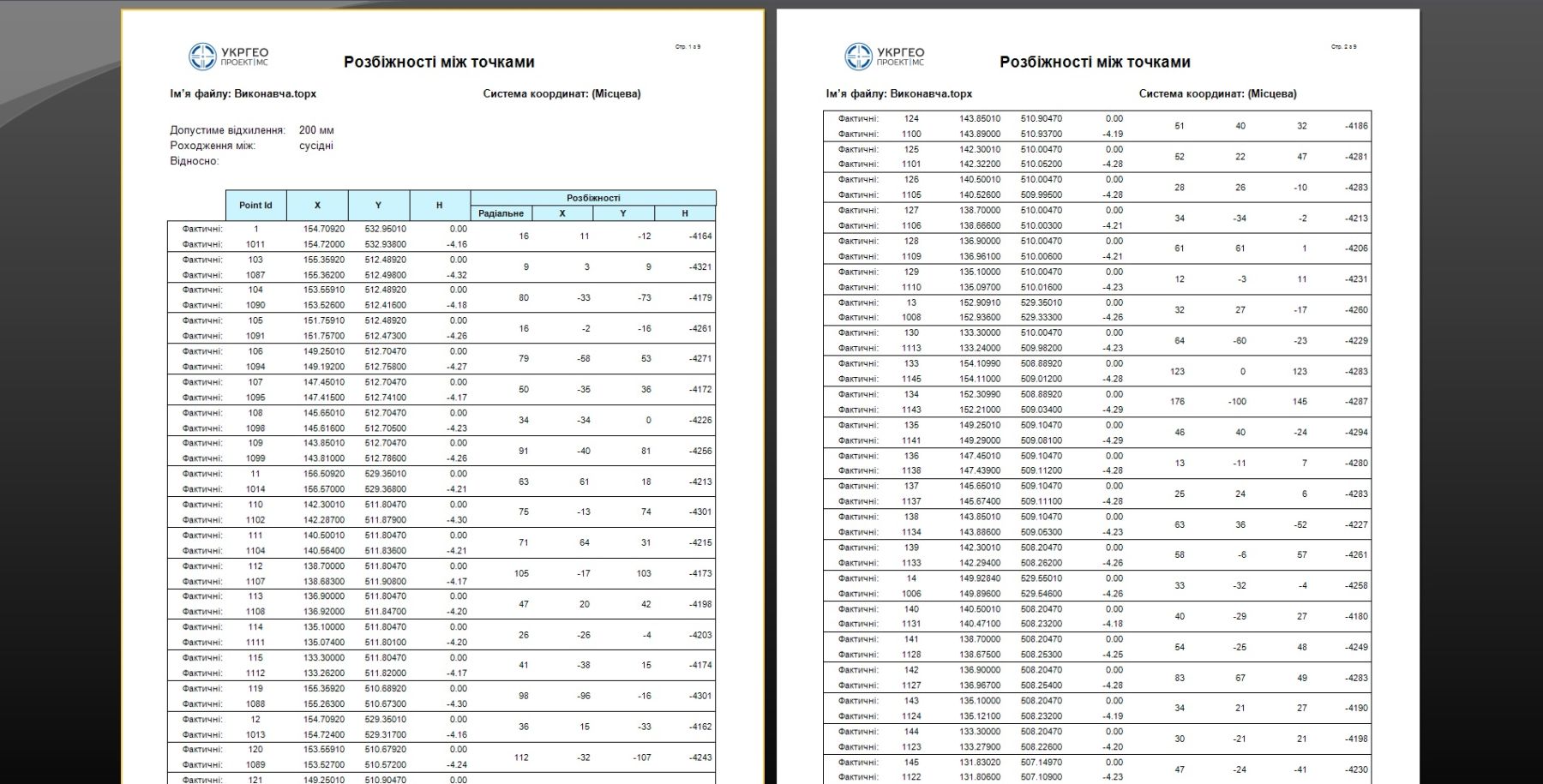

-    Розрахунок відхилення положення точок від проєктного значення.
-    Розрахунок середнього із серії вимірювань.
-    Робота з атрибутивною (семантичною) інформацією, пошук елементів креслення за значенням атрибутів, задання стилів оформлення.
-    Використання користувальницької системи координат (КСК).
-    Налаштування панелей інструментів, задання параметрів побудови умовних знаків (прив'язка до шарів, стилів, атрибутів).

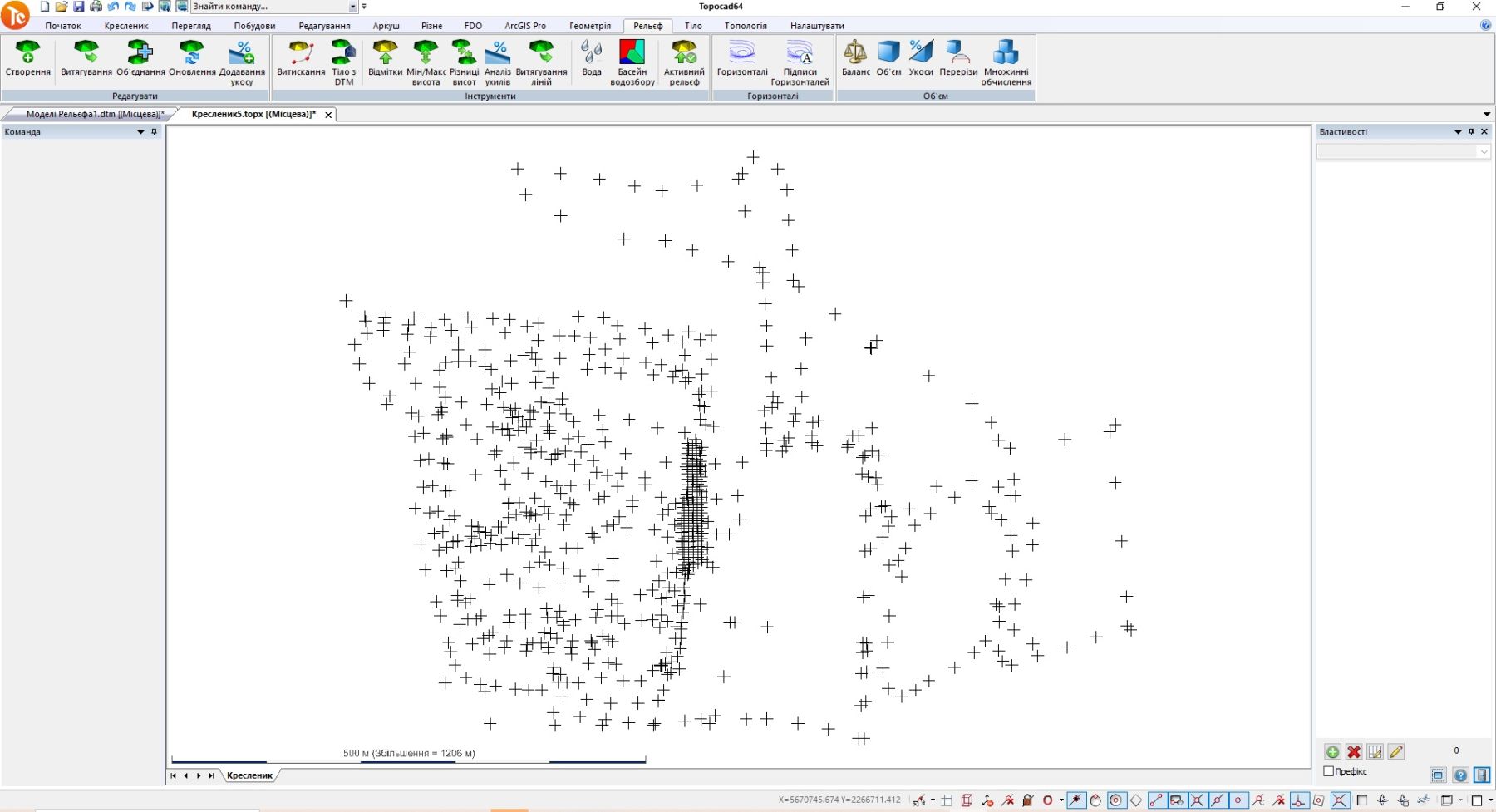

-    Побудова та редагування моделі поверхні (TIN). Оновлення, вирізка, об'єднання моделей.

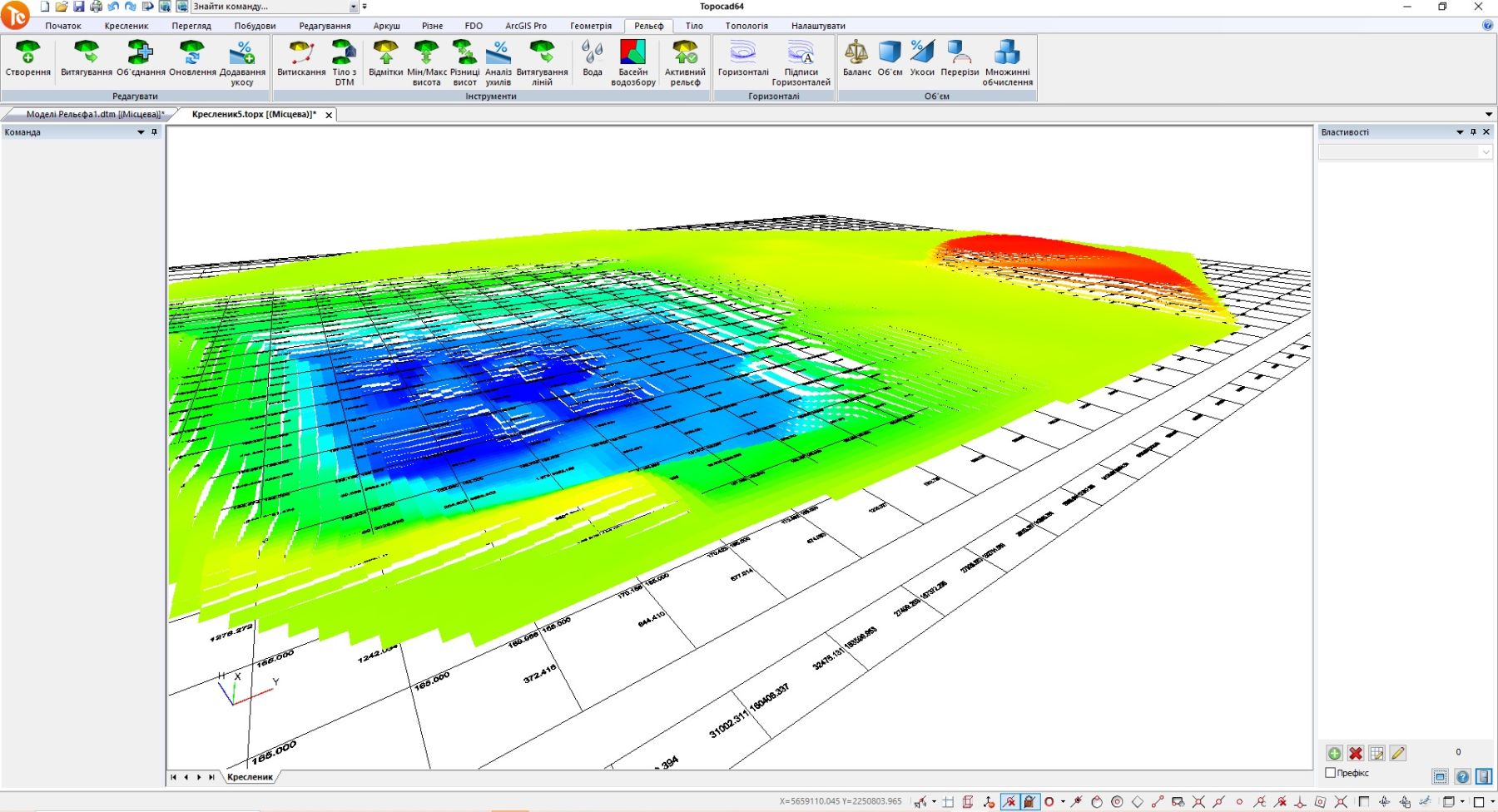

-    3D візуалізація та редагування моделі поверхні.
-    Завантаження і збереження моделі поверхні у формати DXF / DWG, LandXML.
-    Інтерполяція висотних відміток елементів креслення з моделі поверхні.

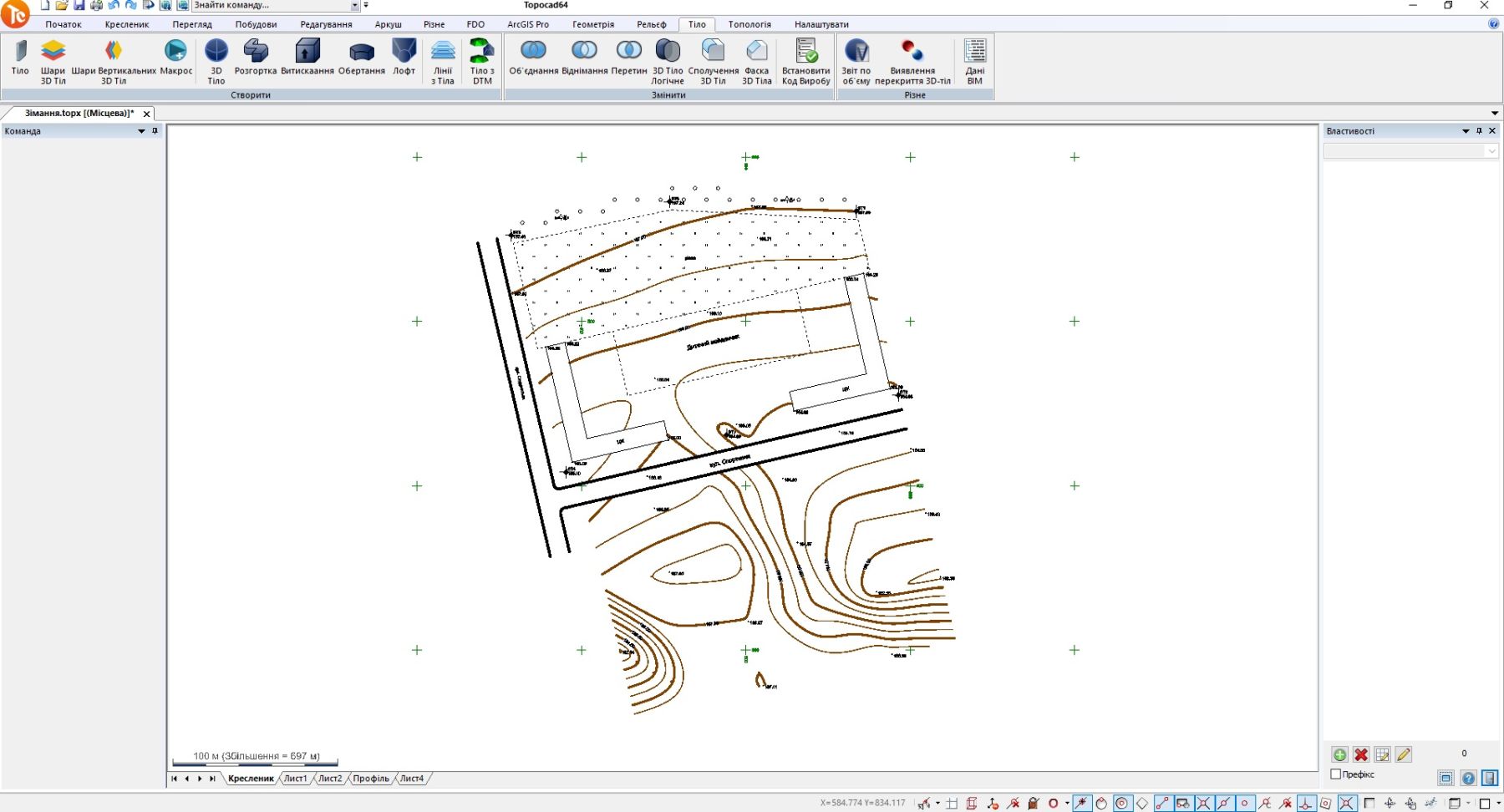

-    Автоматизована інтерполяція і побудова горизонталей будь-якої висоти перерізу рельєфу і стилю, їх згладжування. Підписи горизонталей.
-    Штрихування відкосів.

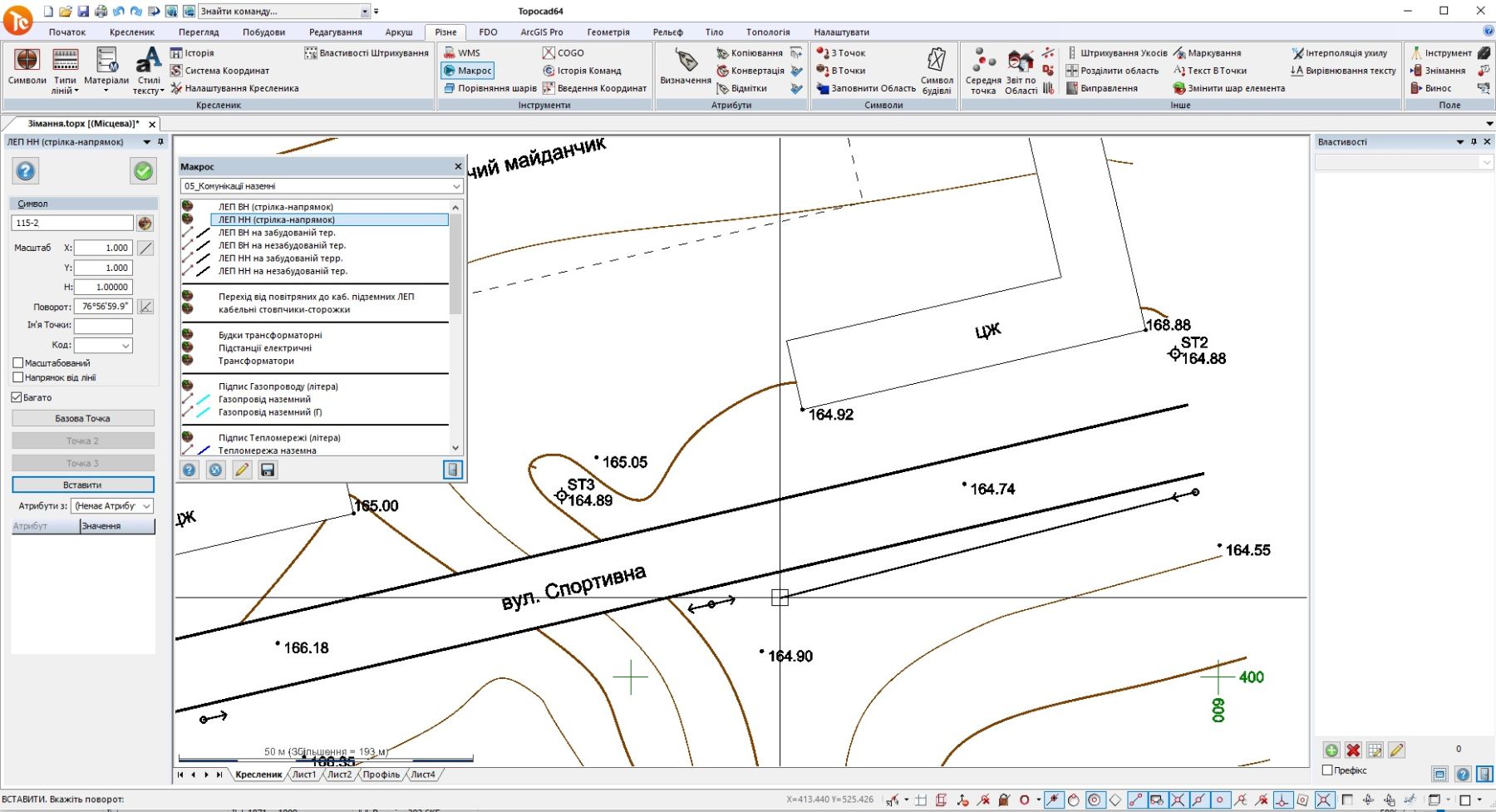

-    Створення та редагування бібліотек умовних позначень, у тому числі символів (блоків).
-    Створення та редагування шаблонів звітів.
-    Перетворення координат на площині (за формулами афінного перетворення і перетворення Гельмерта), визначення параметрів перетворення по поєднаним пунктам.
-    Перетворення координат із зони в зону проєкції Гаусса-Крюгера за відомими параметрами. Перерахунок плоских прямокутних координат проєкції Гаусса-Крюгера, Ламберта, стереографічної проєкції в геодезичні координати (B - широта, L - довгота) і навпаки по відомим параметрам. Перерахунок геодезичних координат в геоцентричні за відомими параметрами. Перерахунок геоцентричних координат за формулами Бурша-Вольф (7 параметрів), Молоденський-Бадекас (10 параметрів).
-    Підключення «фонових» креслень.

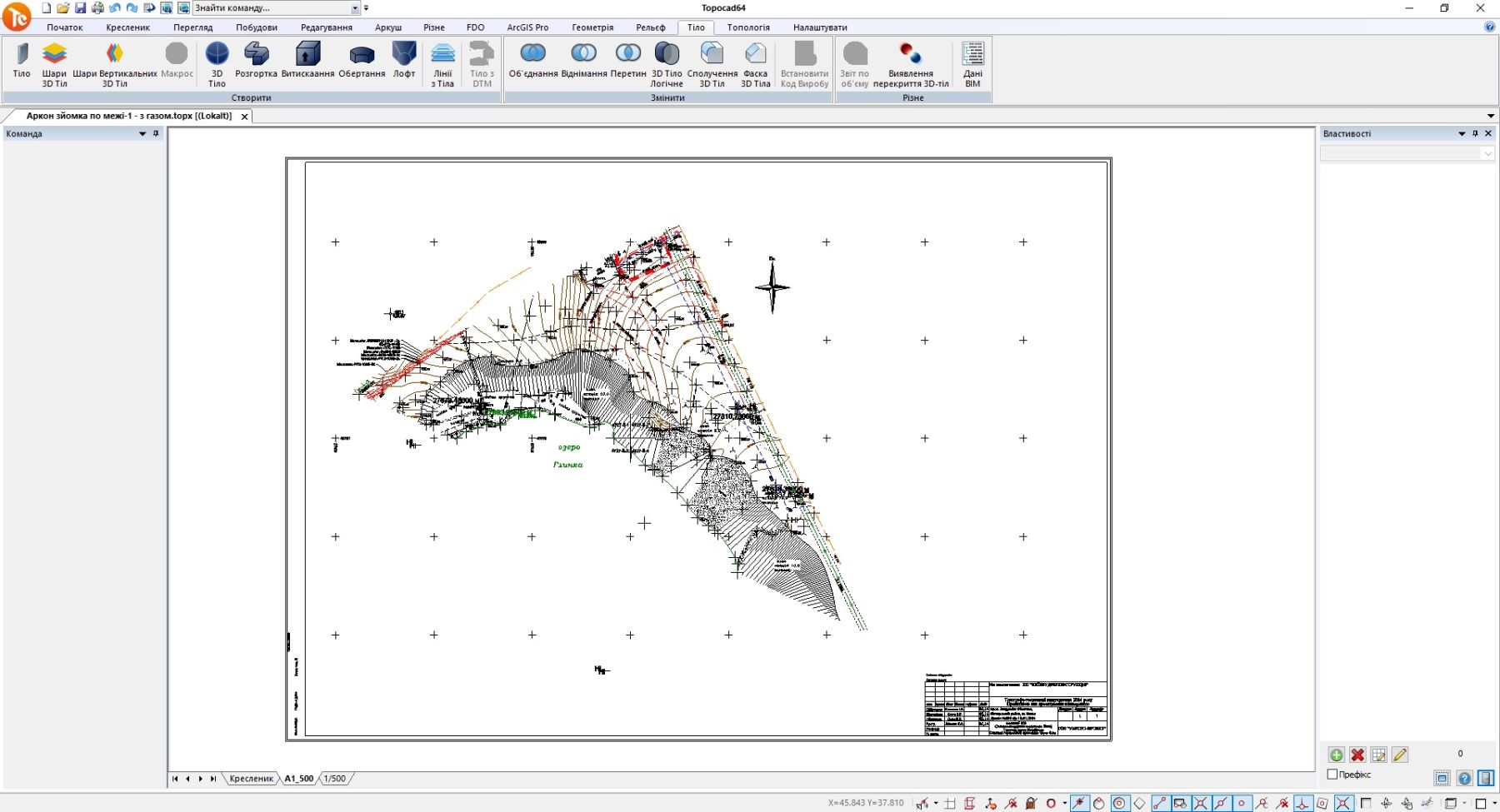

-    Підготовка, оформлення та друк креслень. Автоматизоване створення легенди.
-    Підготовка шаблонів креслень.

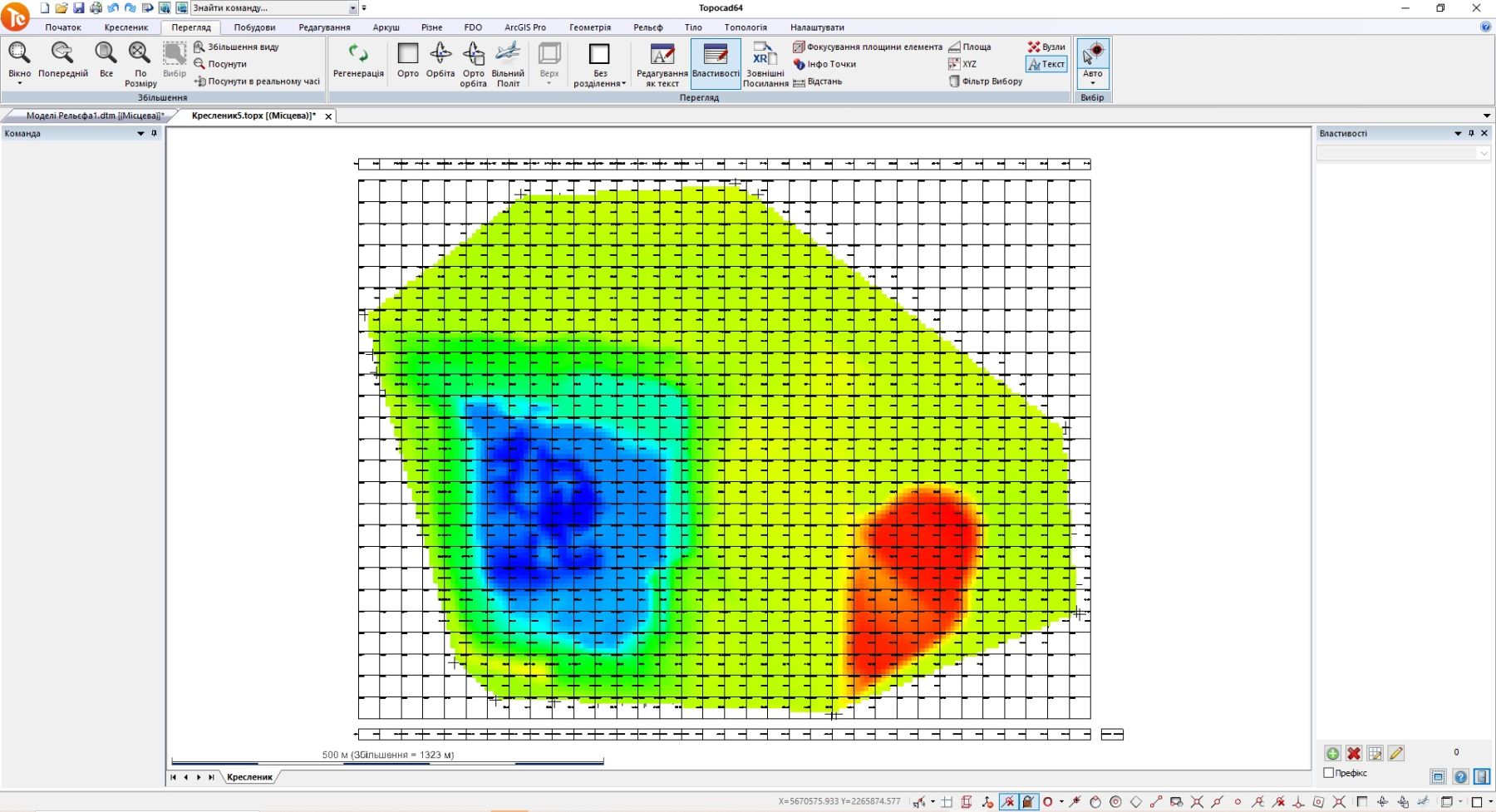

-    Підрахунок об'єму між двома моделями поверхонь шляхом побудови вертикальних призм.
-    Підрахунок об'єму між моделлю поверхні і площиною шляхом побудови вертикальних призм.
-    Виведення звіту за виконаними розрахунками.
-    Оформлення результату розрахунку у вигляді заливки, насипу і виїмки.
-    Оформлення результату розрахунку у вигляді ізоліній рівних об'ємів робіт.
-    Функція автоматичного сполучення контуру проєктної поверхні з підосновою шляхом побудови відкосів.
-    Заповнення табличного опису плану траси.
-    Заповнення табличного опису профілю траси.
-    Створення табличного опису плану і профілю траси за лініями креслення.
-    Інтерактивне створення опису плану траси в кресленні за допомогою «редактора трас».
-    Інтерактивне створення опису профілю траси у формі профілю.
-    Автоматизована перевірка табличних описів.
-    Прямий і зворотний перерахунок прямокутних координат в пікетаж, зсув, перевищення відносно плану і профілю траси.
-    Підготовка даних для винесення в натуру осьової лінії траси, а також зі зміщенням від осьової (задається зсув і перевищення).

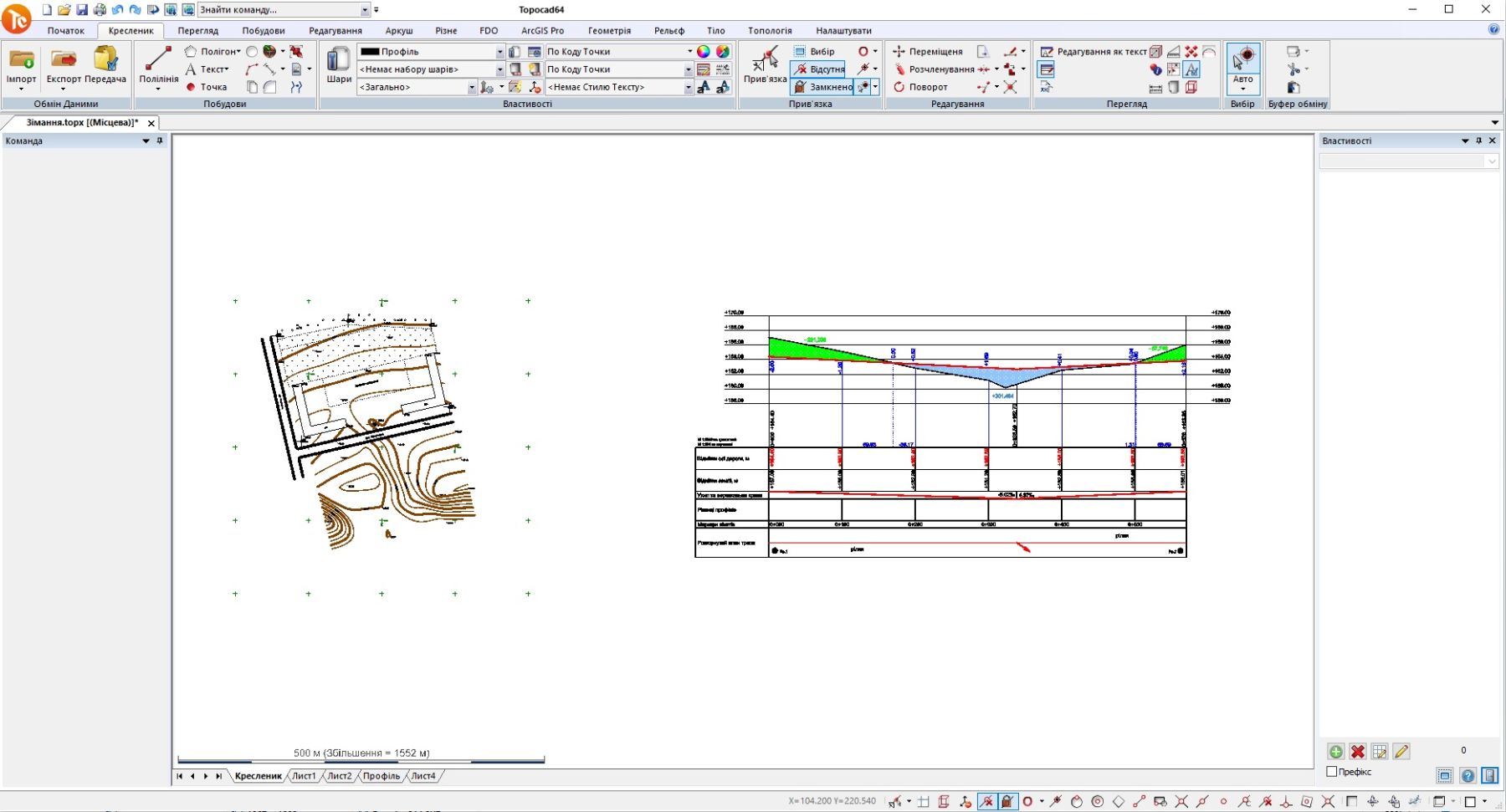

-    Оформлення форми і сіток профілю.
-    Порівняння профілів трас і розрізів моделей поверхні між собою.
-    Завантаження і збереження опису плану і профілю траси у формати LandXML, DRD, Geosecma, SBG, Novapoint, ALC, текстовий.
-    Ряд спеціалізованих залізничних функцій.

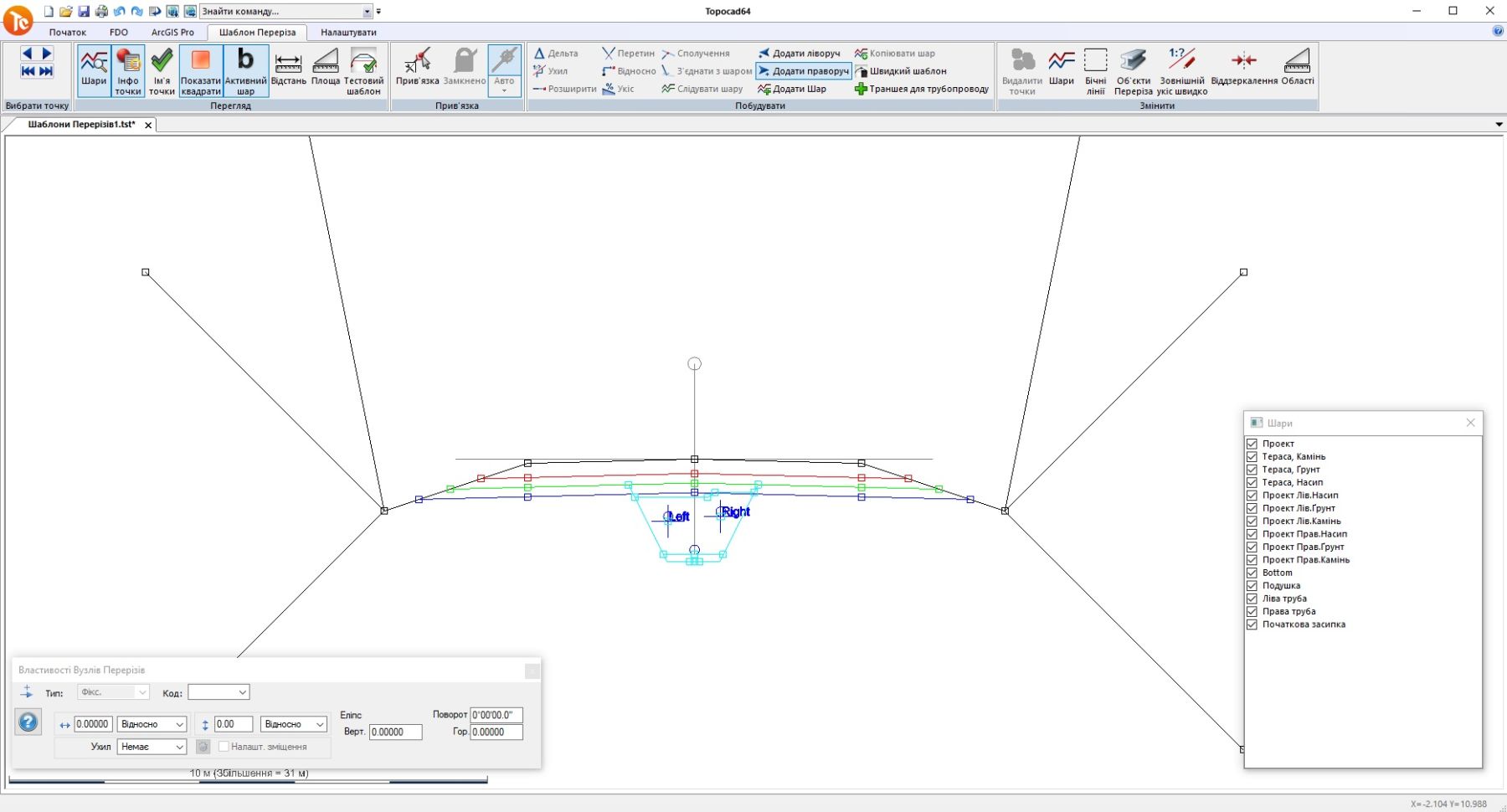

-    Створення шаблонів поперечного перерізу лінійного об'єкта.
-    Побудова проєктної 3D моделі з використанням плану траси, профілю траси, шаблона поперечного перерізу траси, моделі підоснови, описи поперечних ухилів.
-    Використання додаткових («бічних») ліній креслення для управління процесом побудови проєктної моделі.
-    Представлення проєктної моделі у вигляді набору поперечних перерізів, пов'язаних з моделлю підоснови.
-    Представлення проєктної моделі у формі моделі поверхні TIN.
-    Побудова проєктної моделі у вигляді просторових поліліній у файлі креслення плану.
-    Формування файлу даних проєкту для передачі в різні електронні прилади та системи автоматизованого управління будівельною технікою.
-    Виведення звітів за результатами розрахунків з можливістю редагування шаблонів.

Вихідні дані:
Дані у форматах приладів SOKKIA, Leica, Trimble / Geodimeter, NIKON, формат LandXML, текстові файли, файли в форматі DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), а також растрові підкладки у форматі BMP, JPEG, TIFF, креслення в форматі Topocad *.top. Дані плану і профілю траси в форматах LandXML, DRD, Geosecma, SBG, Novapoint, ALC.

Формат зберігання даних:
Збереження даних результатів вимірювань у власному форматі SUR, графічних даних у власному форматі TOP, модель поверхні у власному форматі TOP та / або DTM.

Результат:
Файли формату DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), креслення в форматі Topocad *.Top, текстові файли, файли форматів приладів SOKKIA, Leica, Trimble / Geodimeter, Nikon. Дані плану і профілю траси в форматах LandXML, DRD, Geosecma, SBG, Novapoint, ALC. Звіти з можливістю конвертації в обмінні формати.

Особливості:
Пакет модулів «Проєкт» включає модулі: «Базовий», «Модель об'ємів», «Лінійні вишукування» та «Поперечники». Також активний модуль 26 "BIM" та модуль 27 "Топологія".
