Topocad пакет Проєкт Плюс

Модулі «Базовий», «Модель Об'ємів», «Лінійні Вишукування», «Поперечники», «Хмари Точок».

Призначення:
Обмін даними з електронними тахеометрами. Створення креслень і схем. Побудова моделі поверхні. Створення топографічного плану. Підрахунок площ. Контроль відхилення положення точок від проєкту. Підрахунок обсягів між моделями поверхонь, між поверхнею і площиною. Автоматичне сполучення поверхонь.

Створення опису проходження осьової лінії протяжного об'єкта (автомобільні дороги, залізниці, трубопроводи, канали та ін.). Створення опису поздовжнього профілю протяжного об'єкта. Оформлення креслення профілю. Висновок розрізу моделі поверхні. Підготовка даних для винесення в натуру осьової лінії і зі зміщенням від осьової лінії.

Створення проєктної моделі поверхні коридору протяжного об'єкта, в тому числі тунелю.

Підтримка функцій обробки величезних масивів просторових координат (хмар) точок, що отримуються в результаті виконання наземного і / або повітряного лазерного сканування.

Галузь застосування:
-  Всі види робіт, при яких необхідний обмін даними з електронним тахеометром. Геодезичний контроль будівництва. Майданні і смугові вишукування. Збір і підготовка інформації для ГІС систем. Ведення чергових планів. Землевпорядкування. Виконавчі зйомки.
-  Підрахунок обсягів земляних робіт при здійсненні геодезичного забезпечення будівництва.
-  Маркшейдерська забезпечення видобутку корисних копалин відкритих родовищ. Облік обсягів на складах сировини і будівельних матеріалів.
-  Проєктування і геодезичний контроль будівництва автодоріг, тунелів і будь-яких протяжних об'єктів.
-  Горизонтальна і вертикальна планування об'єктів промислового, цивільного і транспортного будівництва.

Основні функції:

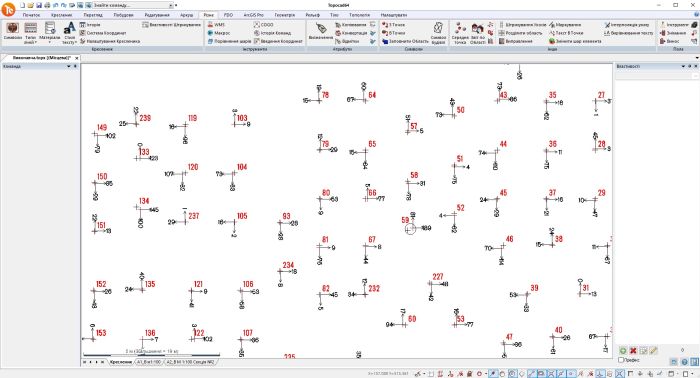

-  Прийом даних з приладів SOKKIA, Leica, Trimble / Geodimeter, Nikon, в тому числі з використанням інтерфейсу RS-232.
-  Збереження даних в форматах приладів та їх передача (з метою винесення в натуру) з використанням протоколу RS-232
-  Обробка зйомки, виконаної на відомій станції, рішення зворотної зарубки.
-  Схожі роздільне зрівнювання одиночного теодолітного ходу, врівноваження одиночного нівелірних ходу.
-  Збереження і завантаження даних в текстовому форматі, в форматі DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), а також растрові підкладки у форматі BMP, JPEG, TIFF, креслення в форматі Topocad * .top.
-  Обробка польового кодування точок з можливістю використання бібліотеки умовних знаків.
-  Робота в повноцінному режимі 3D.
-  Розподіл даних по шарах.
-  Побудова ліній (в тому числі сплайн), кіл, кругових і перехідних кривих, точок, полігонів, символів, текстів. Апроксимація ліній відрізками.
-  Редагування побудованих елементів.
-  Використання функцій координатної геометрії.
-  Переміщення, обертання, масштабування, паралельне зміщення, дзеркальне відображення, ряд додаткових функцій редагування.
-  Промір відстаней, перевищень, кутів, ухилів.
-  Побудова розмірних ліній.
-  Перегляд таблиці координат точок «Правити як текст».
-  Доступна панель фільтрів вибору.
-  Обчислення площі.

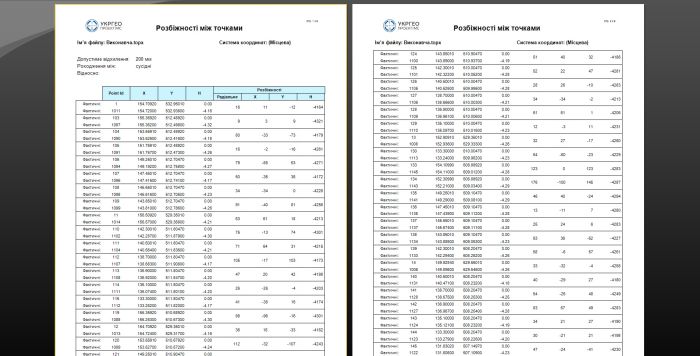

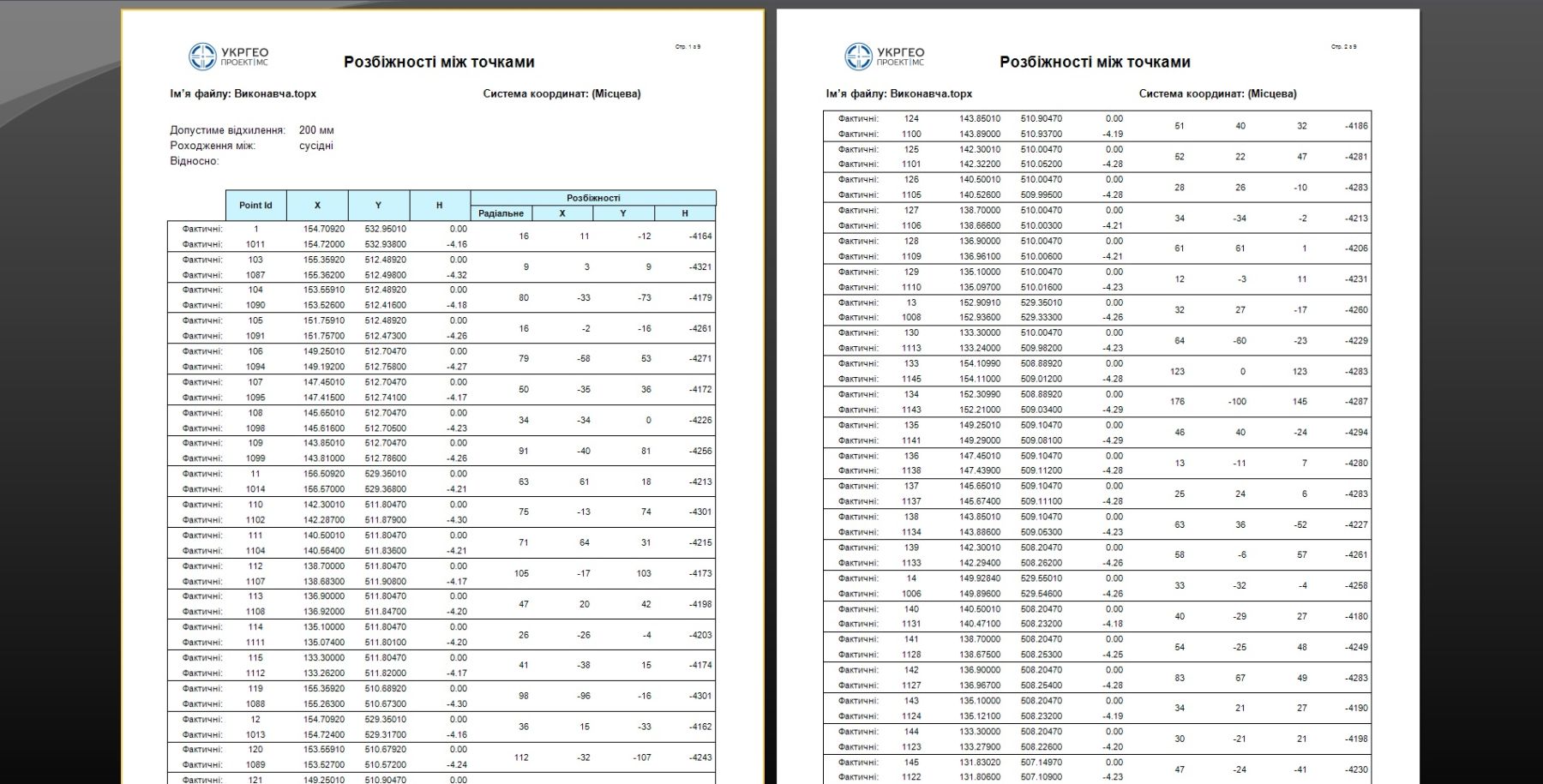

-  Розрахунок відхилення положення точок від проєктного значення.
-  Розрахунок середнього із серії вимірювань.
-  Робота з атрибутивною (семантичною) інформацією, пошук елементів креслення за значенням атрибутів, завдання стилів оформлення.
-  Використання користувальницької системи координат (КСК).
-  Налаштування профілів панелей інструментів, завдання параметрів побудови умовних знаків (прив'язка до шарів, стилів, атрибутів).

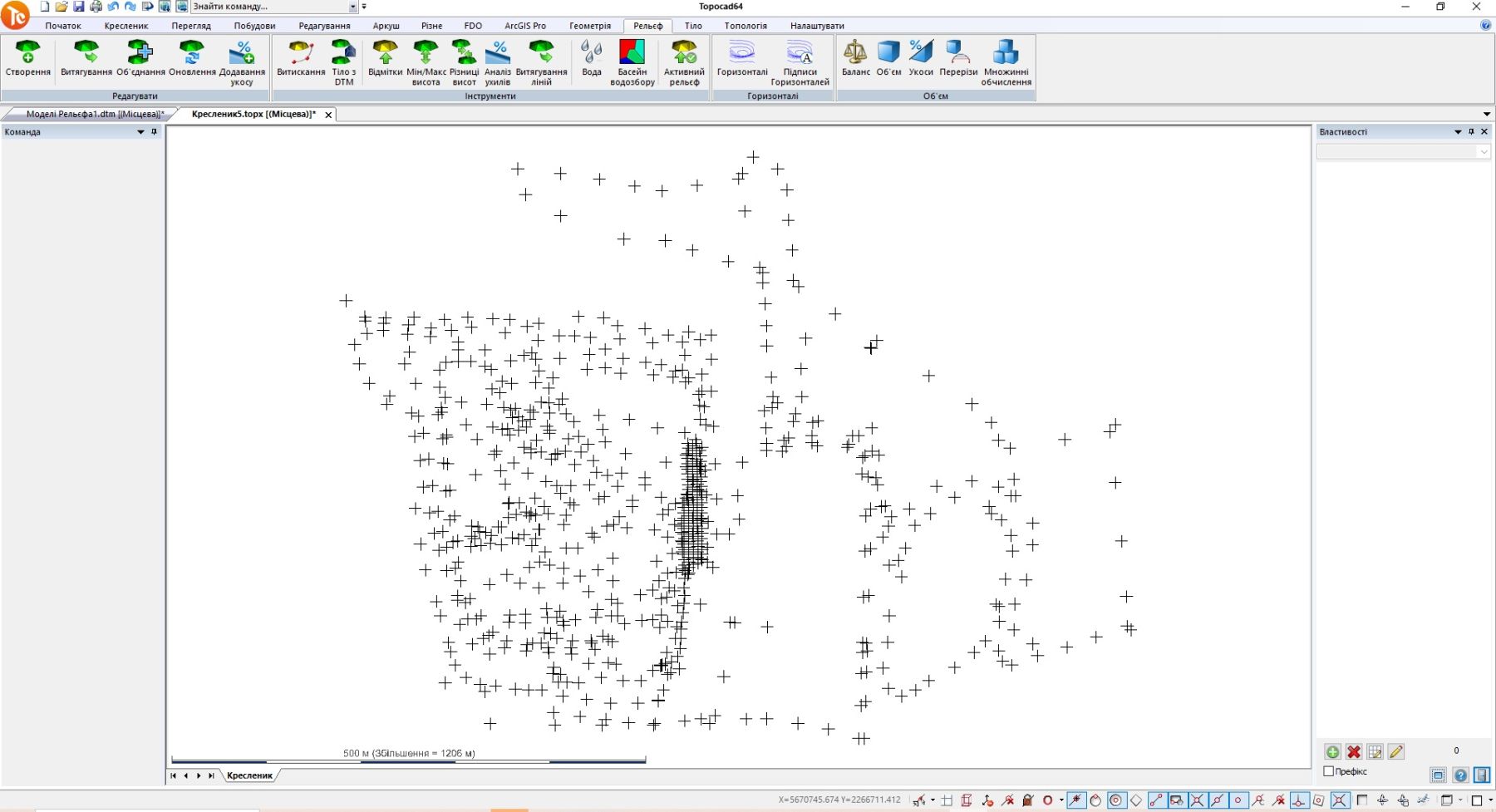

-  Побудова і редагування моделі поверхні (TIN). Оновлення, вирізка, об'єднання моделей.

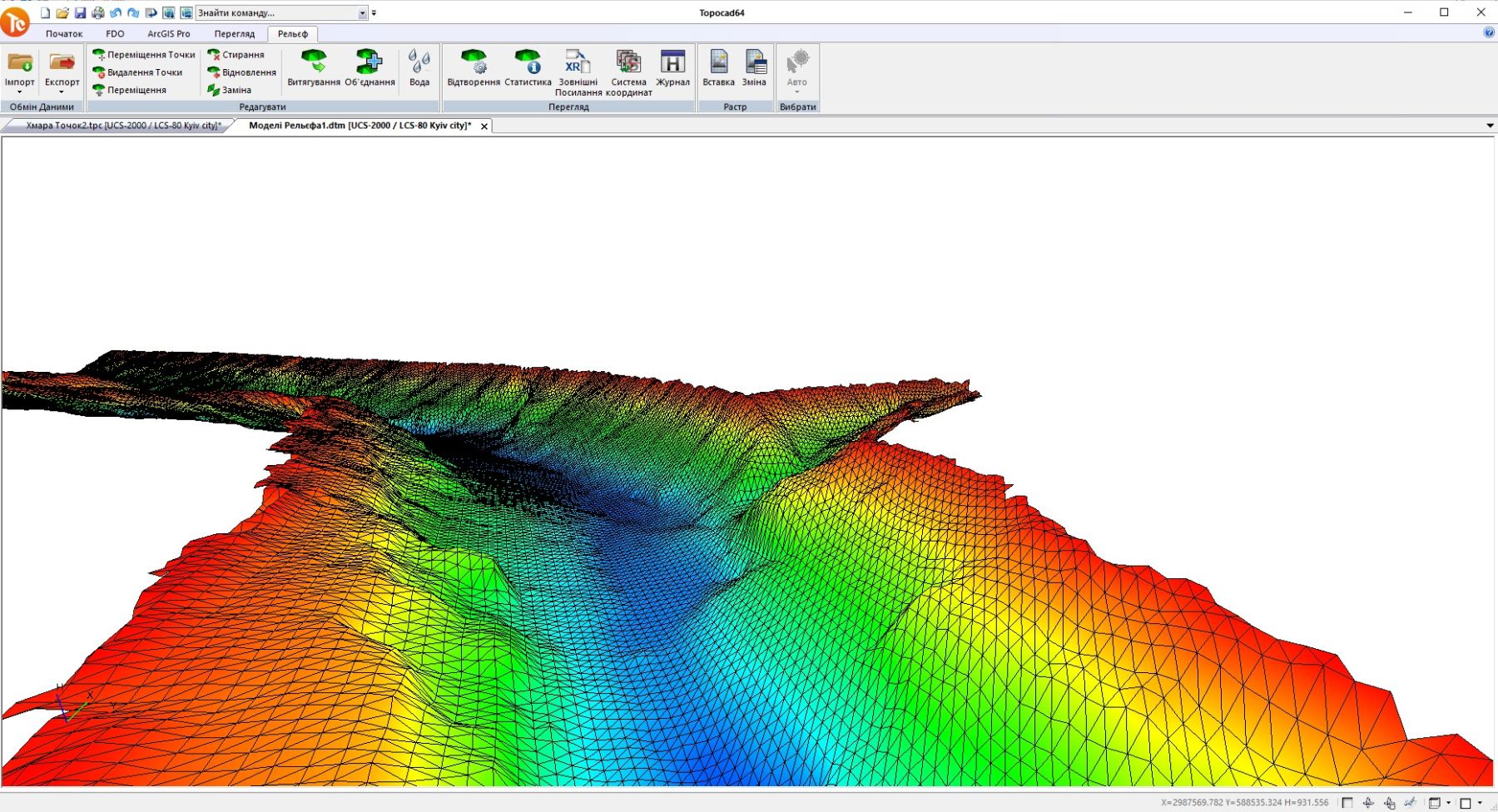

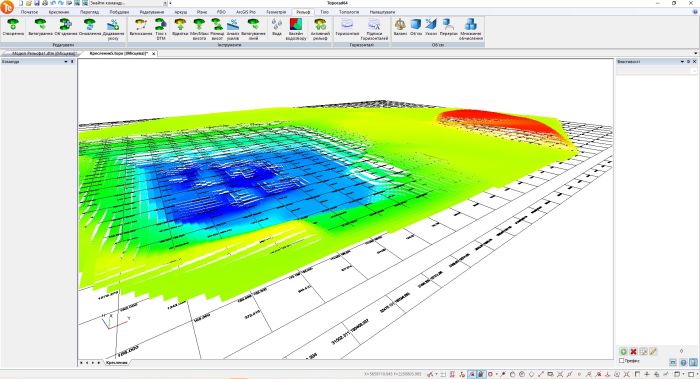

-  3D візуалізація та редагування моделі поверхні.
-  Завантаження і збереження моделі поверхні у формати DXF / DWG, LandXML.
-  Інтерполяція висотних відміток елементів креслення з моделі поверхні.

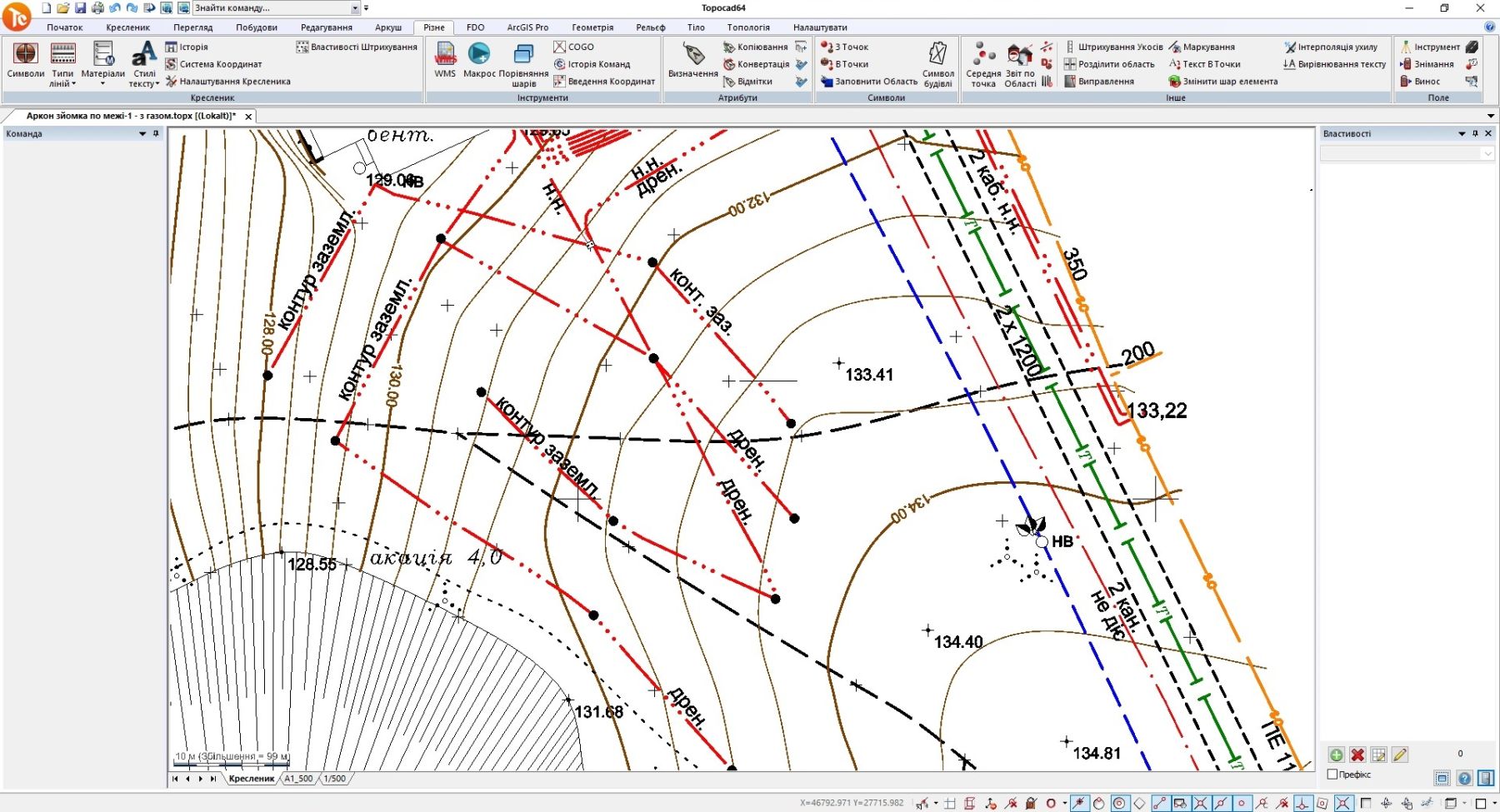

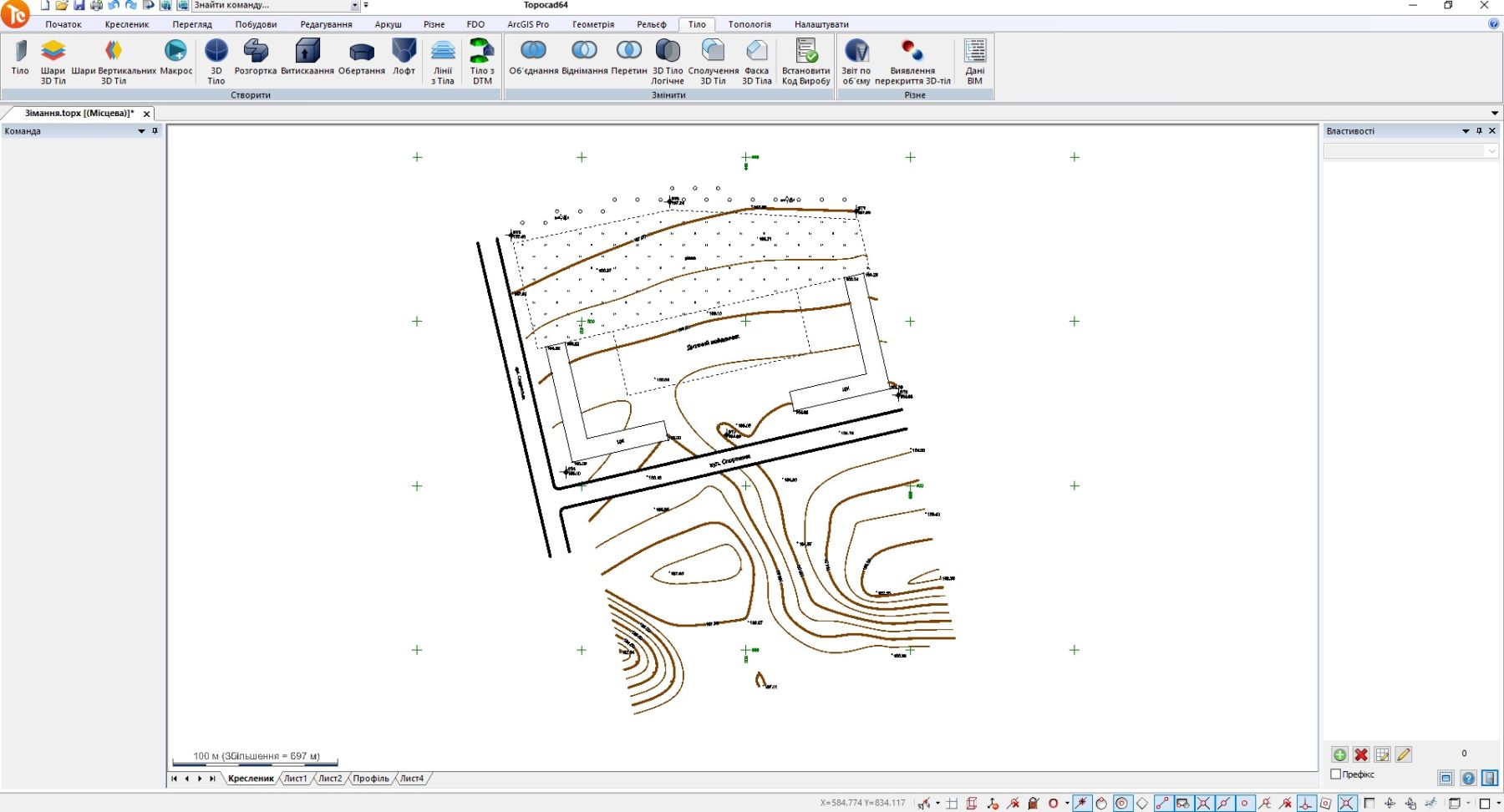

-  Автоматизована інтерполяція і побудова горизонталей будь-якої висоти перерізу рельєфу і стилю, їх згладжування. Підписи горизонталей.
-  Штрихування відкосів.

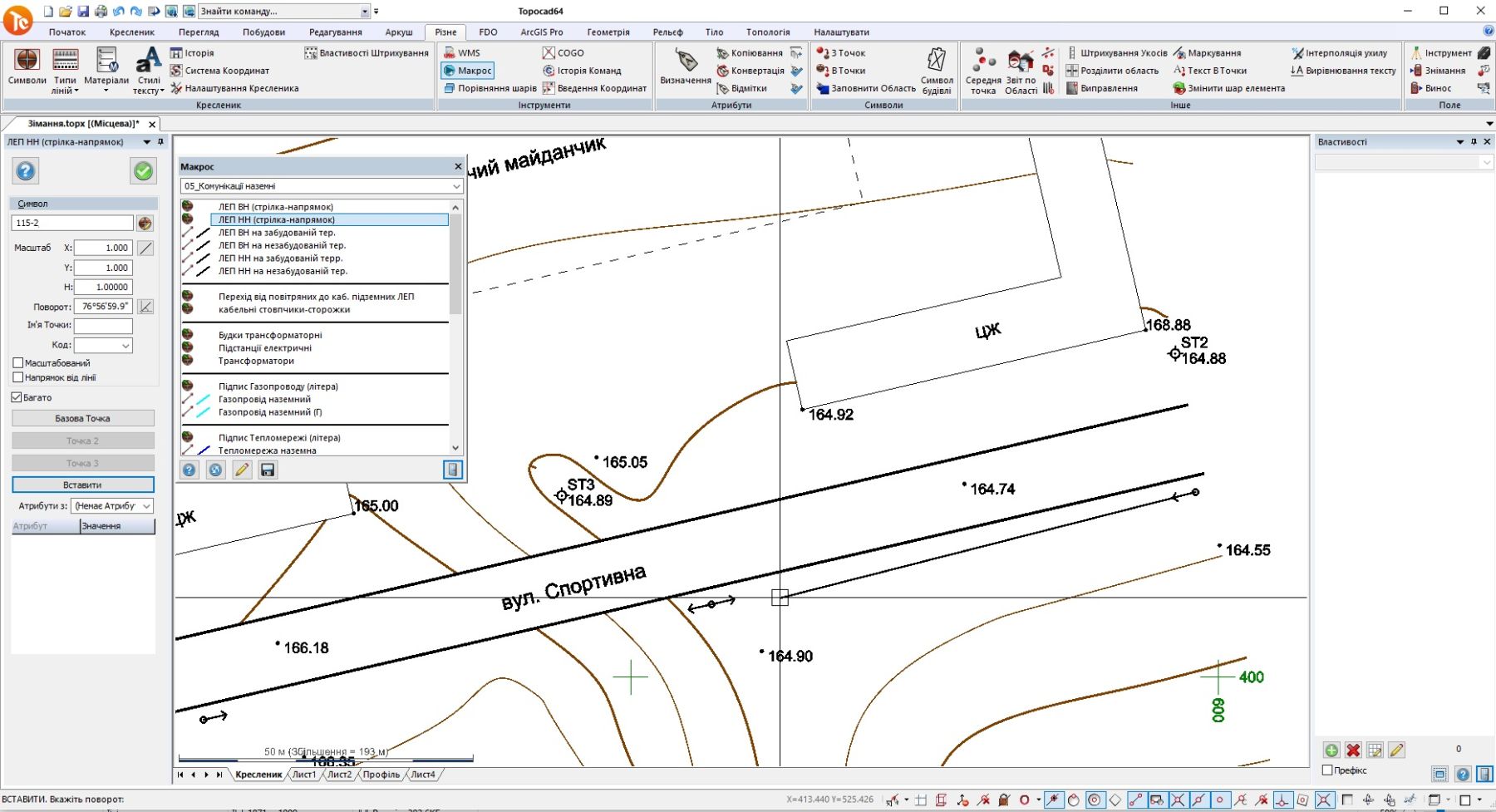

-  Створення та редагування бібліотек умовних позначень, у тому числі символів (блоків).
-  Створення та редагування шаблонів звітів.
-  Перетворення координат на площині (за формулами афінного перетворення і перетворення Хельмерта), визначення параметрів перетворення по поєднаним пунктам.
-  Перетворення координат із зони в зону проєкції Гаусса-Крюгера за відомими параметрами. Перерахунок плоских прямокутних координат проєкції Гаусса-Крюгера, Ламберта, стереографічної в ​​геодезичні координати (B - широта, L - довгота) і назад по відомим параметрам. Перерахунок геодезичних координат в геоцентричні по відомим параметрам. Перерахунок геоцентричних координат за формулами Бурша-Вольф (7 параметрів), Молоденський-Бадекас (10 параметрів).
-  Підключення «фонових» креслень.

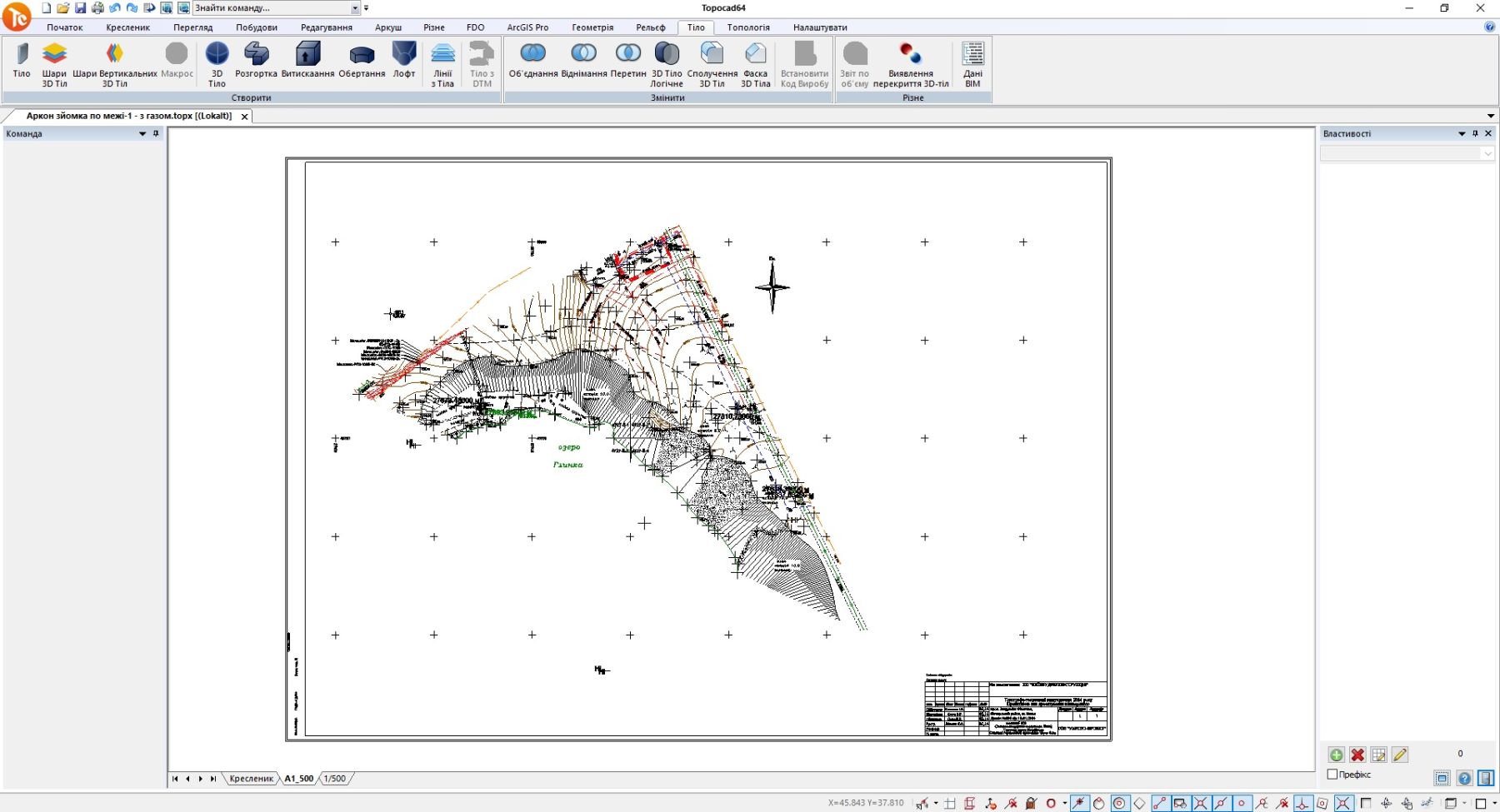

-  Підготовка, оформлення та друк креслень. Автоматизоване створення легенди.
-  Підготовка шаблонів креслень.

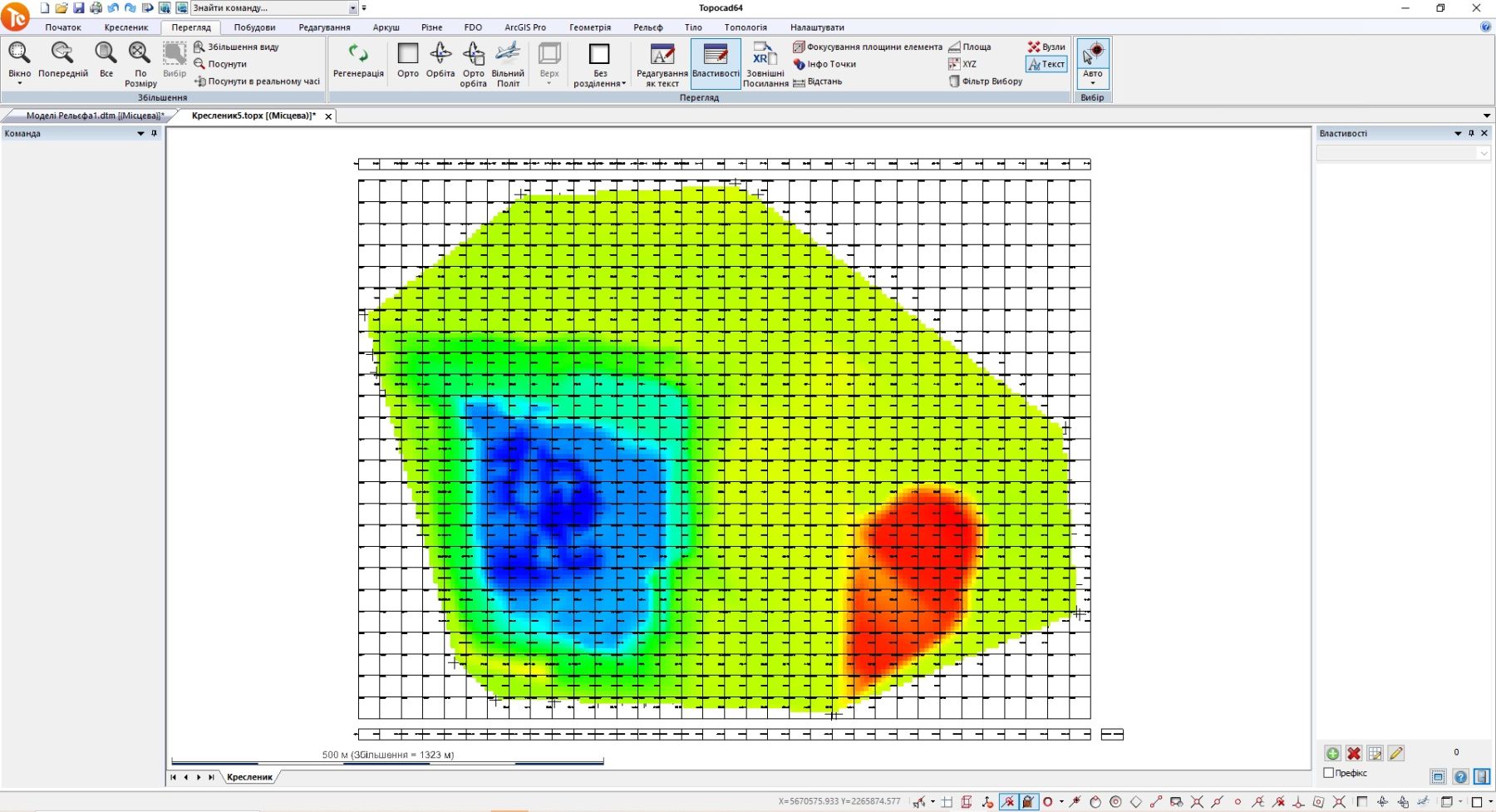

-  Підрахунок обсягу між двома моделями поверхонь шляхом побудови вертикальних призм.
-  Підрахунок обсягу між моделлю поверхні і площиною шляхом побудови вертикальних призм.
-  Підрахунок обсягу між двома моделями поверхні шляхом побудови вертикальних перетинів.
-  Виведення звіту за виконаними розрахунками.
-  Оформлення результату розрахунку у вигляді заливки, насипу і виїмки.
-  Оформлення результату розрахунку у вигляді ізоліній рівних обсягів робіт.
-  Функція автоматичного сполучення контуру проєктної поверхні з підосновою шляхом побудови укосів.
-  Заповнення табличного опису плану траси.
-  Заповнення табличного опису профілю траси.
-  Створення табличного опису плану і профілю траси по лініях креслення.
-  Інтерактивне створення опису плану траси в кресленні за допомогою «редактора трас».

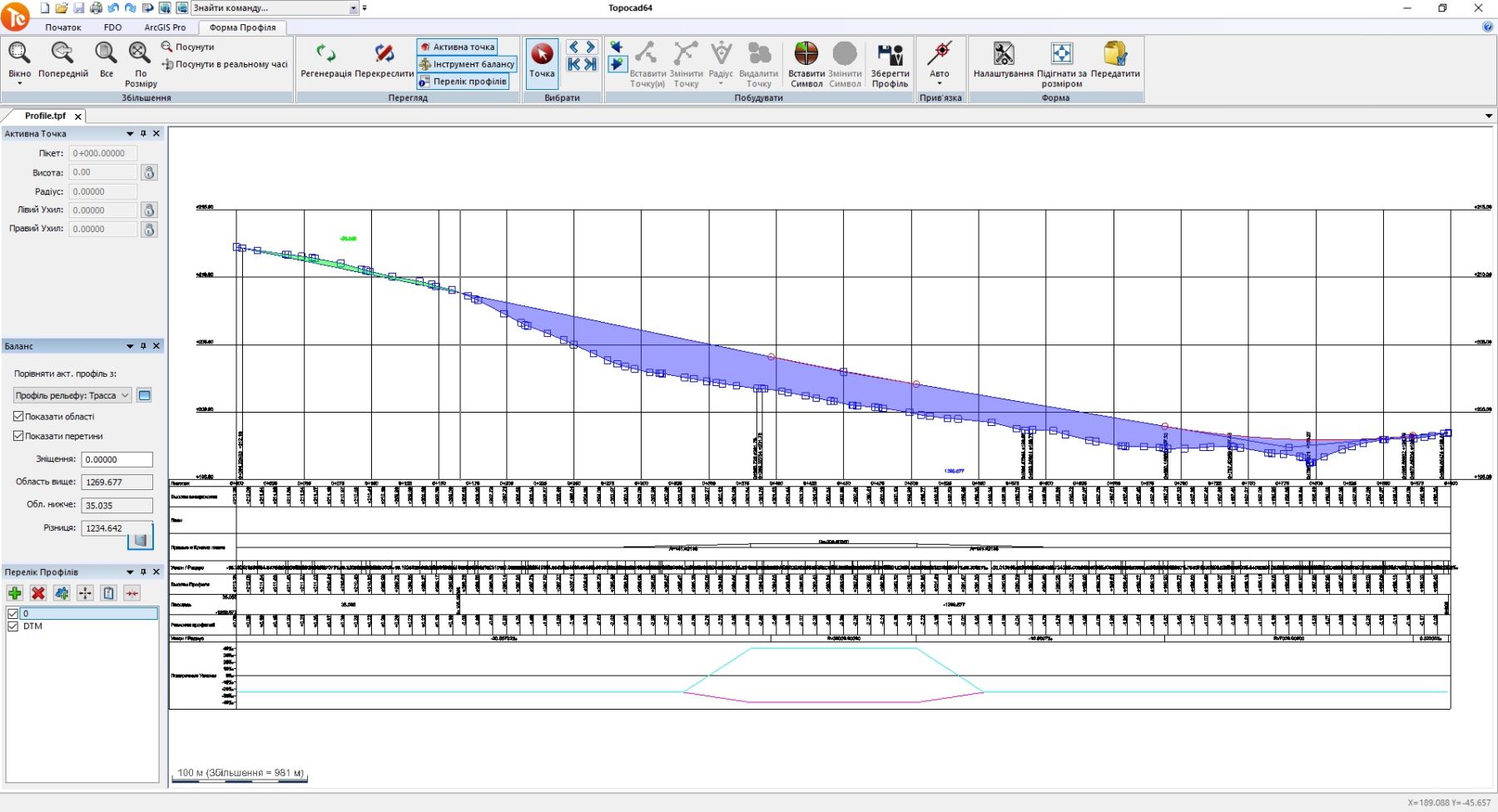

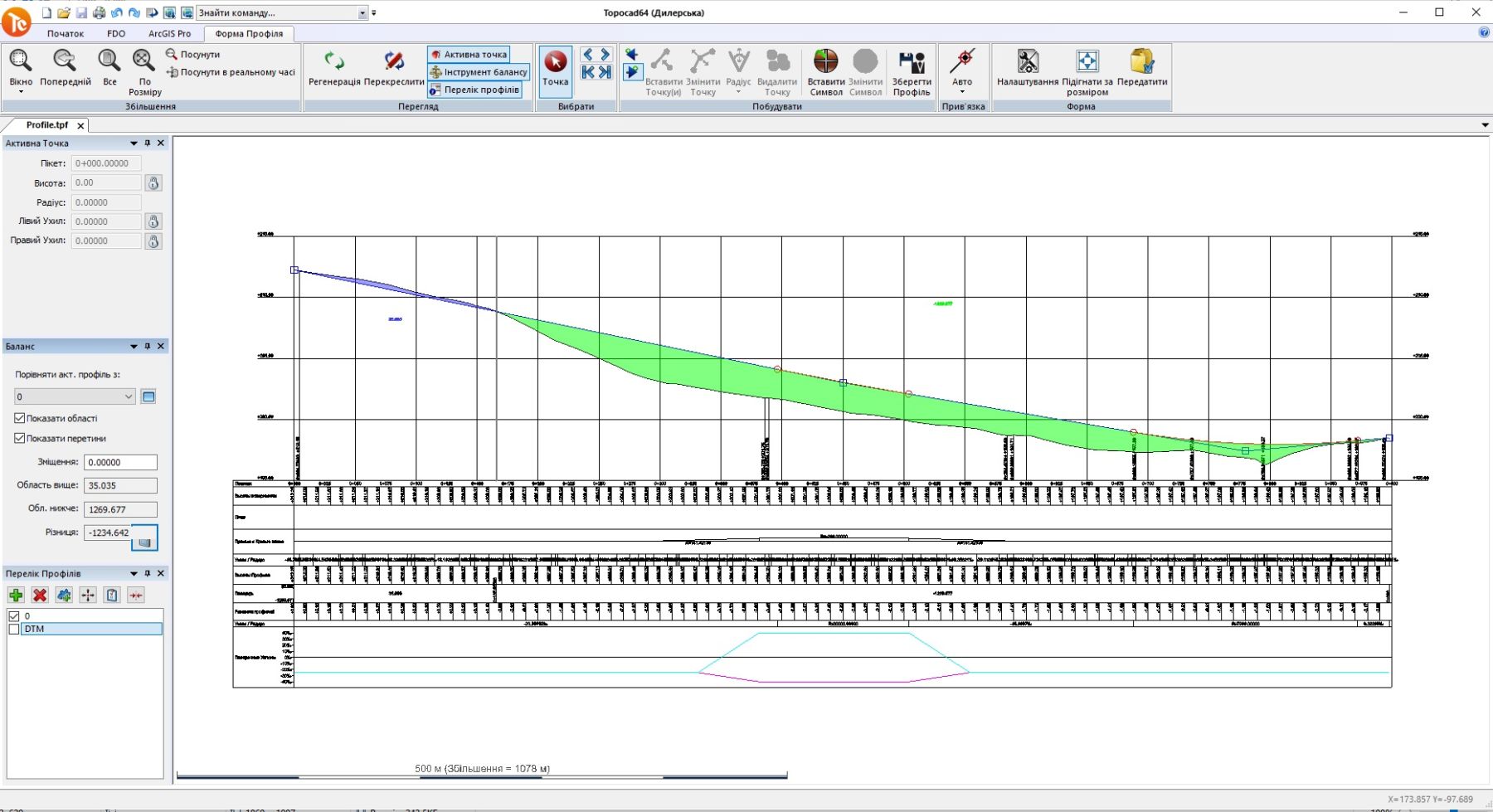

-  Інтерактивне створення опису профілю траси в формі профілю.
-  Автоматизована перевірка табличних описів.
-  Прямий і зворотний перерахунок прямокутних координат в пікетаж, зміщення, перевищення щодо плану і профілю траси.
-  Підготовка даних для винесення в натуру осьової лінії траси, а також зі зміщенням від осьової (задається зсув і перевищення).

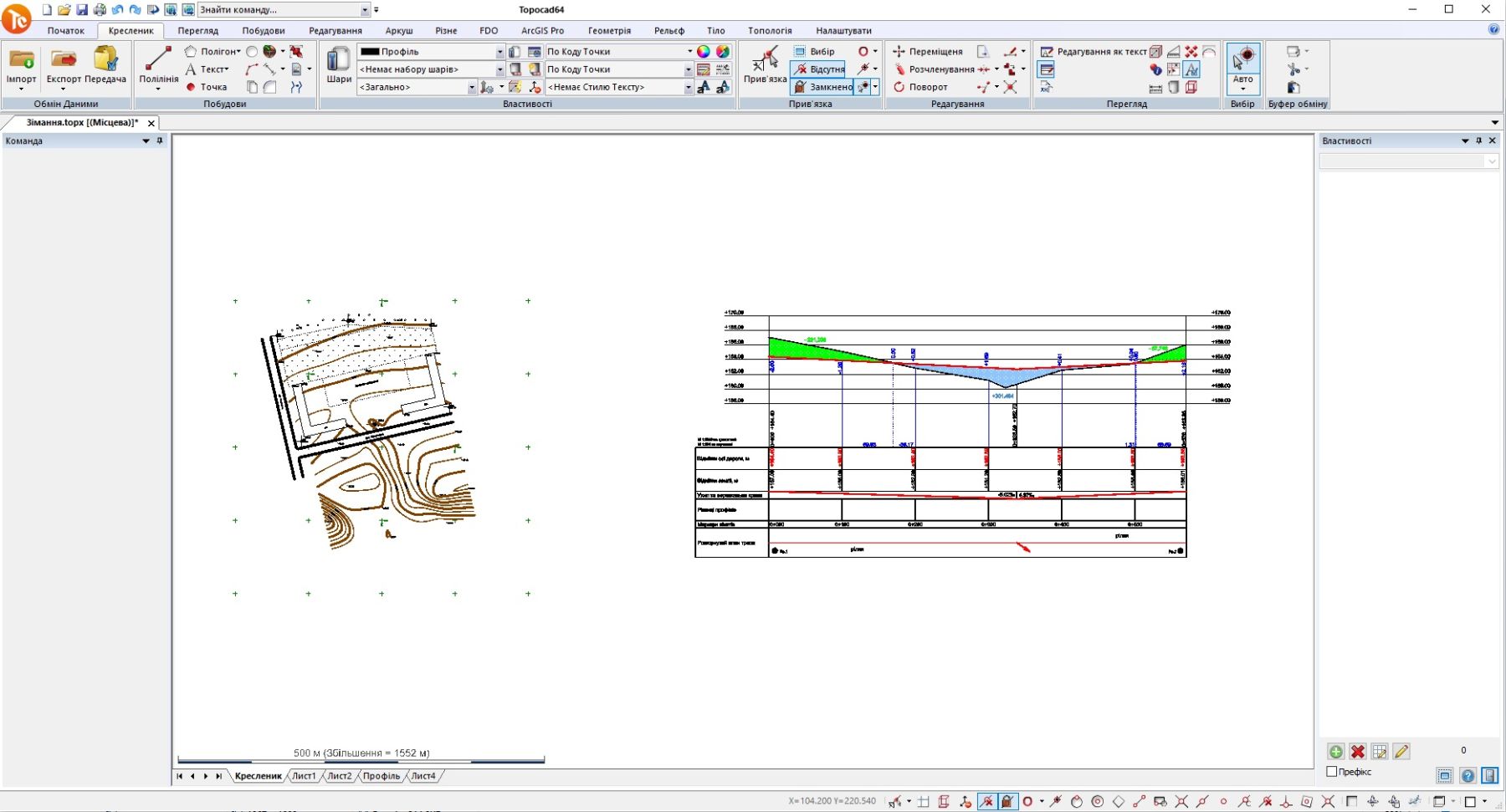

-  Оформлення форми і сіток профілю.
-  Порівняння профілів трас і розрізів моделей поверхні між собою.
-  Завантаження і збереження опису плану і профілю траси в формати LandXML, DRD, Geosecma, SBG, Novapoint, ALC, текстовий.
-  Ряд спеціалізованих залізничних функцій.
-  Побудова і редагування моделі поверхні (TIN) тунелю.

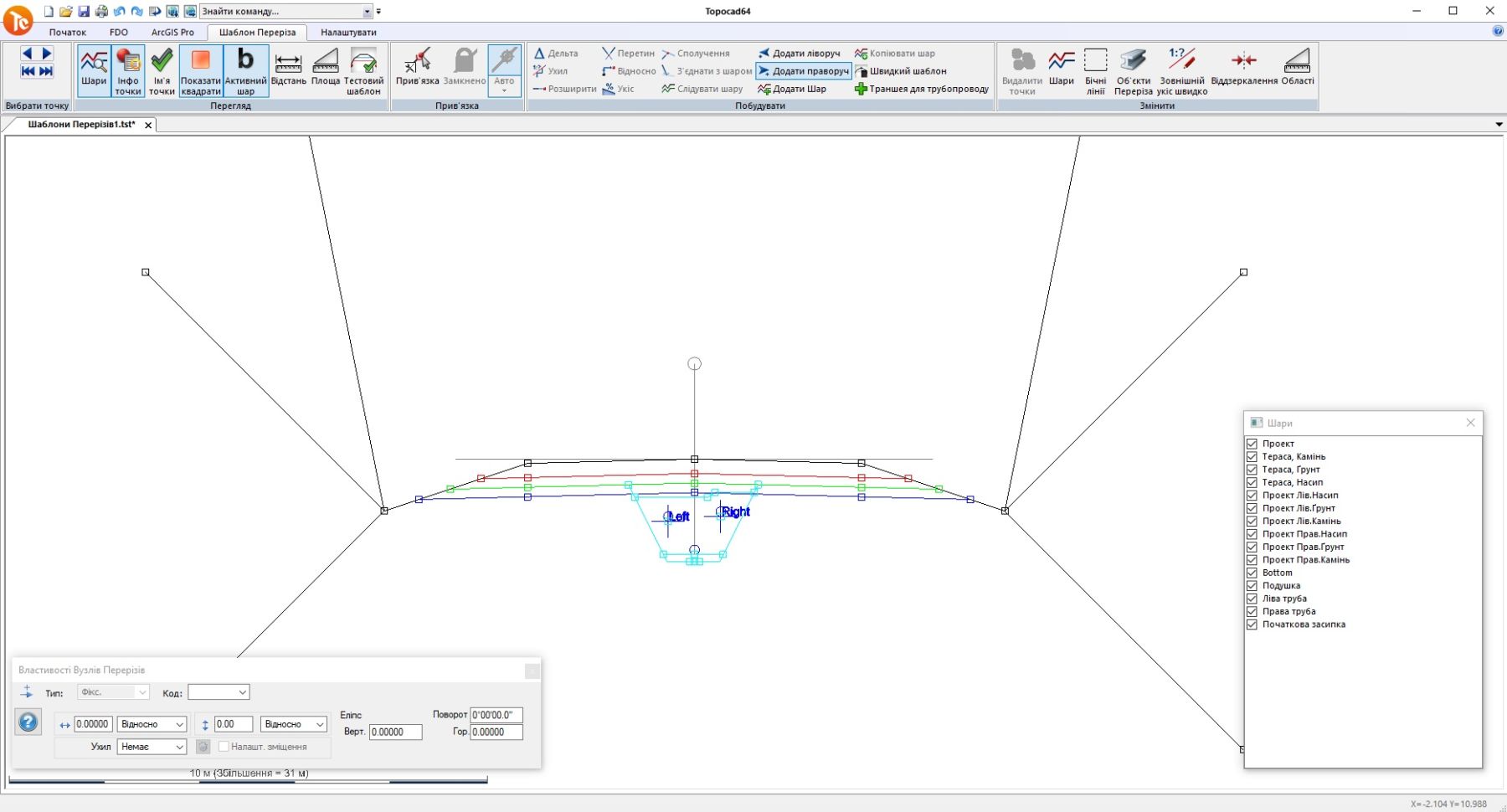

-  Створення шаблонів поперечного перерізу лінійного об'єкта, в тому числі тунелю.
-  Порівняння моделі поверхні тунелю з проєктною моделлю по шаблонах поперечного перерізу.

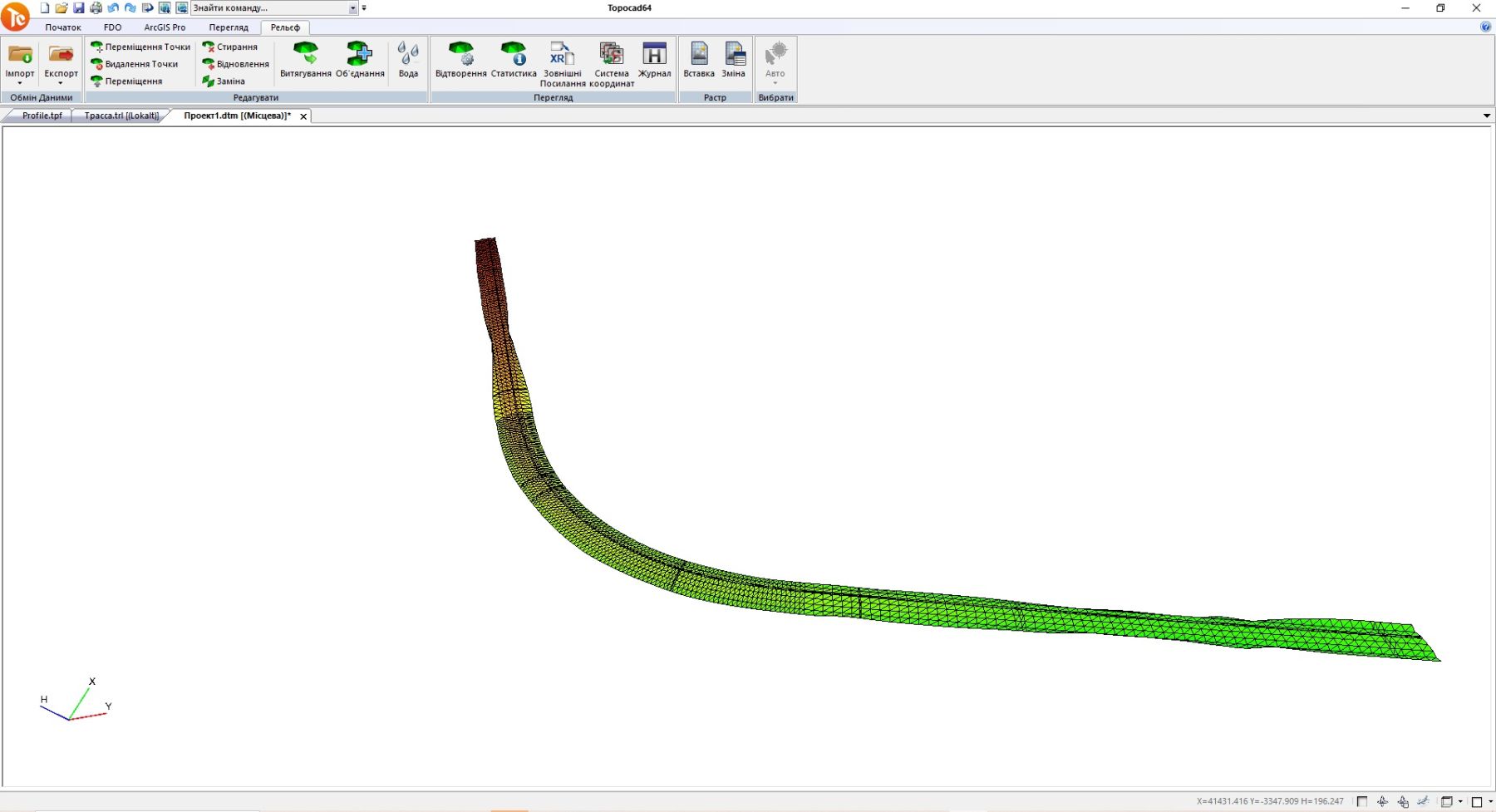

-  Побудова проєктної 3D моделі з використанням плану траси, профілю траси, шаблону поперечного перерізу траси, моделі підоснови, опису поперечних ухилів.
-  Використання додаткових ( «бічних») ліній креслення для управління процесом побудови проєктної моделі.
-  Подання проєктної моделі у вигляді набору поперечних перерізів, пов'язаних з моделлю підоснови.
-  Подання проєктної моделі в формі моделі поверхні TIN.
-  Побудова проєктної моделі у вигляді просторових поліліній в файлі креслення плану.
-  Формування файлу даних проєкту для передачі в різні електронні прилади та системи автоматизованого управління будівельною технікою.
-  Виведення звітів за результатами розрахунків з можливість редагування шаблонів.
-  Завантаження масивів координат точок з текстових файлів, LAS, Topocad TPC.
-  Підтримка багаторазового завантаження масивів координат з об'єднанням в загальний масив.
-  Трансформація координат точок при завантаженні даних з LAS файлу, в тому числі з можливістю переходу від геоцентричних координат в геодезичні, в локальні системи координат з використанням параметрів проєкції Гаусса-Крюгера, проєкції Ламберта, стереографічної проекції.

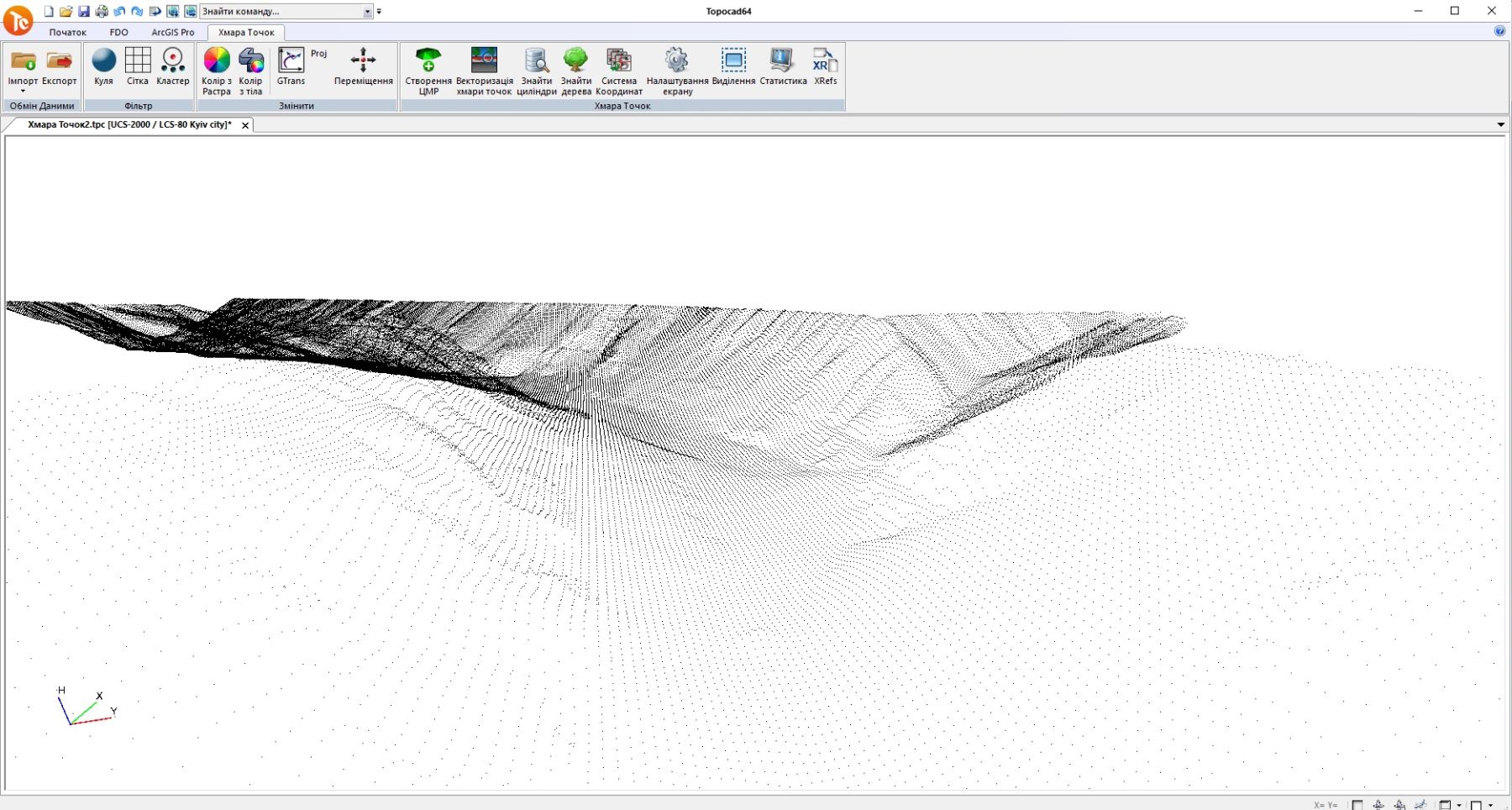

-  Перегляд завантажених даних в 3D.
-  Фільтрація точок хмари (автоматичне видалення точок за заданою геометричною умовою).
-  Побудова регулярної моделі поверхні за хмарами точок.
-  Використання хмари точок замість моделі поверхні при побудові горизонталей.
-  Використання хмари точок замість моделі поверхні при обчисленні обсягів земляних робіт.
-  Використання хмари точок замість моделі поверхні при побудові поздовжніх профілів.
-  Використання хмари точок замість моделі поверхні при побудові поперечних фактичних і проєктних профілів.
-  Завантаження хмари точок в креслення, спільний перегляд та аналіз даних, в тому числі в 3D.
-  Збереження координат точок всієї хмари або вибраної частини в текстові файли, Topocad TPC.

Початкові дані:
Дані в форматах приладів SOKKIA, Leica, Trimble / Geodimeter, NIKON, формат LandXML, текстові файли, файли у форматі DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), а також растрові підкладки в форматі BMP, JPEG, TIFF, креслення в форматі Topocad * .top. Дані плану і профілю траси в форматах LandXML, DRD, Geosecma, SBG, Novapoint, ALC. Хмари точок в текстових форматах і в форматах LAS, Topocad TPC.

Формат зберігання даних:
Збереження даних результатів вимірювань у власному форматі SUR, графічних даних у власному форматі TOP, модель поверхні у власному форматі TOP і / або DTM. Опис плану траси зберігається у власному форматі TRL або TGF. Опис поздовжнього профілю траси зберігається у власному форматі TRP або TGF. Опис форми профілю зберігається у власному форматі TPF. Шаблон поперечного перерізу траси зберігається у власному форматі TST. Результат розрахунку поперечних перерізів по трасі зберігається у власному форматі TCS. Опис поперечних перерізів зберігається у власному форматі TCS. Хмари точок зберігаються у власному форматі Topocad TPC.

Результат:
Файли формату DWG / DXF, LandXML, ESRI shapefiles, MicroStation 2-d (DGN), MapInfo (mif / mid), креслення в форматі Topocad * .top, текстові файли, файли форматів приладів SOKKIA, Leica, Trimble / Geodimeter, Nikon. Дані плану і профілю траси в форматах LandXML, DRD, Geosecma, SBG, Novapoint, ALC. Звіти з можливістю конвертації в обмінні формати.

Особливості:
Пакет модулів «Проєкт +» включає модулі: «Базовий», «Модель Об'ємів», «Профіль», «Поперечники» та «Хмари точок». Також активний модуль 26 "BIM" та модуль 27 "Топологія".
